Назначение прибора контроля высоковольтных выключателей ПКВ/М15М:
ПКВ/М15М предназначен для измерения параметров времени, хода и скорости главных контактов элегазовых, масляных, электромагнитных и вакуумных высоковольтных выключателей, как отечественного, так и зарубежного производства. ПКВ/М15М заключил в себе лучшее от своих предшественников с учетом современной быстродействующей базы в новом компактном и портативном корпусе.
Описание прибора контроля высоковольтных выключателей ПКВ/М15М:
ПКВ/М15М в стандартной комплектации не имеет измерительных датчиков и обеспечивает контроль параметров времени в диапазоне 0,001 ÷ 10 000 мс (10 с), что превышает охват других приборов группы ПКВ.
В дополнительной комплектации (по заказу) для контроля параметров скорости и хода с прибором могут быть поставлены 3 типа датчика (на выбор) – линейный ДП12 или угловой ДП21, которые обеспечивают измерение скоростных характеристик до 20 м/с и параметров хода до 900 мм, а также реостатный датчик ДП32, который позволяет проводить измерение до 20 мм.
Использование датчиков ДП12 и ДП21 обеспечивает точность равную ±1 мм и ±0,56°, работа с ДП32 – ±0,1 мм.
Специальные режимы запуска на измерение
Одним из весомых отличий ПКВ/М15М от предшествующих моделей приборов группы ПКВ стала реализация дополнительных типов запуска для контроля высоковольтных выключателей, которые учитывают различные обстоятельства при диагностике:
- Запуск измерения по замыканию главных контактов — универсальный способ запуска, в котором измерение будет начинаться по замыканию/размыканию контактов полюсов. Данный тип облегчит работу, так как не требует настроек (время измерения, длительность подачи сигнала, тип цикла, фронт запуска).
- Специальный запуск, который решит вопрос контроля выключателей производства TAVRIDA ELECTRIC, у которых управление электромагнитным приводом осуществляется через специальный блок посредством замыкания "сухого контакта".
К тому же были сохранены и привычные типы запуска, реализованные на обновлённой компонентной базе:
- Запуск «внутренний» (в др. приборах ПКВ - «местный») – способ запуска, в котором измерение будет начинаться синхронно с сигналом по каналу управления высоковольтным выключателем. Такой запуск возможен при прямом подключении в электрическую схему привода выключателя.
- Запуск «внешний» (в др. приборах ПКВ – «дистанционный») – способ запуска, в котором измерение будет начинаться по возникновению / исчезновению напряжения на контактах кабеля управления.
Наличие различных типов запуска обеспечивает возможность использования прибора ПКВ/М15М на любых типах высоковольтных выключателей для осуществления их качественной диагностики.

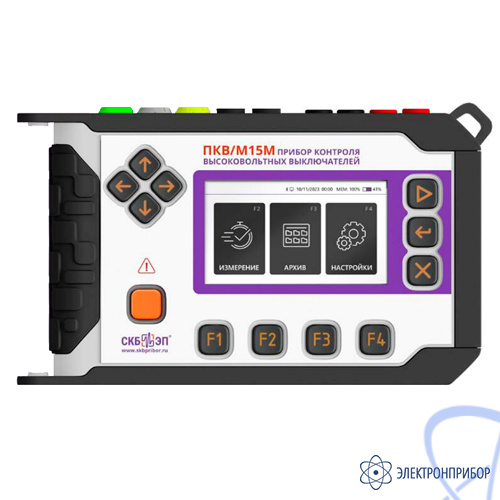

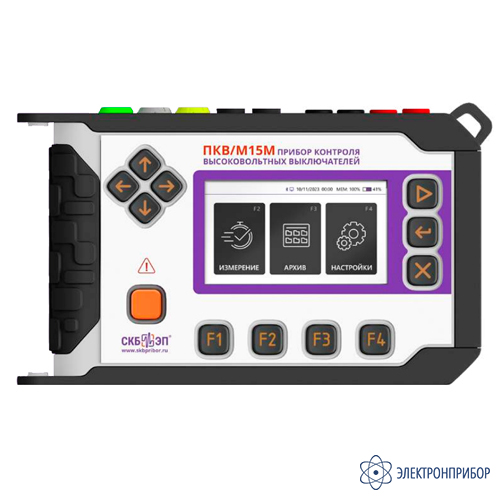

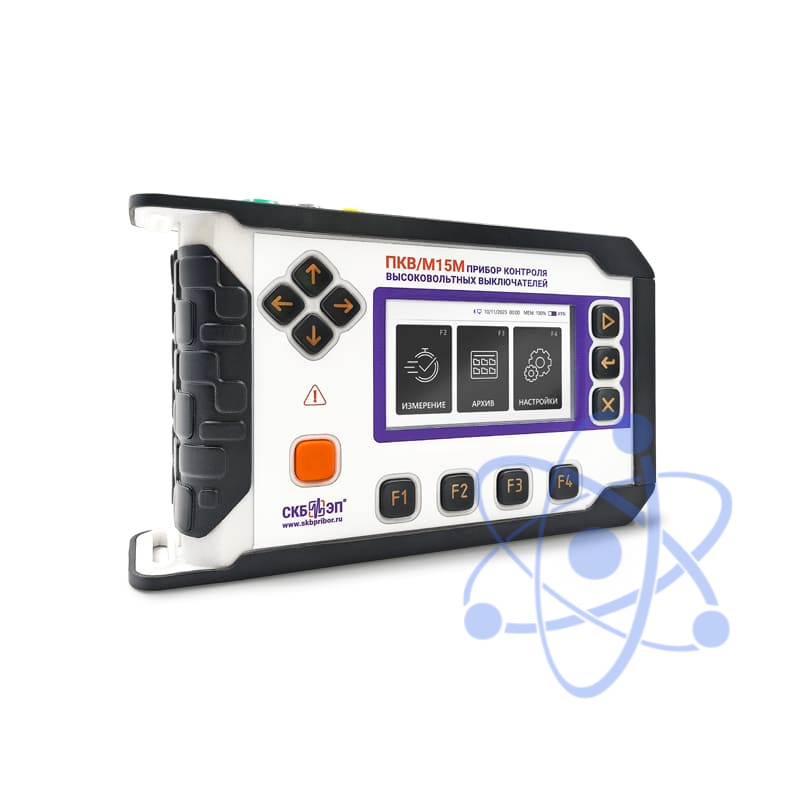

Рис.1. Интерфейс ПКВ/М15М

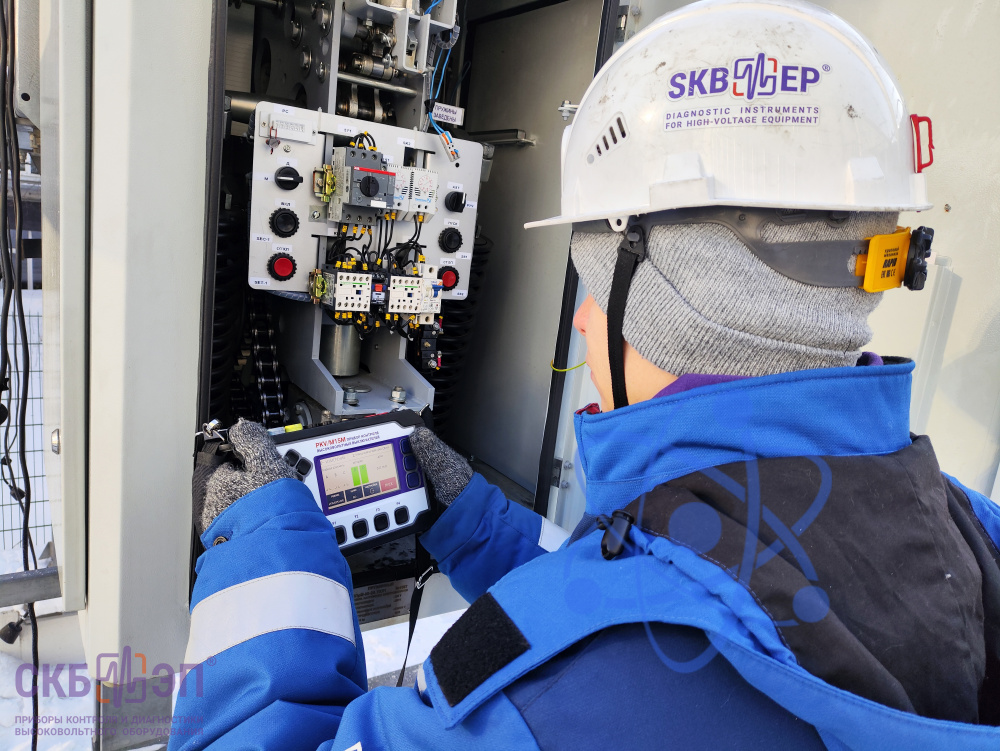

Диагностика отечественных и зарубежных высоковольтных выключателей
Существует множество нюансов при проведении измерений на выключателях, при этом, если временные характеристики зарегистрировать достаточно просто для любого типа выключателя – никакие дополнительные приспособления здесь не нужны, то для получения характеристик хода и скорости требуются специальные датчики.
Именно для контроля данных параметров необходима адаптивность измерительного устройства, которая реализуется за счет специальных крепежных приспособлений для установки датчиков.
Существует два комплекта крепежных приспособлений:
- «Общий» комплект — предназначен для установки датчика ДП12 на выключатели, в основном, российского производства;
- «Зарубежный» комплект — предназначен для датчика ДП21 и обеспечивает его установку на высоковольтные выключатели зарубежного производства.
Примечание: возможен заказ крепежных приспособлений условными комплектами или штучно, в зависимости от парка высоковольтных объектов – подробнее на странице с комплектацией.
Результаты диагностики технического состояния высоковольтных выключателей
Результаты диагностики объекта выводятся в виде данных с измеренными и вычисленными параметрами для каждой операции цикла (при обработке результатов измерения сложных циклов прибор автоматически разбивает цикл на простые операции).
В результатах приводятся такие данные, как:
- ПАРАМЕТРЫ ХОДА (полный ход, ход до замыкания контактов полюса, вжим, разность срабатывания по ходу, дребезг по ходу, перелет, отскок);
- ПАРАМЕТРЫ ВРЕМЕНИ (полное время включения выключателя, собственное время включения выключателя и время включения полюса, разновременность срабатывания контактов по времени и дребезг по времени);
- ПАРАМЕТРЫ СКОРОСТИ (скорость при коммутации, расчет скорости на разных участках).
Работа с результатами диагностики и передача данных в мобильное приложение
ПКВ/М15М - самостоятельный прибор для проведения диагностики и представления измеренных числовых данных на дисплее.
Передача результатов измерений будет реализована в мобильное устройство (телефон / планшет) в специальное ПО по каналу Bluetooth (ПО в настоящий момент на стадии разработки) или на ПК по каналу USB (измеренные графики) в облачный сервер.
Проверка в простых операциях и сложных циклах
Прибор оборудован силовым коммутатором с током 20 А для управления приводами коммутационных аппаратов как постоянного, так и переменного тока, что позволяет проводить диагностику как в простых операциях, так и сложных циклах, в том числе и ресурсные испытания.
Кроме того, по заказу ПКВ/М15М может быть дополнительно укомплектован ПУВ-регулятором, который необходим для проведения испытаний выключателей при пониженном напряжении с определением величины минимального напряжения срабатывания. Плюс, рабочий ток данного устройства в 35 А может дополнительно закрыть некоторые потребности.

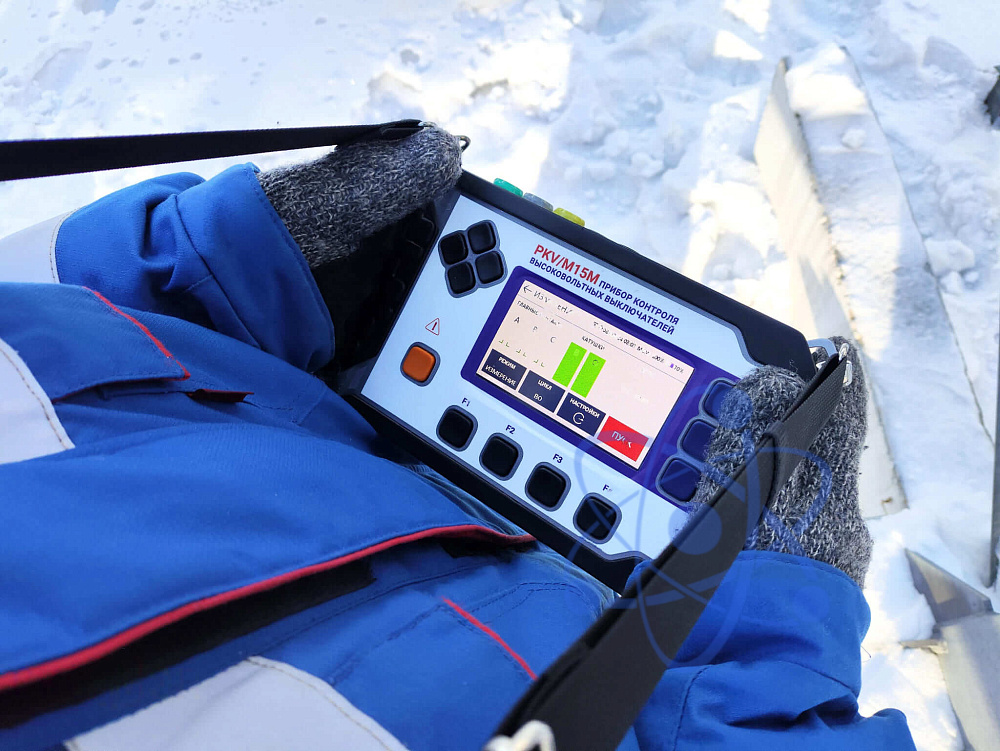

Мобильность и простота в эксплуатации

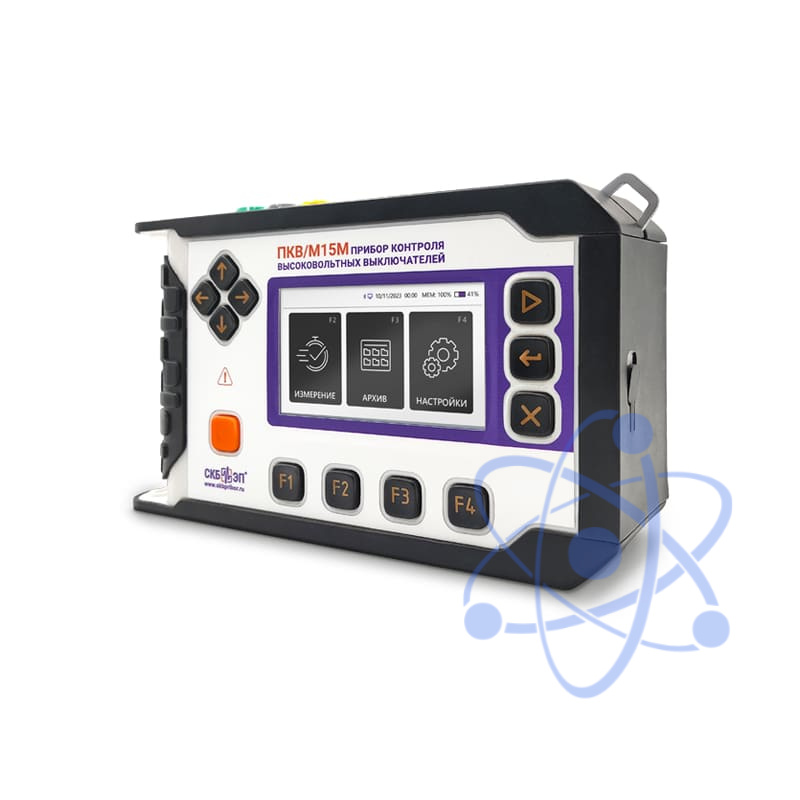

ПКВ/М15М достаточно прост и понятен в работе. Прибор встроен в эргономичный кейс, который облегчает взаимодействие с устройством, а массогабаритные показатели (масса 1,3 кг / габариты 250 х 150 х 60 мм) по праву позволяют называть его мобильным измерительным прибором.
Встроенный аккумулятор ПКВ/М15М обеспечивает полную автономность. Так одного заряда прибора хватает не менее, чем на 4 часа беспрерывной работы.
Кроме того, у прибора цветной сенсорный дисплей, который переводит взаимодействие с устройством в привычный современный формат.
Высоковольтные выключатели
Во время операции включения или отключения прибор позволяет определять различные дефекты, такие как:
- затягивание времени операции отключения или включения;
- разновремённость срабатывания полюсов;
- сильный дребезг контактов;
- недостаточный вжим контактов;
- повторное замыкание контакта при отключении;
- затирание в механизме привода;
- неисправность буфера (демпфера) отключения;
- износ пружин внутри дугогасительных камер и др.
Зная кинематическую схему работы выключателя, вы сможете локализовать проблемный участок.
