ВИТОК (с комбинированным питанием) — омметр


Реестр ГСИ РК до 21.11.2017 г.

В наличии на центральном складе 1 шт.

Производитель
Гарантия
12 мес
Межповерочный интервал
12 мес
Артикул
22438

Является модификацией ВИТОК — омметр

Назначение омметра ВИТОК:

Омметр ВИТОК предназначен для измерения электрического сопротивления постоянному току объектов, обладающих значительной индуктивностью: обмоток силовых трансформаторов, генераторов и электродвигателей, а также жил силовых кабелей (на металлических каркасах) и прочего.

Прибор ВИТОК позволяет автоматизировать методы измерения, регламентируемые ГОСТ 3884 и Методическими указаниями ОРГРЭС, заменяя использование комплекса оборудования (аккумулятора, вольтамперметров М2044 или М20510, мостов Р333 или Р3009 и т.д.) и исключая субъективность оценки.

Омметр ВИТОК выпускается в двух модификациях:

  • ВИТОК с сетевым (50 Гц, 220 В) питанием;
  • ВИТОК c комбинированным (сеть/аккумулятор) питанием.

Результаты измерений и вычислений индицируются на многофункциональном жидкокристаллическом дисплее. Время измерения зависит от индуктивности контролируемого объекта.

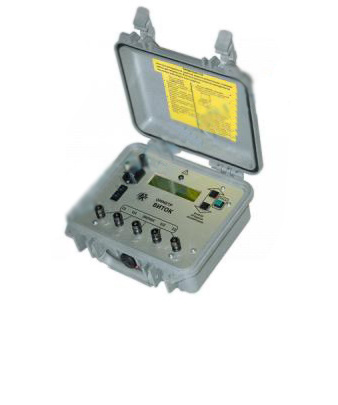

Корпус омметра ВИТОК представляет собой герметично закрывающийся кейс из композитного сверхпрочного материала, легко выдерживающего нагрузки в виде давления или ударов.

Наименование Количество
1 Омметр ВИТОК (с комбинированным питанием) 1
2 Руководство по эксплуатации 1

Входные кабели и контакторы (по дополнительному заказу):

Номер варианта исполнения входного кабеля и контакторов Контактор Трубка Длина, м
Вариант 1 Вариант 2 Вариант 1 Вариант 2


3
Исполнение 1 + +
Исполнение 2 + +
Исполнение 3 + +
Исполнение 4 + +
Исполнение 5 + +

5
Исполнение 6 + +
Исполнение 7 + +
Исполнение 8 + +
Исполнение 9 + +

10
Исполнение 10 + +
Исполнение 11 + +
Исполнение 12 + +
Исполнение 13 + +

15
Исполнение 14 + +
Исполнение 15 + +
Исполнение 16 + +

КОНТАКТОР ВАРИАНТ 1:

Представляет собой одну пару подпружиненных клещей длиной 150 мм с двумя заточенными штырями в верхней части губок и одним заточенным штырем в нижней части губок. Два верхних штыря подпаяны к токовому проводу, а один нижний подпаян к потенциальному проводу. Штыри изолированы от клещей. Максимальное расстояние между потенциальным и токовыми штырями при раскрытых клещах составляет 20 мм. Заостренные штыри служат для лучшего контактирования с объектом измерения.

КОНТАКТОР ВАРИАНТ 2:

Представляет собой две пары подпружиненных клещей длинной 75 мм и максимальным расстоянием между губками в раскрытом состоянии 25 мм. В каждой паре одни клещи подпаяны к токовому проводу, а другие к потенциальному. В отличии от первого варианта исполнения данные клещи заостренными штырями не оснащены, а для лучшего контактирования с объектом измерения имеют заостренные зубцы на конце губок.

ТРУБКА ВАРИАНТ 1:

Эластичная силиконовая трубка, стойкая к низким и высоким температурам и агрессивным средам.

ТРУБКА ВАРИАНТ 2:

Эластичная ПХВ трубка.

Во всех вариантах исполнения входного кабеля используются экранированные провода марки МГШВ-Э сечением 0,75 мм. (токовый провод) и сечением 0,2 мм (потенциальный провод), которые протянуты или в силиконовую трубку, или в трубку ПХВ.
