RMO10TW — Анализатор устройств РПН и омметр обмоток


Реестр ГСИ РК до 22.02.2028 г.

Под заказ

Производитель
Гарантия
36. мес
Межповерочный интервал
24 мес

Является модификацией RMO-TW — Анализатор устройств РПН и омметр обмоток

Серия RMO-TW предназначена для измерения сопротивления обмоток индуктивных объектов, таких как силовые и распределительные трансформаторы и автотрансформаторы.

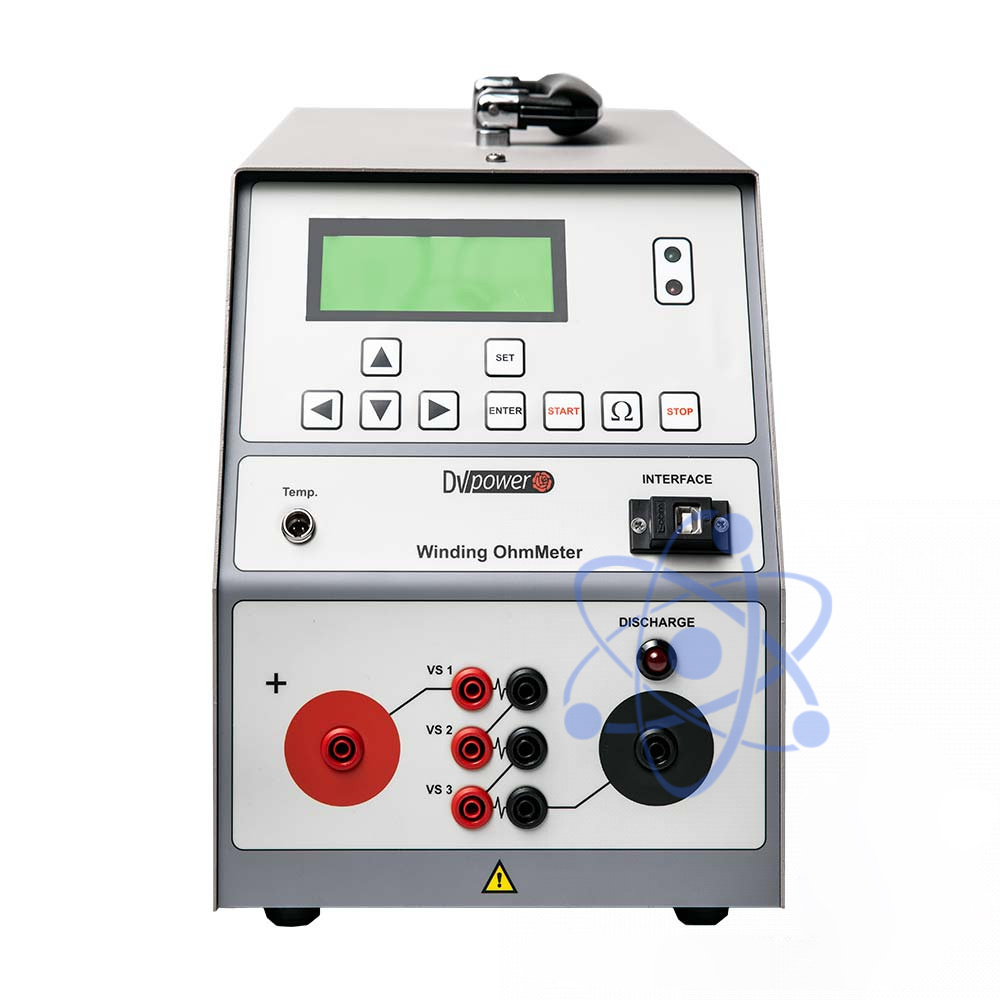

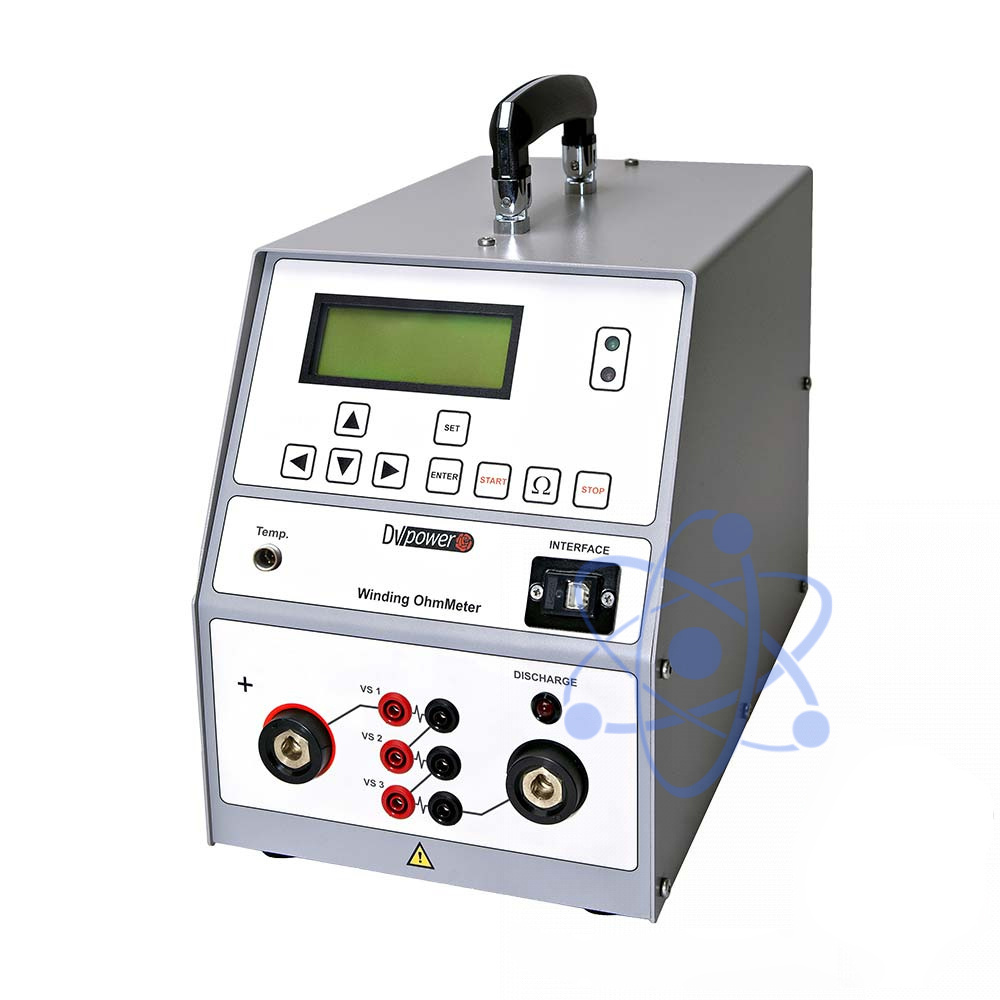

Серия состоит из 4 моделей с максимальным измерительным током от 10 А (RMO10TW) до 50 А (RMO50TW). Приборы выполнены в переносном и легком металлическом корпусе

Все омметры серии RMO-TW выдают истинный постоянный ток без пульсаций с автоматически регулируемой измерительной и разрядной цепью.

Три независимых канала позволяют проводить измерения трех последовательно подключенных обмоток. Соответственно, пользователь может измерить сопротивления обмоток на каждом отводе устройства РПН без разряда между измерениями.

ПО DV-Win также позволяет контролировать и наблюдать за процессом испытания, сохранять и анализировать результаты на ПК. Оно предоставляет отчет испытания, организованный в выбранной форме в форматах таблиц Excel, PDF, Word или ASCII. Дополнительно DV-Win измеряет и рассчитывает время переключения устройства РПН на каждую операцию переключения положения. ПО может также проводить расчеты необходимые для испытания на нагрев. Все результаты могут быть экспортированы в формате отчета.

Характеристика

RMO10TW

RMO20TW

RMO30TW

RMO50TW

Сила измерительного тока

5 мА – 10 А

5 мА – 20 А

5 мА – 30 А

5 мА – 50 А

Выходное напряжение

До 55 В

Диапазон измерения сопротивления

0,1 мкОм – 100 кОм

Погрешность измерения сопротивления

±(0,1 % показаний + 0,1% диапазона) в диапазоне – 0,1 мкОм – 1,999 кОм;

±(0,2 % показаний + 0,1% диапазона) в диапазоне – 2,000 кОм – 9,999 кОм;

±(1,0 % показаний + 1,0 % диапазона) в диапазоне – 10,00 кОм – 99,99 кОм

Разрешение измеренного сопротивления

0,1 мкОм на диапазоне - 0,1 мкОм – 999,9 мкОм;

1 мкОм на диапазоне – 1,000 мОм – 9,999 мОм;

10 мкОм на диапазоне – 10,00 мОм – 99,99 мОм;

0,1 мОм на диапазоне - 100,0 мОм – 999,9 мОм;

1 мОм на диапазоне – 1,000 Ом – 9,999 Ом;

10 мОм на диапазоне – 10,00 Ом – 99,99 Ом;

0,1 Ом на диапазоне - 100,0 Ом – 999,9 Ом;

1 Ом на диапазоне - 1000 Ом – 9999 Ом;

10 Ом на диапазоне – 10,00 кОм – 99,99 кОм

Функция измерения динамического сопротивления устройств РПН

График разрешением 4 мс. Автоматические обнаружение обрывов цепи. Измерение пульсаций тока. Измерение времени полного переключения и его стадий с помощью ПО DV-TR

Память

1000 измерений

Интерфейс

USB, RS232 (опционально)

Термопринтер (опционально)

Ширина ленты 80 мм

Диапазон измерения температуры

-50 °С - +180 °С

Габариты

205 х 287 х 410 мм

Масса

17,6 кг

18,7 кг

Сетевое питание

90 – 264 В AC, 50/60 Гц

Предельная потребляемая мощность

2250 ВА

Категория перенапряжения

II

Степень загрязнения

2

Соответствие стандартам

EN 61010-1; EN 61326-1:2006; CAN/CSA-C22.2 No. 61010-1

Рабочие условия

-20°С - +55°С, влажность до 95%, без конденсации

Условия хранения

-40°С - +70°С, влажность до 95%, без конденсации

Гарантия

3 года + дополнительный год после регистрации на официальном сайте DV Power



Стандартная комплектация

Наименование

Артикул

1

Омметр обмоток RMO10TW

RMO10TW-N-02

2

ПО DV-TR с кабелем USB



3

Сетевой кабель



4

Кабель заземления



5

Транспортировочная сумка



6

Токовые кабели 2 х 10 м 2,5 мм2 и кабели напряжения 2 х 10 м с зажимами ТТА

CS-10-02BPWC

7

Кабели напряжения 2 х 10 м с зажимами ТТА

S2-10-02BPWC

8

Токовый соединительный кабель 1 х 5 м 6 мм2 с зажимами ТТА

CX-05-062XWC

9

Сумка для кабелей

CABLE-BAG-00



Дополнительная комплектация

Наименование

Артикул

1

Токовые кабели 2 х 5 м 2,5 мм2 с зажимами ТТА

C2-05-02BPWC

2

Токовые кабели 2 х 10 м 2,5 мм2 с зажимами ТТА

C2-10-02BPWC

3

Токовые кабели 2 х 15 м 2,5 мм2 с зажимами ТТА

C2-15-02BPWC

4

Токовые кабели 2 х 20 м 2,5 мм2 с зажимами ТТА

C2-20-02BPWC

5

Токовые кабели 2 х 10 м 2,5 мм2 и кабели напряжения 2 х 10 м с зажимами ТТА

CS-10-02BPWC

6

Токовые кабели 2 х 15 м 2,5 мм2 и кабели напряжения 2 х 15 м с зажимами ТТА

CS-15-02BPWC

7

Токовые кабели 2 х 20 м 2,5 мм2 и кабели напряжения 2 х 20 м с зажимами ТТА

CS-20-02BPWC

8

Кабели напряжения 5 м с зажимами ТТА

S2-05-02BPWC

9

Кабели напряжения 10 м с зажимами ТТА

S2-10-02BPWC

10

Кабели напряжения 15 м с зажимами ТТА

S2-15-02BPWC

11

Кабели напряжения 20 м с зажимами ТТА

S2-20-02BPWC

12

Токовый соединительный кабель 1 х 5 м 6 мм2 с зажимами ТТА

CX-05-062XWC

13

Токовый соединительный кабель 1 х 12 м 6 мм2 с зажимами ТТА

CX-12-062XWC

14

Датчик температуры 50 мм, с кабелем 5 м

TEMP1-050-05

15

Датчик температуры 50 мм, с кабелем 10 м

TEMP1-050-10

16

Датчик температуры 50 мм, с кабелем 15 м

TEMP1-050-15

17

Датчик температуры 50 мм, с кабелем 20 м

TEMP1-050-20

18

Тестовый шунт 1 мОм (150 А / 150 мВ)

SHUNT-150-MK

19

Транспортировочная сумка для прибора в металлическом корпусе

TRBAG-M00-01

20

Сумка для кабелей

CABLE-BAG-00

21

Пластиковый кейс для кабелей – малый

CABLE-CAS-01

22

Пластиковый кейс для кабелей – средний

CABLE-CAS-02

23

Пластиковый кейс для кабелей на колесах – средний

CABLE-CAS-W2

24

Пластиковый кейс для кабелей– крупный

CABLE-CAS-03

25

Пластиковый кейс для кабелей на колесах– крупный

CABLE-CAS-W3

26

Встраиваемый термопринтер 58 мм

PRINT-058-01

27

Рулон термоленты 58 мм

PRINT-058-RO

28

Модуль связи Bluetooth

BLUET-MOD-01

29

Имитатор устройства переключения отводов с набором кабелей

TAPC-SIM-000
