RMO-TW — Анализатор устройств РПН и омметр обмоток

Серия RMO-TW предназначена для измерения сопротивления обмоток индуктивных объектов, таких как силовые и распределительные трансформаторы и автотрансформаторы.

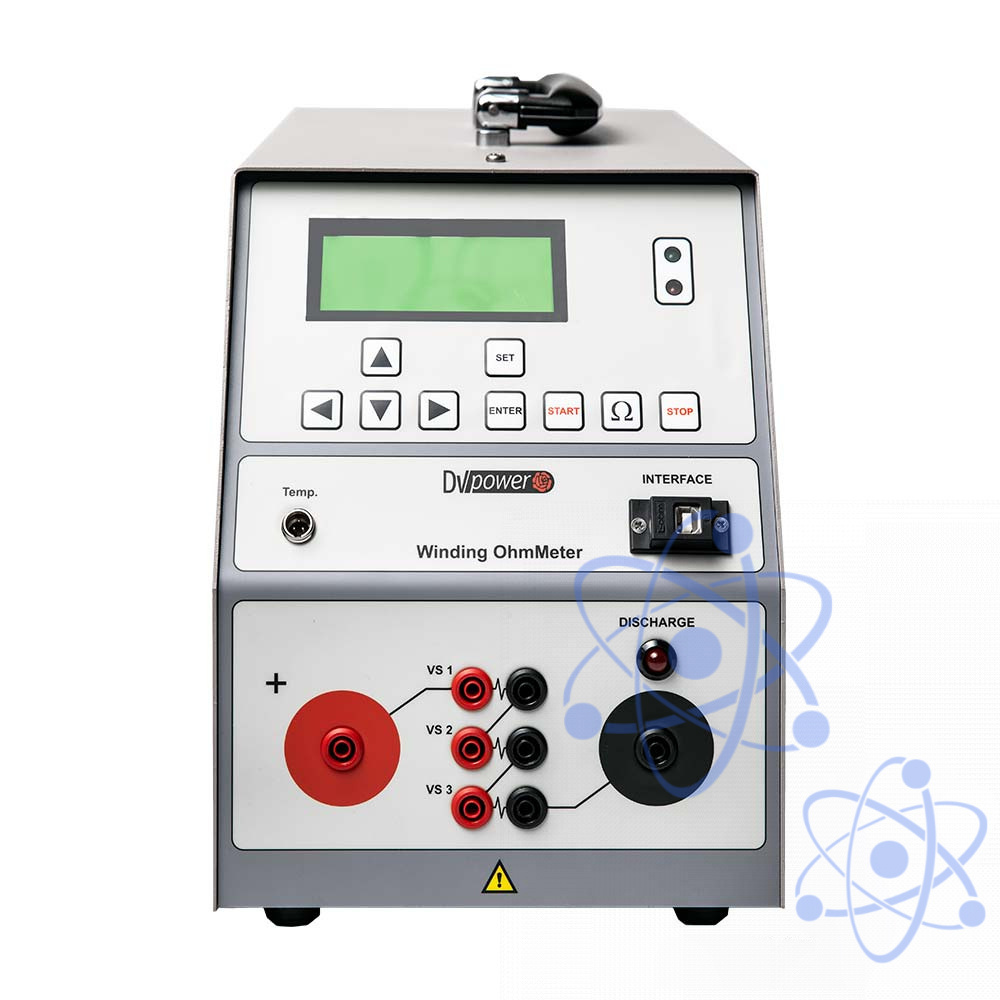

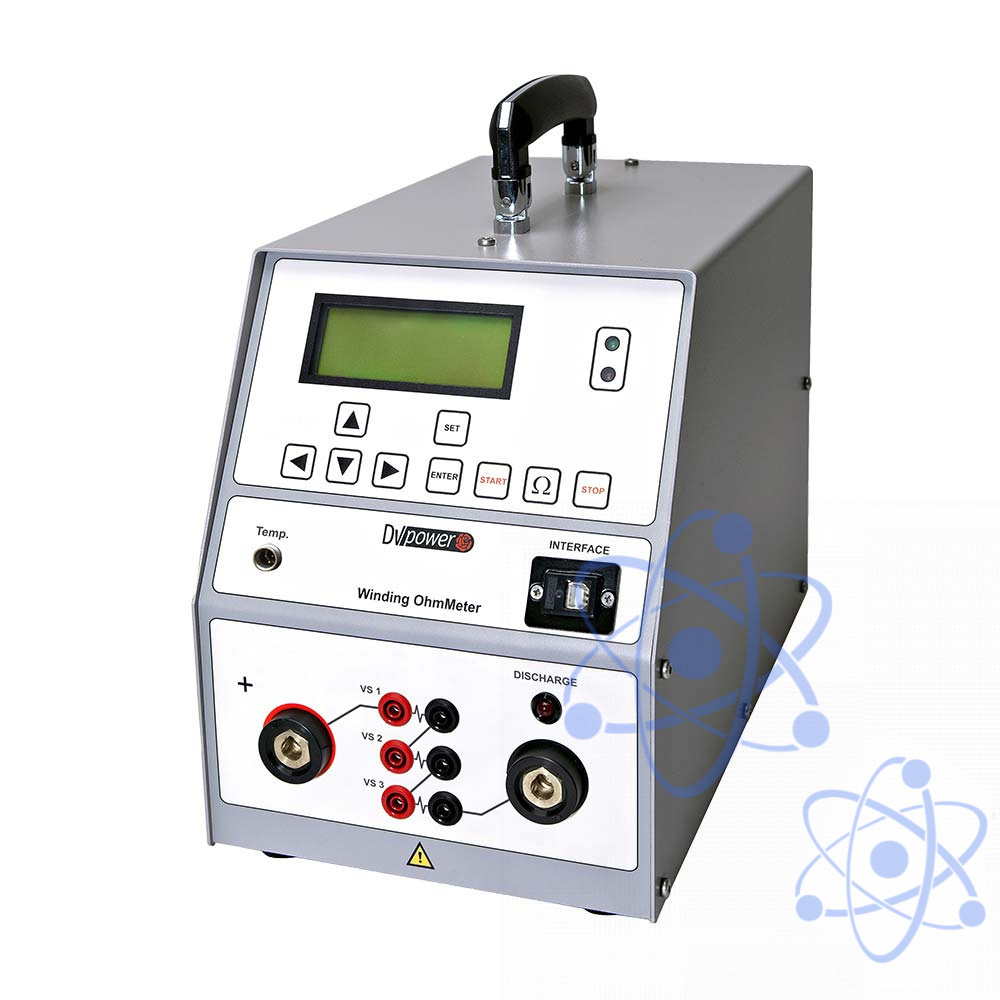

Серия состоит из 4 моделей с максимальным измерительным током от 10 А (RMO10TW) до 50 А (RMO50TW). Приборы выполнены в переносном и легком металлическом корпусе

Все омметры серии RMO-TW выдают истинный постоянный ток без пульсаций с автоматически регулируемой измерительной и разрядной цепью.

Три независимых канала позволяют проводить измерения трех последовательно подключенных обмоток. Соответственно, пользователь может измерить сопротивления обмоток на каждом отводе устройства РПН без разряда между измерениями.

ПО DV-Win также позволяет контролировать и наблюдать за процессом испытания, сохранять и анализировать результаты на ПК. Оно предоставляет отчет испытания, организованный в выбранной форме в форматах таблиц Excel, PDF, Word или ASCII. Дополнительно DV-Win измеряет и рассчитывает время переключения устройства РПН на каждую операцию переключения положения. ПО может также проводить расчеты необходимые для испытания на нагрев. Все результаты могут быть экспортированы в формате отчета.

Характеристика	RMO10TW	RMO20TW	RMO30TW	RMO50TW
Сила измерительного тока	5 мА – 10 А	5 мА – 20 А	5 мА – 30 А	5 мА – 50 А
Выходное напряжение	До 55 В
Диапазон измерения сопротивления	0,1 мкОм – 100 кОм
Погрешность измерения сопротивления	±(0,1 % показаний + 0,1% диапазона) в диапазоне – 0,1 мкОм – 1,999 кОм; ±(0,2 % показаний + 0,1% диапазона) в диапазоне – 2,000 кОм – 9,999 кОм; ±(1,0 % показаний + 1,0 % диапазона) в диапазоне – 10,00 кОм – 99,99 кОм
Разрешение измеренного сопротивления	0,1 мкОм на диапазоне - 0,1 мкОм – 999,9 мкОм; 1 мкОм на диапазоне – 1,000 мОм – 9,999 мОм; 10 мкОм на диапазоне – 10,00 мОм – 99,99 мОм; 0,1 мОм на диапазоне - 100,0 мОм – 999,9 мОм; 1 мОм на диапазоне – 1,000 Ом – 9,999 Ом; 10 мОм на диапазоне – 10,00 Ом – 99,99 Ом; 0,1 Ом на диапазоне - 100,0 Ом – 999,9 Ом; 1 Ом на диапазоне - 1000 Ом – 9999 Ом; 10 Ом на диапазоне – 10,00 кОм – 99,99 кОм
Функция измерения динамического сопротивления устройств РПН	График разрешением 4 мс. Автоматические обнаружение обрывов цепи. Измерение пульсаций тока. Измерение времени полного переключения и его стадий с помощью ПО DV-TR
Память	1000 измерений
Интерфейс	USB, RS232 (опционально)
Термопринтер (опционально)	Ширина ленты 80 мм
Диапазон измерения температуры	-50 °С - +180 °С
Габариты	205 х 287 х 410 мм
Масса	17,6 кг		18,7 кг
Сетевое питание	90 – 264 В AC, 50/60 Гц
Предельная потребляемая мощность	2250 ВА
Категория перенапряжения	II
Степень загрязнения	2
Соответствие стандартам	EN 61010-1; EN 61326-1:2006; CAN/CSA-C22.2 No. 61010-1
Рабочие условия	-20°С - +55°С, влажность до 95%, без конденсации
Условия хранения	-40°С - +70°С, влажность до 95%, без конденсации
Гарантия	3 года + дополнительный год после регистрации на официальном сайте DV Power
