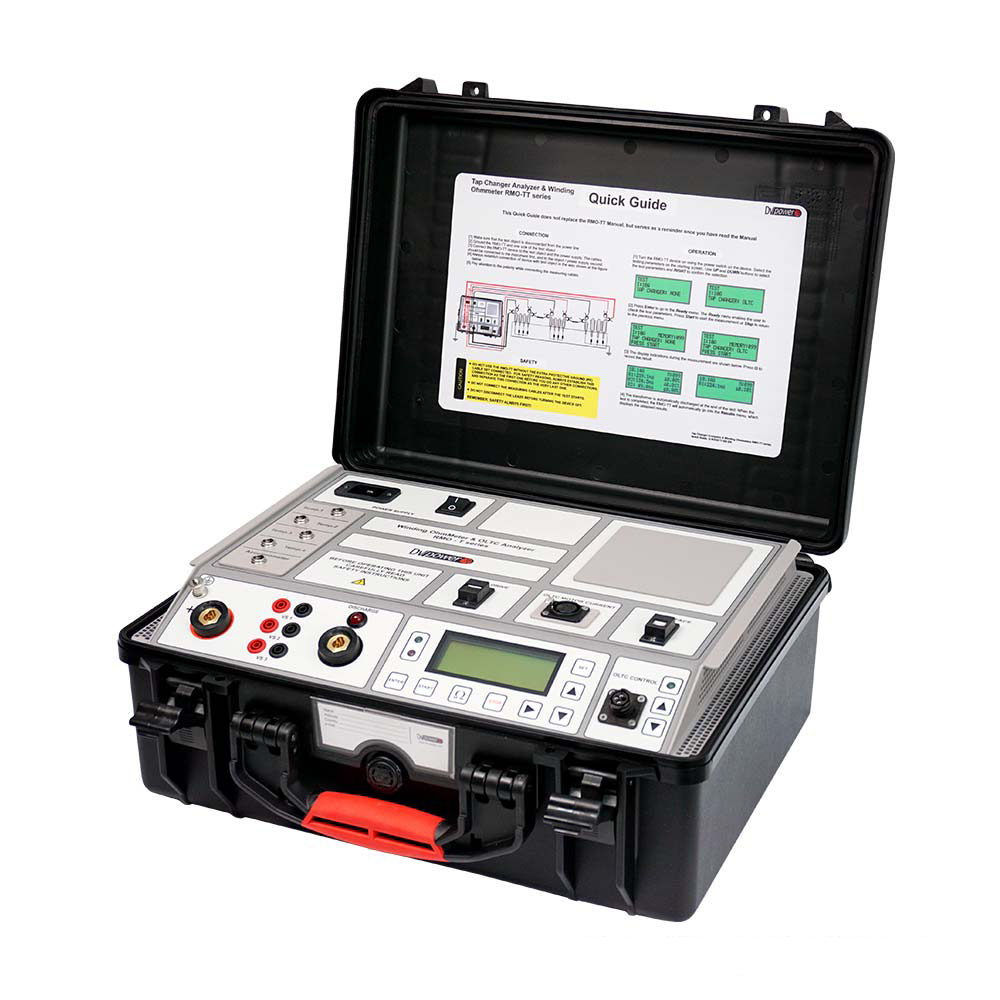

RMO60TT — Анализатор устройств РПН и омметр обмоток

Похожие товары

RMO60TT — Анализатор устройств РПН и омметр обмоток


Реестр ГСИ РК
до 22.02.2028 г.
Производитель
Гарантия
36. мес
Межповерочный интервал
24 мес

Под заказ

Цена по запросу

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Серия RMO-TT предназначена для измерения сопротивления обмоток индуктивных объектов, таких как силовые и распределительные трансформаторы и автотрансформаторы. Дополнительно, каждый измеритель сопротивления из серии RMO-TT анализирует:

  • Устройства переключения отводов

  • Генераторы

  • Электродвигатели

  • Соединения шин высокого тока

  • Кабельные сростки

  • Сварочные швы

Также возможно проводить размагничивание трансформатора всеми приборами серии RMO-TT.

Серия состоит из 3 моделей с максимальным измерительным током от 40 А (RMO40TT) до 100 А (RMO100TT).

Три независимых канала позволяют проводить измерения трех последовательно подключенных обмоток. Соответственно, пользователь может измерить сопротивления обмоток на каждом отводе устройства РПН без разряда между измерениями.

В дополнении к измерению сопротивления обмоток, пользователь может проводить детальный анализ устройств РПН по записанным графикам (частота семплирования 10 кГц) и измеренной вибрации на баке устройства РПН.

ПО DV-Win также позволяет контролировать и наблюдать за процессом испытания, сохранять и анализировать результаты на ПК. Оно предоставляет отчет испытания, организованный в выбранной форме в форматах таблиц Excel, PDF, Word или ASCII. Дополнительно DV-Win измеряет и рассчитывает время переключения устройства РПН на каждую операцию переключения положения. ПО может также проводить расчеты необходимые для испытания на нагрев. Все результаты могут быть экспортированы в формате отчета.

Характеристика

RMO40TT

RMO60TT

RMO100TT

Сила измерительного тока

5 мА – 40 А

5 мА – 60 А

5 мА – 100 А

Выходное напряжение

До 55 В

Диапазон измерения сопротивления

0,1 мкОм – 100 кОм

Погрешность измерения сопротивления

±(0,1 % показаний + 0,1% диапазона) в диапазоне – 0,1 мкОм – 1,999 кОм;

±(0,2 % показаний + 0,1% диапазона) в диапазоне – 2,000 кОм – 9,999 кОм;

±(1,0 % показаний + 1,0 % диапазона) в диапазоне – 10,00 кОм – 99,99 кОм

Разрешение измеренного сопротивления

0,1 мкОм на диапазоне - 0,1 мкОм – 999,9 мкОм;

1 мкОм на диапазоне – 1,000 мОм – 9,999 мОм;

10 мкОм на диапазоне – 10,00 мОм – 99,99 мОм;

0,1 мОм на диапазоне - 100,0 мОм – 999,9 мОм;

1 мОм на диапазоне – 1,000 Ом – 9,999 Ом;

10 мОм на диапазоне – 10,00 Ом – 99,99 Ом;

0,1 Ом на диапазоне - 100,0 Ом – 999,9 Ом;

1 Ом на диапазоне - 1000 Ом – 9999 Ом;

10 Ом на диапазоне – 10,00 кОм – 99,99 кОм

Функция измерения динамического сопротивления устройств РПН

График разрешением 0,1 мс. Автоматические обнаружение обрывов цепи. Измерение пульсаций тока. Измерение времени полного переключения и его стадий с помощью ПО DV-TR

Канал измерения переменного тока

Разрешение – 0,1 мс, разрядность 16 бит

Память

1000 измерений, USB карта памяти для расширения

Интерфейс

USB, RS232 или Bluetooth (опционально)

Диапазон измерения силы тока с помощью токовых клещей

30/300 А с разрешением 50/100 мА DC и AC с полосой пропускания 20 кГц

Погрешность измерения силы тока с помощью токовых клещей

± 1% показаний

Термопринтер (опционально)

Ширина ленты 58 мм

Диапазон измерения температуры

4 канала: -50 °С - +180 °С

Канал измерения вибрации

Акселерометр ICP ±100 мВ/g, ±50 g

Габариты

478 х 194 х 389 мм

543 х 218 х 427 мм

Масса

13,5 кг

15,5 кг

Сетевое питание

90 – 264 В AC, 50/60 Гц

Предельная потребляемая мощность

2250 ВА

Категория перенапряжения

II

Степень загрязнения

2

Соответствие стандартам

EN 61010-1; EN 61326-1:2006; CAN/CSA-C22.2 No. 61010-1

Рабочие условия

-20°С - +55°С, влажность до 95%, без конденсации

Условия хранения

-40°С - +70°С, влажность до 95%, без конденсации

Гарантия

3 года + дополнительный год после регистрации на официальном сайте DV Power



Стандартная комплектация

Наименование

Артикул

1

Анализатор устройств РПН и омметр обмоток RMO60TT

RMO60TT-N-03

2

ПО DV-TR с кабелем USB



3

Сетевой кабель



4

Кабель заземления



5

Транспортировочный кейс



6

Встроенное устройство управления приводом РПН с кабель управления 5 м



7

Токовые кабели 2 х 10 м 10 мм2 и кабели напряжения 2 х 10 м с зажимами ТТА

CS-10-10LMWC

8

Кабели напряжения 2 х 10 м с зажимами ТТА

S2-10-02BPWC

9

Токовый соединительный кабель 1 х 5 м 10 мм2 с зажимами ТТА

CX-05-102XWC

10

Пластиковый транспортировочный кейс для кабелей – средний

CABLE-CAS-02

11

Токовые клещи 30/300 А, питаемые от прибора с кабелем 5 м

CACL-0300-06



Дополнительная комплектация

Наименование

Артикул

1

Токовые кабели 2 х 5 м 10 мм2 с зажимами ТТА

C2-05-10LMWC

2

Токовые кабели 2 х 10 м 10 мм2 с зажимами ТТА

C2-10-10LMWC

3

Токовые кабели 2 х 10 м 16 мм2 с зажимами ТТА

C2-10-16LMWC

4

Токовые кабели 2 х 15 м 10 мм2 с зажимами ТТА

C2-15-10LMWC

5

Токовые кабели 2 х 15 м 16 мм2 с зажимами ТТА

C2-15-16LMWC

6

Токовые кабели 2 х 20 м 10 мм2 с зажимами ТТА

C2-20-10LMWC

7

Токовые кабели 2 х 20 м 16 мм2 с зажимами ТТА

C2-20-16LMWC

8

Токовые кабели 2 х 10 м 10 мм2 и кабели напряжения 2 х 10 м с зажимами ТТА

CS-10-10LMWC

9

Токовые кабели 2 х 10 м 16 мм2 и кабели напряжения 2 х 10 м с зажимами ТТА

CS-10-16LMWC

10

Токовые кабели 2 х 15 м 10 мм2 и кабели напряжения 2 х 15 м с зажимами ТТА

CS-15-10LMWC

11

Токовые кабели 2 х 15 м 16 мм2 и кабели напряжения 2 х 15 м с зажимами ТТА

CS-15-16LMWC

12

Токовые кабели 2 х 15 м 25 мм2 и кабели напряжения 2 х 15 м с зажимами ТТА

CS-15-25LMWC

13

Токовые кабели 2 х 20 м 10 мм2 и кабели напряжения 2 х 20 м с зажимами ТТА

CS-20-10LMWC

14

Токовые кабели 2 х 20 м 16 мм2 и кабели напряжения 2 х 20 м с зажимами ТТА

CS-20-16LMWC

15

Токовые кабели 2 х 20 м 35 мм2 и кабели напряжения 2 х 20 м с зажимами ТТА

CS-20-35LMWC

16

Кабели напряжения 2 х 5 м с зажимами ТТА

S2-05-02BPWC

17

Кабели напряжения 2 х 10 м с зажимами ТТА

S2-10-02BPWC

18

Кабели напряжения 2 х 15 м с зажимами ТТА

S2-15-02BPWC

19

Кабели напряжения 2 х 20 м с зажимами ТТА

S2-20-02BPWC

20

Токовый соединительный кабель 1 х 5 м 10 мм2 с зажимами ТТА

CX-05-102XWC

21

Токовый соединительный кабель 1 х 5 м 16 мм2 с зажимами ТТА

CX-05-162XWC

22

Токовый соединительный кабель 1 х 12 м 10 мм2 с зажимами ТТА

CX-12-102XWC

23

Токовый соединительный кабель 1 х 12 м 16 мм2 с зажимами ТТА

CX-12-162XWC

24

Токовые клещи 30/300 А, питаемые от прибора с кабелем 5 м

CACL-0300-06

25

Датчик температуры 50 мм, с кабелем 5 м

TEMP1-050-05

26

Датчик температуры 50 мм, с кабелем 10 м

TEMP1-050-10

27

Датчик температуры 50 мм, с кабелем 15 м

TEMP1-050-15

28

Датчик температуры 50 мм, с кабелем 20 м

TEMP1-050-20

29

Датчики температуры 4 х 50 мм, с кабелем 5 м

TEMP4-050-05

30

Датчики температуры 4 х 50 мм, с кабелем 10 м

TEMP4-050-10

31

Датчики температуры 4 х 50 мм, с кабелем 15 м

TEMP4-050-15

32

Датчики температуры 4 х 50 мм, с кабелем 20 м

TEMP4-050-20

33

Акселерометр ICP с кабелем 5 м и крепежными приспособлениями

ICP0-100-005

34

Акселерометр ICP с кабелем 10 м и крепежными приспособлениями

ICP0-100-010

35

Акселерометр ICP с кабелем 15 м и крепежными приспособлениями

ICP0-100-015

36

Тестовый шунт 1 мОм (150 А / 150 мВ)

SHUNT-150-MK

37

Транспортировочный кейс для прибора в пластиковом корпусе - крупный

HARD-CASE-BC

38

Транспортировочный кейс на колесах для прибора в пластиковом корпусе - крупный

HARD-CASE-BW

39

Пластиковый транспортировочный кейс - средний

PLCAS-P00-02

40

Пластиковый транспортировочный кейс на колесах - средний

PLCAS-P00-W2

41

Сумка для кабелей

CABLE-BAG-00

42

Пластиковый кейс для кабелей – малый

CABLE-CAS-01

43

Пластиковый кейс для кабелей – средний

CABLE-CAS-02

44

Пластиковый кейс для кабелей на колесах – средний

CABLE-CAS-W2

45

Пластиковый кейс для кабелей– крупный

CABLE-CAS-03

46

Пластиковый кейс для кабелей на колесах– крупный

CABLE-CAS-W3

47

Встраиваемый термопринтер 58 мм

PRINT-058-01

48

Рулон термоленты 58 мм

PRINT-058-RO

49

Модуль связи Bluetooth

BLUET-MOD-01

50

Имитатор устройства переключения отводов с набором кабелей

TAPC-SIM-000



Документация для RMO60TT — Анализатор устройств РПН и омметр обмоток
