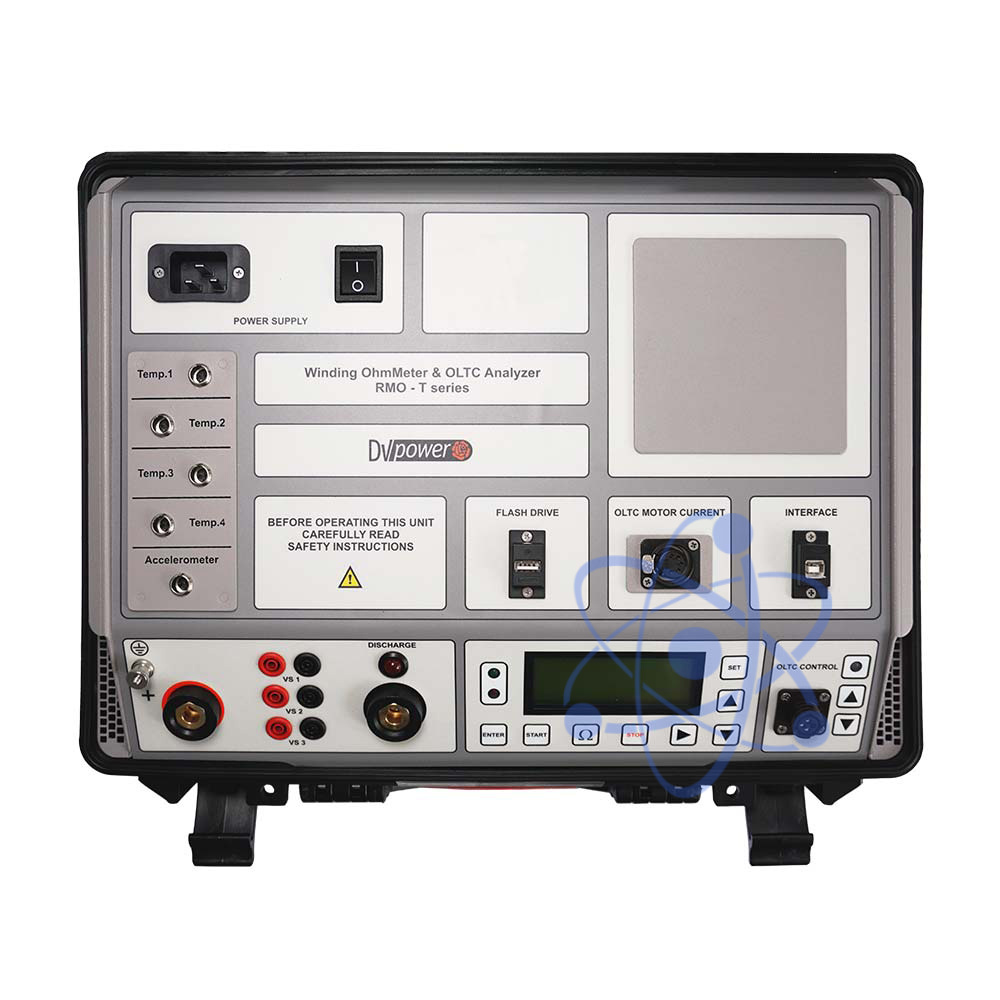

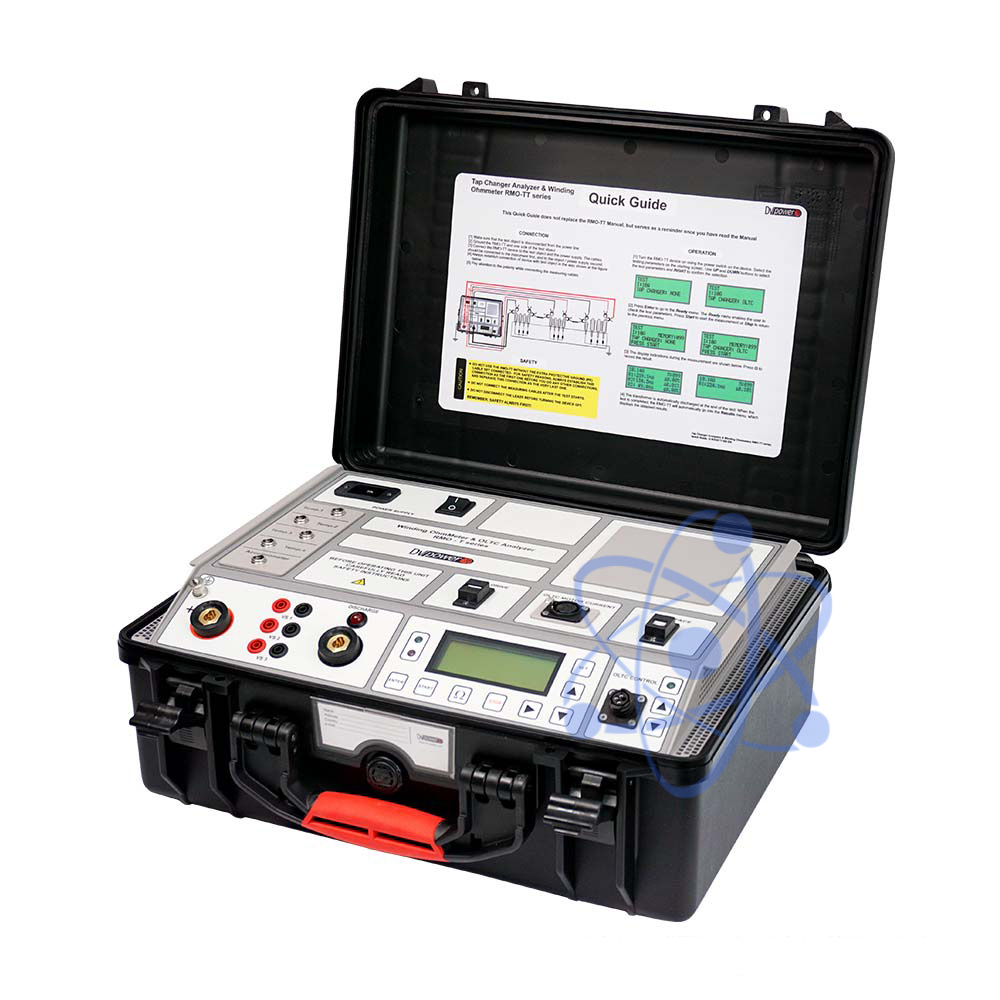

RMO-TT — Анализатор устройств РПН и омметр обмоток


Реестр ГСИ РК до 22.02.2028 г.

Под заказ

Производитель

Серия RMO-TT предназначена для измерения сопротивления обмоток индуктивных объектов, таких как силовые и распределительные трансформаторы и автотрансформаторы. Дополнительно, каждый измеритель сопротивления из серии RMO-TT анализирует:

  • Устройства переключения отводов

  • Генераторы

  • Электродвигатели

  • Соединения шин высокого тока

  • Кабельные сростки

  • Сварочные швы

Также возможно проводить размагничивание трансформатора всеми приборами серии RMO-TT.

Серия состоит из 3 моделей с максимальным измерительным током от 40 А (RMO40TT) до 100 А (RMO100TT).

Три независимых канала позволяют проводить измерения трех последовательно подключенных обмоток. Соответственно, пользователь может измерить сопротивления обмоток на каждом отводе устройства РПН без разряда между измерениями.

В дополнении к измерению сопротивления обмоток, пользователь может проводить детальный анализ устройств РПН по записанным графикам (частота семплирования 10 кГц) и измеренной вибрации на баке устройства РПН.

ПО DV-Win также позволяет контролировать и наблюдать за процессом испытания, сохранять и анализировать результаты на ПК. Оно предоставляет отчет испытания, организованный в выбранной форме в форматах таблиц Excel, PDF, Word или ASCII. Дополнительно DV-Win измеряет и рассчитывает время переключения устройства РПН на каждую операцию переключения положения. ПО может также проводить расчеты необходимые для испытания на нагрев. Все результаты могут быть экспортированы в формате отчета.

Характеристика

RMO40TT

RMO60TT

RMO100TT

Сила измерительного тока

5 мА – 40 А

5 мА – 60 А

5 мА – 100 А

Выходное напряжение

До 55 В

Диапазон измерения сопротивления

0,1 мкОм – 100 кОм

Погрешность измерения сопротивления

±(0,1 % показаний + 0,1% диапазона) в диапазоне – 0,1 мкОм – 1,999 кОм;

±(0,2 % показаний + 0,1% диапазона) в диапазоне – 2,000 кОм – 9,999 кОм;

±(1,0 % показаний + 1,0 % диапазона) в диапазоне – 10,00 кОм – 99,99 кОм

Разрешение измеренного сопротивления

0,1 мкОм на диапазоне - 0,1 мкОм – 999,9 мкОм;

1 мкОм на диапазоне – 1,000 мОм – 9,999 мОм;

10 мкОм на диапазоне – 10,00 мОм – 99,99 мОм;

0,1 мОм на диапазоне - 100,0 мОм – 999,9 мОм;

1 мОм на диапазоне – 1,000 Ом – 9,999 Ом;

10 мОм на диапазоне – 10,00 Ом – 99,99 Ом;

0,1 Ом на диапазоне - 100,0 Ом – 999,9 Ом;

1 Ом на диапазоне - 1000 Ом – 9999 Ом;

10 Ом на диапазоне – 10,00 кОм – 99,99 кОм

Функция измерения динамического сопротивления устройств РПН

График разрешением 0,1 мс. Автоматические обнаружение обрывов цепи. Измерение пульсаций тока. Измерение времени полного переключения и его стадий с помощью ПО DV-TR

Канал измерения переменного тока

Разрешение – 0,1 мс, разрядность 16 бит

Память

1000 измерений, USB карта памяти для расширения

Интерфейс

USB, RS232 или Bluetooth (опционально)

Диапазон измерения силы тока с помощью токовых клещей

30/300 А с разрешением 50/100 мА DC и AC с полосой пропускания 20 кГц

Погрешность измерения силы тока с помощью токовых клещей

± 1% показаний

Термопринтер (опционально)

Ширина ленты 58 мм

Диапазон измерения температуры

4 канала: -50 °С - +180 °С

Канал измерения вибрации

Акселерометр ICP ±100 мВ/g, ±50 g

Габариты

478 х 194 х 389 мм

543 х 218 х 427 мм

Масса

13,5 кг

15,5 кг

Сетевое питание

90 – 264 В AC, 50/60 Гц

Предельная потребляемая мощность

2250 ВА

Категория перенапряжения

II

Степень загрязнения

2

Соответствие стандартам

EN 61010-1; EN 61326-1:2006; CAN/CSA-C22.2 No. 61010-1

Рабочие условия

-20°С - +55°С, влажность до 95%, без конденсации

Условия хранения

-40°С - +70°С, влажность до 95%, без конденсации

Гарантия

3 года + дополнительный год после регистрации на официальном сайте DV Power
