МИКО-1 — промышленный микроомметр

Похожие товары

МИКО-1 — промышленный микроомметр


Реестр ГСИ РК
до 11.04.2028 г.
Производитель
Гарантия
13 мес
Межповерочный интервал
12 мес
Артикул
СКБ018.00.00.000
Оригинальный прибор

Назначение промышленного микроомметра МИКО-1:

Микроомметр МИКО-1 предназначен для измерений переходного сопротивления контактов, в том числе контактов и контактных групп высоковольтных выключателей.

Он специально разработан для эксплуатации в условиях действия мощных помех промышленной частоты и обеспечивает их эффективное подавление (не менее чем в миллион раз для частот 49,7...50,3 Гц).

В соответствии с требованиями ГОСТ 12997-84 МИКО-1 защищен от электромагнитных полей напряженностью до 400 А/м путем экранировки, а также схемными решениями: генератором тока, фильтрами на входе и цифровыми фильтрами высокого порядка при цифровой обработке. Благодаря этому, показания прибора остаются стабильными и в условиях подстанции 500...750 кВ.

Встроенный аккумулятор обеспечивает автономность и портативность микроомметра, полностью решая проблему электробезопасности при эксплуатации. Емкости аккумулятора достаточно для выполнения не менее 100 замеров. Зарядка аккумулятора производится от внутреннего зарядного устройства, работающего от сети постоянного или переменного тока.

Малый вес МИКО-1 и специальный кейс делают удобной переноску прибора и позволяют подниматься с ним на любой выключатель. Благодаря этому отпадает необходимость в длинных присоединительных кабелях большого сечения, что дополнительно уменьшает вес.

При замерах сопротивлений пользователь может повесить прибор на грудь либо посредством быстро отстегиваемого ремня кейса закрепить на вводе выключателя.

Измерение сопротивлений производится по 4-x зажимной схеме. Микроомметр комплектуется кабелями, состоящими из двух токовых проводов, по которым подается ток на измеряемое сопротивление, и двух потенциальных проводов, по которым падение напряжения на сопротивлении передается в прибор. Силиконовая изоляция проводов позволяет им оставаться гибкими и при отрицательной температуре в отличие от проводов в ПВХ изоляции, которые становятся жесткими уже при 0 С

Рабочий ток через измеряемое сопротивление составляет 45А при величине сопротивления до 2000 мкОм и равен 5А при величине сопротивления в диапазоне 2000...20000 мкОм. Стабильный генератор, задающий рабочий ток, исключает погрешность измерения, вызываемую индуктивностью измеряемого сопротивления.

МИКО-1 прост в эксплуатации и обслуживании. Участие пользователя в измерительном процессе минимально. Микропроцессор прибора совместно с другими измерительными узлами обеспечивает его тестирование на исправность, коррекцию нуля и автокалибровку, автоматический выбор диапазона измерения, устранение влияния термоЭДС в контактах, цифровую фильтрацию помех и вычисление величины измеряемого сопротивления. Контроль за степенью разряда аккумулятора при измерениях также осуществляется автоматически. Поэтому для выполнения измерения достаточно лишь присоединить провода, включить питание микроомметра и нажать кнопку "Измерение". Через 3 с на жидкокристаллическом индикаторе отобразится значение измеренного сопротивления.

Для экономии энергии аккумулятора микроомметр снабжен таймером, отключающим питание в том случае, если прибором не пользовались (не нажималась кнопка "Измерение") в течение одной минуты после включения или после последнего проведенного измерения.

Технические характеристики микроомметра МИКО-1:

Параметр Значение
Диапазон измеряемых сопротивлений, мкОм 0 ÷ 20000
Предел допускаемой абсолютной основной погрешности измерения, мкОм ±(1+0,01*Rх), Rх - измеренное значение сопротивления
Предел допускаемой абсолютной дополнительной погрешности, связанной с остальными влияющими величинами В диапазоне измерений от 5 до 2000 мкОм - ±5;
в диапазоне измерений от 2000 до 20000 мкОм - ±50
Максимальный измерительный ток, А 48
Количество последовательных измерений без подзарядки аккумулятора, шт 20 ÷ 50
Время зарядки аккумулятора, ч 4
Время установления рабочего режима не более, с 4
Время одного измерения, с 6
Потребляемая из сети мощность (в режиме зарядки аккумулятора) не более, Вт 20
Степень защиты прибора в рабочем положении IP20
Температурный диапазон эксплуатации,ºС -15 ÷ +40
Вес, не более, кг 3,6
Габариты, мм 250х80х210
Фото Наименование, Индекс Применение

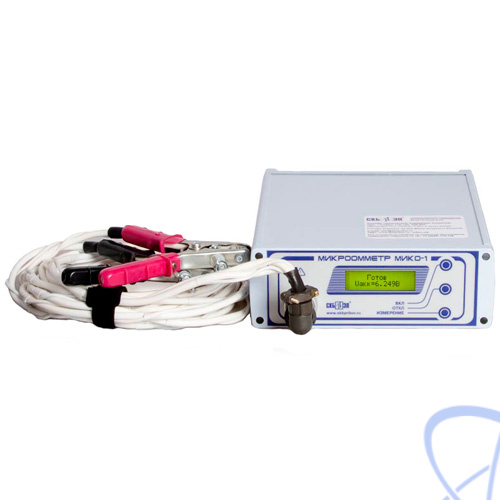

Измерительный блок МИКО-1
  • Измерительный блок МИКО-1
  • СКБ018.00.00.000

Прибор и сопроводительная документация: руководство по эксплуатации, формуляр.

Кабель измерительный с зажимами типа "крокодил" К01
  • Кабель измерительный с зажимами типа "крокодил" К01
  • СКБ018.10.00.000

Для измерения сопротивления между точками присоединения токовых зажимов, например, дугогасительных камер. Токовые провода заканчиваются зажимами типа "крокодил" с зевом до 50 мм. Длина 2,1 м + 3,5 м.

Сетевой кабель
  • Сетевой кабель
  • СКБ018.09.00.000

Для заряда аккумулятора прибора через встроенное зарядное устройство. Длина 2м.

Шунт 75ШСМ М3,75-0,5
  • Шунт 75ШСМ М3,75-0,5

Шунт для поверки работоспособности прибора.

Предохранители ВП2Б-1В-2А
  • Предохранители ВП2Б-1В-2А
    (2 шт.)

Для защиты источника питания.

Сумка для переноски прибора
  • Сумка для переноски прибора
  • СКБ118.01.00.000

Удобная и износостойкая сумка для удобной транспортировки прибора, документации и комплектующих.


Дополнительная комплектация (по заказу)


Фото Наименование, Индекс Применение

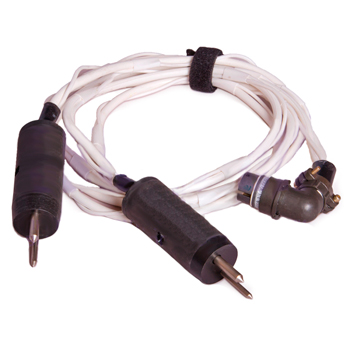

Кабель измерительный с игольчатыми подпружиненными контактами К02
  • Кабель измерительный с игольчатыми подпружиненными контактами К02
  • СКБ018.13.00.000

Применяется при невозможности присоединения к объекту кабелем К01, например, при контроле сопротивлений сборных и присоединительных шин. Кабель измерительный с игольчатыми подпружиненными контактами. Длина 0,8м. + 1,8м.

Кабель измерительный
  • Кабель измерительный с игольчатыми подпружиненными поворотными контактами
  • СКБ018.17.00.000

Альтернатива кабелю К02, а также при невозможности присоединения к объекту кабелем К01, например, для измерений переходных сопротивлений в труднодоступных местах объектов с окрашенными поверхностями. Кабель измерительный с игольчатыми подпружиненными поворотными контактами. Длина 0,8м. + 1,8м.

Потенциальный пружинный контакт
  • Потенциальный пружинный контакт (черный и красный)
  • СКБ023.21.00.000/-01

Контакты рекомендованы к эксплуатации с кабелем из стандартной комплектации - К01, вставляются в гнездо в ручке крокодила для подключения к шпильке ввода.

Потенциальный штыревой контакт
  • Потенциальный штыревой контакт (черный и красный)
  • СКБ023.22.00.000/-01

Контакты рекомендованы к эксплуатации с кабелем из стандартной комплектации - К01, вставляются в гнездо в ручке крокодила для подключения к шпильке ввода.

  • Аккумулятор А506/35S

Переходник для образцовой катушки
  • Переходник для образцовой катушки
  • СКБ023.12.00.000

Для поверочных лабораторий: проведения поверки / калибровки прибора.

Штанга-манипулятор
  • Штанга-манипулятор
  • СКБ010.41.00.000
    СКБ010.41.00.000-01
    СКБ010.41.00.000-02

Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли / с крышки бака к вводам высоковольтных выключателей, а также к элементам конструкции высоковольтных разъединителей и заземлителей, без применения лестниц и подъемников.

Комплектуется зажимом с токовым и потенциальным контактами соединенными измерительной площадкой. К площадке с земли/ с крышки бака присоединяются измерительные кабели.

  • ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг);
  • ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг);
  • ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг);
