Описание комплекта микроомметра, многофункционального тестера и указателя напряжения DLRO10HD/MFT1835/VF3:

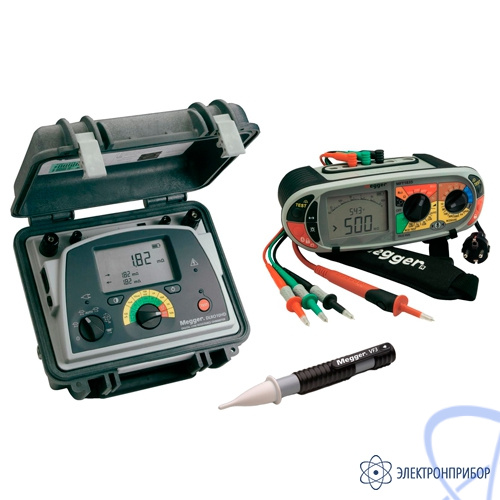

Комплект DLRO10HD/MFT1835/VF3 состоит из микроомметра DLRO10HD, многофункционального тестера MFT1835 и указателя напряжения VF3.
Назначение микроомметра DLRO10HD:
Измерители малых сопротивлений DLRO10HD предназначен для измерения малых активных сопротивлений цепей с большой индуктивностью.
Основная область применения – проверка рельсов, авиационных конструкций, обмоток трансформаторов, электрических машин и переключателей обмоток в производственных и полевых условиях.
Описание микроомметра DLRO10HD:
Прибор DLRO10HD предназначенн для работы в тяжелых условиях, совмещает в себе простоту работы в выбранном диапазоне с возможностью проведения последовательных измерений и заряда батарей от питающей сети. Выполненный в прочном корпусе, прибор одинаково удобен при работе, как в суровых условиях, так и при производственных испытаниях. Прибор имеет класс защиты IP65 при закрытой крышке и IP54 при открытой крышке. Крышка выполнена съемной для облегчения доступа к измерительным щупам. Двойной ручной щуп DH4 компании Megger с проводниками 1.2 м является стандартным, и имеется возможность подключения щупов другой длины и с другими наконечниками.
Микроомметр DLRO10HD предоставляет пять режимов измерения, выбираемых переключателем. Органы управления просты и удобны в обращении в любой одежде, в том числе при использовании резиновых защитных перчаток. Пять режимов включают в себя два автоматических режима, зависящих от способа подключения щупов, для уменьшения времени измерения и увеличения производительности. Для преодоления термоЭДС, ток протекает через испытуемую схему в обоих направлениях и высчитывается усредненное значение сопротивления. Если пользователю необходимо провести серию быстрых измерений и влияние термоЭДС не важно, однонаправленный автоматический режим снижает в 2 раза время измерения за счет пропускания тока только в одном направлении. Остальные режимы – это последовательное измерение с фиксацией измерения каждые 3 секунды и однонаправленный индуктивный режим.
Прибор DLRO10HD приспособлен для измерения тонких проводников, шин и качества соединений, так как имеет 10-амперный диапазон для измерения сопротивлений до 250 мОм. Измерения на электрических двигателях и генераторах будут индуктивными и требуют от пользователя понимания индуктивного режима и процесса заряда перед достижением правильного результата измерения. Электромагнитный шум, индуцируемый в щупах может влиять на результат измерения. Символ шума предупреждает пользователя и прекращает измерение, когда прибор обнаруживает наличие шума выше порогового значения. При соединении двух разнородных металлов возникает эффект термопары. Пользователь должен выбрать двунаправленный режим для исключения этого эффекта. Прибор измеряет сопротивление при протекании тока в обоих направлениях и усредняет результат.
Область применения микроомметра DLRO10HD:
- Измерение сопротивления переключателей и схемных размыкателей;
- Проверка соединения шин и кабелей;
- Проверка соединения частей авиационной техники и статические системы управления;
- Проверка целостности сварных соединений;
- Соединения между ячейками в аккумуляторных системах с пиковым напряжением до 300 В;
- Контроль качества сопротивлений;
- Измерение сопротивления обмоток трансформаторов и двигателей;
- Контроль соединения труб и рельсов;
- Измерение сопротивления расплавов металлов, сварных швов и плавок;
- Измерение сопротивления графитовых электродов и композитов;
- Измерение сопротивления проводников и кабелей;
- Проверка креплений воздушных передатчиков и молниеотводов.
Функциональные особенности микроомметра DLRO10HD:
- Прочный кейс традиционного типа;
- Работа от подзаряжаемых аккумуляторов и сети;
- Возможность выбора низкой или высокой выходной мощности;
- Высокая максимальная нагрузка;
- Пять режимов испытаний;
- Высокий уровень защиты входа — до 600 В;
- Степень защиты: IP65 для хранения и IP54 для эксплуатации;
- Поворотный переключатель диапазонов, облегчающий работу с прибором;
- Высокое качество исполнения и удобство использования.
Назначение многофункционального тестера MFT1835:
Многофункциональный тестер MFT1835 состоит из трех приборов, предназначенных для испытаний низковольтных электрических установок. Он обеспечивает выполнение всех тестов, требующихся для электрической сертификации промышленного, коммерческого и бытового оборудования со стационарной электропроводкой, и включают в себя следующее:
- Измерение сетевого напряжения и частоты (истинное среднеквадратическое значение – СКЗ;
- Тест сопротивления изоляции при 100 В, 250 В, 500 В и 1000 В;
- С защитой входа от цепей под напряжением до 600 В даже, когда испытание изоляции блокировано;
- Измерение сопротивления при проверке целостности цепи при 200 мА или 15 мА;
- Выполняется автоматически – нет необходимости нажимать кнопку TEST, таким образом, освобождаются обе руки для удерживания щупов;
- Измерение сопротивления до 100 kΩ;
- С быстродействующим звуковым сигнализатором целостности цепи и выбираемыми порогами срабатывания зуммера;
- Двухпроводное тестирование контура короткого замыкания;
- Тестирование без срабатывания УЗО и при больших токах;
- Испытание цепей фаза-фаза;
- Определение ожидаемого тока короткого замыкания до 20 кА;
- Испытание УЗО, включая: Тип AC, A, S, B и программируемые УЗО; ½ x I, 1 x I, 2 x I и 5 x I; 3-х фазные УЗО; Быстрый тест при линейном изменении напряжения; Процедура автоматического тестирования; Отображение напряжения короткого замыкания (прикасания);
- Измерение сопротивления на землю: 2-х полюсное; 3-х полюсное; Автоматическое дистанционное испытание; Бесстержневые методики.
Прибор MFT1835 имеет уровень безопасности CAT IV по EN61010, рассчитанный на возможность присоединения к низковольтным системам без защитного устройства, таким образом, обеспечивая безопасность соединения в любом месте системы вплоть до трансформатора питания без риска повреждения из-за больших переходных бросков.
Уникальный современный дизайн прибора MFT1835 позволяет его эксплуатировать, когда он стоит на полу или подвешен у пояса оператора с помощью поставляемого наплечного ремня, либо удерживать его во время работы одной рукой. Двойные кнопки TEST и LOCK – по одной паре с каждой стороны – обеспечивают легкую работу с прибором как левой, так и правой рукой.
Использование кодированных цветом поворотных органов управления обеспечивает легкость и простоту выбора диапазона. Это также снижает риск использования неверной функции или диапазона. В тестере MFT1835 используется запатентованный компанией Megger большой, легкочитаемый дисплей с подсветкой и цифровой/аналоговой (в виде дугообразной шкалы) формами индикации данных. Аналоговая форма обеспечивает индикацию флуктуирующих показаний, а цифровая – возможность регистрации точных результатов. Этот двойной дисплей показывает параметры тестирования одновременно с измеряемой величиной, например, выходным напряжением при испытании изоляции или значением сопротивления в MΩ.
Визуальные и звуковые предупреждения об опасных ситуациях являются главными при тестировании высокоэнергетических систем. Тестер MFT1835 включает в себя полную защиту входа и функции предупреждения при появлении напряжения опасной величины. Если имеется напряжение в цепи во время измерения сопротивления изоляции или контроля целостности, то его величина отображается на экране. Если оно превышает безопасный уровень, то дальнейшее испытание блокируется, и выдаются предупреждающие звуковые сигналы, обеспечивая дополнительный уровень безопасности.
Тестер MFT1835 имеет внутренние аккумуляторы и зарядное устройство со временем зарядки менее 4-х часов, что позволяет существенно повысить эффективность работы.
Защищенный и полностью соответствующий всем требованиям Координирующего документа 60364 на основе ряда стандартов, включая VDE 0100 и BS7671, новый тестор MFT1835 реализует все самые современные технологии измерения в компактном легком исполнении, полностью защищенном и применимом, как для однофазных, так и трехфазных электрических установок.
Новые функции включают в себя: двухпроводную технологию тестирования контура короткого замыкания без срабатывания УЗО, полное тестирование УЗО в том числе и типа В, а также самый современный бесконтактный способ измерения сопротивления на землю.
Тестер MFT1835 имеет встроенную память и возможность связи по Bluetooth для выгрузки данных из памяти, используя поставляемую утилиту Download Manager (менеджер скачивания) компании Megger для простого заполнения формы результатов испытаний с помощью дополнительного программного обеспечения (ПО) PowerSuite компании Megger.
Тестер MFT1835 предназначен для использования в жестких условиях эксплуатации и имеет исключительно высокий уровень надежности. Он имеют резиновое покрытие корпуса для дополнительной защиты и лучшего удерживания прибора. Класс защиты прибора от пыли и влаги – IP54, а уровень безопасности CAT IV по EN61010.
Тестер MFT1835 имеет одну из лучших в классе защиту входа от ошибок коммутации и переходных напряжений, что не обеспечивают другие тестеры.
Работа с прибором MFT1835 наглядна и проста – он не имеет никаких скрытых меню или трудных для понимания экранов.
Тесты выбираются легко, используя поворотные переключатели с цветной кодировкой, а результаты испытаний отображаются на высококонтрастном двойном дисплее с подсветкой.
В стандартную комплектацию тестера MFT1835 входит 3-х проводной испытательный кабель и силовой соединительный кабель, коммутируемый щуп для быстрого и простого выполнения тестирования, а также полный сертификат калибровки на 12 месяцев и 3-х летняя гарантия. Весь комплект прибора размещен в прочном формованном корпусе с отделением для дополнительных принадлежностей, например, испытательного комплекта для измерения сопротивления на землю, включающего в себя 2 стержня и 3 длинных испытательных провода.
Особенности многофункционального тестера MFT1835:
- Простота выбора тестов, обозначенных цветом, и легкость использования благодаря большому яркому дисплею с подсветкой;
- Двухпроводное тестирование контура короткого замыкания без срабатывания УЗО для быстрого получения воспроизводимых результатов;
- Индикация порядка чередования фаз для проверки вращающихся машин;
- Тестирование без заземления 3-хфазных УЗО и УЗО типа В для промышленного применения;
- 3-х зажимное измерение сопротивления заземления и бесстержневое тестирование для измерения сопротивления;
- Уровень безопасности CAT IV по EN61010 и прочный корпус исполнения IP54.
Описание индикатора напряжения переменного тока VF3:
VF3 - недорогой прибор для определения наличия напряжения переменного тока. Компактый и очень удобный в работе прибор внешне напоминает обычную шариковую ручку. Прибор служит для быстрого определения напряжения переменного тока от 90 В до 600 В при частоте 50 или 60 Гц в проводке и кабелях, розетках, электрощитках. Обнаружение напряжения – емкостное, при обнаружении загорается ярко-красный светодиод VF3, который расположен в белом пластиковом наконечнике. VF3 имеет функцию звуковой сигнализации, которая срабатывает одновременно с красным светодиодом. Для удобства работы в плохо освещенных местах в индикатор напряжения VF3 встроен яркий светодиодный фонарь.
Указатель напряжения полезный не только в работе, но и в хозяйстве инструмент, который должен присутствовать в каждой квартире или доме. С его помощью можно легко определить наличие или отсутствие фазы в розетке, выключателе, на вводном автомате и счетчике электроэнергии. Он может определить разрывы в проводниках путем трассировки вдоль кабеля от источника до точки, где индикатор больше не горит, а также определить перегоревший в схеме предохранитель.
Особенности индикатора напряжения переменного тока VF3:
- Эксклюзивный дизайн от Megger;
- Бесконтактное обнаружение переменного напряжения;
- Автоматический звуковой предупреждающий сигнал;
- Яркий красный индикатор напряжения в наконечнике;
- Встроенный яркий белый светодиодный фонарик;
- Подходит для обнаружения напряжения в розетке или изолированном проводе;
- CAT IV 600V.
