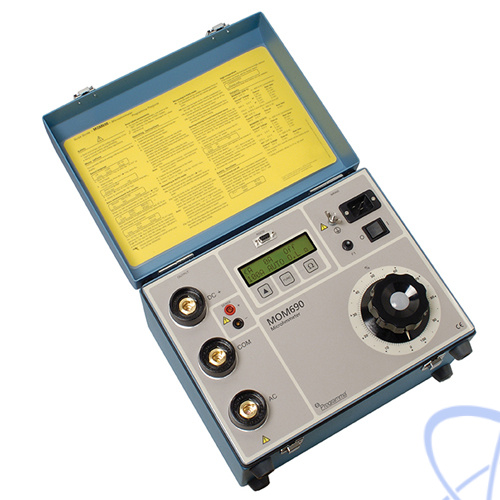

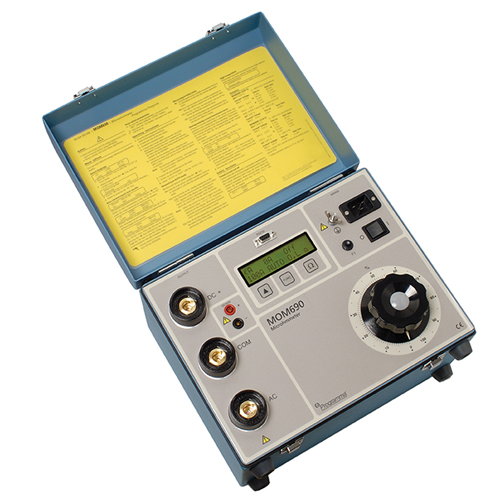

MOM690 — микроомметр - купить, цены

Назначение микроомметра MOM690:

Дополнительно к широким возможностям по предельно допустимому току, прибор MOM690 обеспечивает микропроцессорное измерение, сохранение и документирование результатов.

Встроенное ПО позволяет пользователю выполнять отдельные тесты и полные циклы испытаний с сохранением результатов. Дополнительное ПО MOMWin™ позволяет экспортировать результаты испытаний в РС для дальнейшего анализа и составления отчета. Диапазоны измерений устанавливаются автоматически, сопротивление измеряется непрерывно, и результаты тестирования могут быть автоматически зафиксированы при текущем значении тока испытаний.

После испытаний выключателя с помощью токового трансформатора, установленного в его токовой цепи, например, баковых выключателей и элегазовых коммутаторов, некоторые стандарты рекомендуют размагничивание токовых трансформаторов. Эта хлопотливая задача может быть выполнена легко и просто благодаря наличию в MOM690 выхода переменного тока. Выход переменного тока может быть использован как многоцелевой источник тока в различных применениях.

Технические характеристики микроомметра MOM690:

Параметр				Значение
Измерение тока
Диапазон				0 – 800 А
Разрешение				1 А
Погрешность				100 – 800 А, 1% от показаний 1 разряд; 50 – 99 А, (2% от показаний 2 разряда); 0 – 49 А, не нормируется
Измерение сопротивления
Диапазон				0 – 200 мОм , > 200 мОм не нормируется
Разрешение				1 мкОм
Погрешность				100 – 800 А, 1% от показаний 1 разряд; 50 – 99 А, (2% от показаний 2 разряда); 0 – 49 А, не нормируется
Максимальное сопротивление нагрузки / ток, модель 115В
Параметр	Стандартный набор кабелей			Стандартный набор кабелей и удлинитель №1			Стандартный набор кабелей и удлинитель №1			2 х 15 м, 95 мм² набор кабелей
При токе 300 А	10 мОм			6 мОм			3 мОм			10 мОм
Максимальный ток	575 А			420 А			360 А			540 А
Максимальное сопротивление нагрузки / ток, модель 230В
Параметр	Стандартный набор кабелей			Стандартный набор кабелей и удлинитель №1			Стандартный набор кабелей и удлинитель №1			2 х 15 м, 95 мм² набор кабелей
При токе 300 А	18 мОм			14 мОм			11 мОм			18 мОм
При токе 600 А	3 мОм			-			-			1,8 мОм
Максимальный ток	750 А			570 А			480 А			690 А
Выход постоянного тока (CATI), модель 115 В
Параметр	Значение
Ток (А)	0	50	100	200	300	400	500	575¹	600	700	800²
Напряжение (В)	7,3	6,9	6,4	5,5	4,8	3,9	3,0	2,5	2,2	1,5	0,9
Время максимальной нагрузки	-	30 мин	10 мин	90 с	50 с	30 с	15 с	10 с	8 с	5 с	-
Входной ток (А)	0,8	-	10	19	-	38	-	-	52	-	-
¹ - максимальный ток со стандартными кабелями 2 х 5 м, 50 мм²; ² - при 800 А и выше мгновенное отключение. Указанные значения соответствуют максимальному времени нагрузки от холодного состояния при 25°С. Они не справедливы для повторных испытаний.
Выход переменного тока (CATI), модель 115 В
Параметр	Значение
Ток (А)	0					660
Напряжение (В)	8,7					3,5
Время максимальной нагрузки	Длительное					2 секунды
Время покоя	-					4 минуты
Выходы постоянного и переменного тока не должны нагружаться одновременно
Выход постоянного тока (CATI), модель 230 В
Параметр	Значение
Ток (А)	0	50	100	200	300	400	500	600	700	750¹	800²
Напряжение (В)	9,4	9,0	8,6	8,0	7,2	6,4	5,7	5,0	4,3	3,8	3,6
Время максимальной нагрузки	-	30 мин	10 мин	90 с	50 с	40 с	30 с	15 с	8 с	5 с	-
Входной ток (А)	0,4	-	6	-	-	-	-	33	-	-	42
¹ - максимальный ток со стандартными кабелями 2 х 5 м, 50 мм2; ² - при 800 А и выше мгновенное отключение. Указанные значения соответствуют максимальному времени нагрузки от холодного состояния при 25°С. Они не справедливы для повторных испытаний.
Выход переменного тока (CATI), модель 230 В
Параметр	Значение
Ток (А)	0					660
Напряжение (В)	11,2					4,5
Время максимальной нагрузки	Длительное					2 секунды
Время покоя	-					4 минуты
Выходы постоянного и переменного тока не должны нагружаться одновременно
Параметры окружающей среды
Параметр				Значение
Область применения				Прибор предназначен для использования на высоковольтных подстанциях и промышленном оборудовании
Рабочая температура				От 0 °С до +50 °С
Температура хранения и транспортировки				От -40 °С до +70 °С
Влажность				5% - 95%, без конденсации влаги
Соответствие европейским стандартам
Параметр				Значение
LVD (Low Voltage Directive)				Директива о низком напряжении 73/23/ EEC с дополнением 93/68/EEC
EMC (электромагнитная совместимость)				Директива EMC 89/336/EEC с дополне-ниями 91/263/EEC, 92/31/EEC и 93/68/EEC
Общие характеристики
Напряжение сети питания				115/230 В переменного тока, 50/60 Гц
Потребляемая мощность (максимальная)				115 В, 5980 ВА (при выходе 600 А); 230 В, 9660 ВА
Защита				Миниатюрный выключатель, плавкий предохранитель, программа
Размеры прибора				350 x 270 x 220 мм
Размеры кейса для переноски				610 х 290 х 360 мм
Масса, модель на 115 В				24 кг, 38,9 кг с дополнительными принадлежностями и кейсом для переноски
Масса, модель на 230 В				23,7 кг, 38,6 кг с дополнительными принадлежностями и кейсом для переноски
Дисплей				Жидкокристаллический
Доступные языки				Английский, немецкий, французский, испанский, шведский
Токовые кабели				2 х 5 м, 50 мм²
Измерительные кабели				2 х 5 м, 2,5 мм²
Дополнительные наборы токовых кабелей				Набор №1 (удлинители кабелей 2 х 5 м, 50 мм²); Набор №2 (удлинители кабелей 2 х 10 м, 50 мм²); 2 х 15 м 95 мм²
Размеры прибора				350 x 270 x 220 мм
Размеры кейса для переноски				610 х 290 х 360 мм
Масса, модель на 115 В				24 кг, 38,9 кг с дополнительными принадлежностями и кейсом для переноски
Масса, модель на 230 В				23,7 кг, 38,6 кг с дополнительными принадлежностями и кейсом для переноски

№	Наименование	Количество
1	Микроомметр MOM690	1
