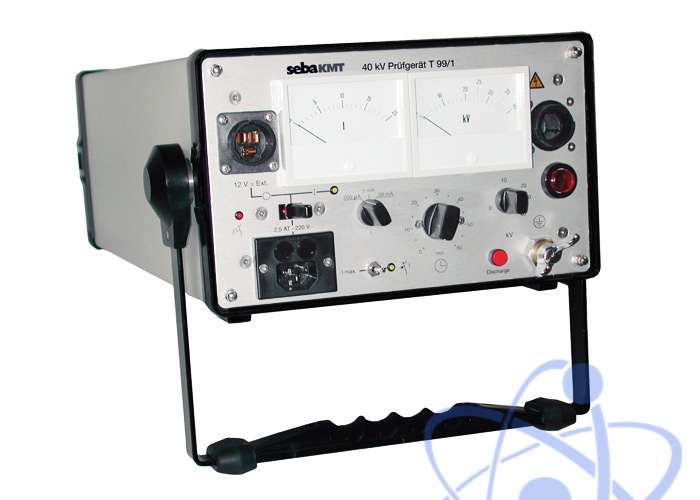

T 99/1 — прибор для испытания постоянным напряжением до 40 кВ


Под заказ

Производитель
Гарантия
12 мес
Межповерочный интервал
24 мес.
Артикул
25814

Оригинальный прибор

Назначение прибора для испытания постоянным напряжением до 40 кВ T 99/1:

Испытательный прибор высокого напряжения T 99/1 - это переносной прибор, который вырабатывает постоянное напряжение величиной до 40 кВ.

Испытательный прибор T 99/1 применяется для:

  • испытания на электрическую прочность кабелей, кабельных гарнитур, приборов и монтажа до максимального напряжения 40 кВ
  • локализации высокоомных и плавающих неисправностей кабелей по методу затухания в комбинации с рефлектометром в сетях среднего и низкого напряжения
  • перемещения высокоомных и плавающих дефектов кабеля в низкоомную область (прожиг).

Надежная защита от прикосновения ко всем частям прибора, находящимся под высоким напряжением и автоматическая разрядка испытываемого объекта после отключения, или пропадания рабочего напряжения обеспечивают максимальную защиту обслуживающего персонала. Вследствие того, что прибор устойчив к коротким замыканиям и благодаря относительно высокому выходному току прибор T 99/1 может также применяться для определения мест неисправностей в кабелях.

Особенности прибора для испытания постоянным напряжением до 40 кВ T 99/1:

  • Малый вес (каскад высокого напряжения изолирован газом SF6);
  • Напряжение непрерывно регулируется до 40 кВ;
  • Измерение тока в трех диапазонах: 200 мА, 2 мА, 20 мА;
  • 12 В батарея и 230 В питание от сети;
  • Встроенное разрядное устройство и автоматическая разрядка при отключении прибора, пропадании рабочего напряжения или при нажатии кнопки разрядки;
  • Встроенный таймер с установкой 0 - 60 мин;
  • Регулируемое выходное напряжение;
  • Отключение при перегрузке по току.

Технические характеристики установки T 99/1:

Параметр Значения
Напряжение на холостом ходу 40 кВ
Ток короткого замыкания Около 15 мА
Ток отключения 2 мА
Максимальный ток при напряжении 35 кВ 2,5 мА
Питание Сеть 230 В AC ± 10%
Внешний аккумулятор 12 В DC
Максимальная ёмкость разряда 10 мкФ
Энергопотребление 220 ВА
Габариты 260 х 160 х 400 мм
Вес Около 15 кг
Наименование Количество
1 Испытательный прибор T 99/1 40 kВ DC 1
2 Подводка к сети 2.5 m 0336 1
3 Заземляющий провод 2.5 м 0313 1
4 Зажим заземления 0403 1
5 ВВ соединительный провод 3 м K 705 1
6 Контактные зажимы L 909 1
7 Документация 1

Дополнительная комплектация T 99/1:

(Поставляется за отдельную плату)

Наименование
1 Защитное сопротивление H 807 для U> 20 kВ
2 Соединительный провод к батарее 10 m L 501
3 Сумка для принадлежностей 0890
