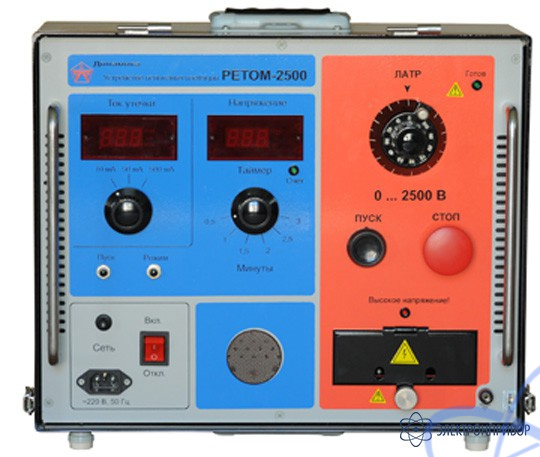

РЕТОМ-2500 — прибор для проверки электрической прочности изоляции

Производитель

Динамика

Гарантия

36 мес

Артикул

20026

Сертификат дилера

jpg

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение прибора для проверки электрической прочности изоляции РЕТОМ-2500:

Прибор для проверки электрической прочности изоляции РЕТОМ-2500 предназначен для проведения испытаний изоляции электрооборудования и аппаратов электроустановок потребителей повышенным напряжением до 2,5 кВ промышленной частоты на электрических станциях, подстанциях и в энергохозяйстве промышленных предприятий.

Прибор РЕТОМ-2500 может использоваться как отдельное устройство, так и в составе комплекса РЕТОМ-11М. Он питается от сети ~220 В, 50 Гц и содержит:

силовой источник высокого напряжения переменного тока;
встроенные цифровые приборы: вольтметр, секундомер, миллиамперметр.

Прибор обеспечивает:

выдачу регулируемого однофазного переменного напряжения 100...2500 В промышленной частоты;
задание выдержки времени со звуковой сигнализацией по окончании счета, в течение которого на выходе прибора присутствует напряжение, на интервалы 0,5; 1; 1,5; 2; 2,5; 3 мин.;
измерение напряжения, выдаваемого на испытуемый объект, с пределом измерения 2500 В;
измерение тока утечки при испытании повышенным напряжением с пределами измерения 10; 50; 500 мА;
фиксация на индикаторах значений напряжения, тока утечки, времени подачи повышенного напряжения и времени до момента пробоя.

Прибор РЕТОМ-2500 внесен в реестры средств измерений России, Украины, Беларусии, Казахстана.

Обеспечение безопасности работ:

В приборе РЕТОМ-2500 предусмотрены следующие меры, обеспечивающие безопасность:

высоковольтные гнезда прибора имеют гальваническую изоляцию от питающей сети ~220 В ;
высоковольтные гнезда выполнены в кожухе и защищены крышкой, исключающей возможность случайного прикосновения
два датчика проверки готовности устройства к работе: датчик нулевого положения ручки ЛАТР и датчик закрытия защитной крышки;
сетевой выключатель снабжен подсветкой и термопрерывателем. Время автоматического срабатывания термопрерывателя зависит от мощности потребления на выходе устройства;
световой индикатор нулевого положения ручки ЛАТР и световой индикатор наличия высокого напряжения на высоковольтных гнездах;
звуковая индикация пробоя, наличия высокого напряжения, не готовности ЛАТР;
снятие остаточного заряда с испытуемого объекта, путем подключения выходных силовых клемм после снятия высоковольтного напряжения к разрядной цепи.

Технические характеристики прибора РЕТОМ-2500:

Источник высокого напряжения:

Параметр	Значение
Диапазон регулировки выходного напряжения переменного тока частоты (50±1) Гц, В	100 - 2500
Максимальный выходной ток, А	0,5
Номинальная выходная мощность, ВА	1250
Защита	термовыключатель E-T-A 2-5700, 8А

Встроенный цифровой миллиамперметр:

Параметр	Значение
Диапазоны измерения переменного тока частоты (50±1) Гц, мА	0,5-(2-10); 2,5-(5-50); 25-500
Предел осн. относительной погрешности измерения, %, не более: для диапазона 2-10 мА для диапазона 5-50 мА для диапазона 25-500 мА	±[5 + 0,4(X_k/x-1)] ±[2,5 + 0,4(X_k/x-1)] ±[2 + 0,15(X_k/x-1)]
Предел доп. температ. погрешности измерения, %/10°С, не более	±0,75

Встроенный цифровой вольтметр:

Параметр	Значение
Диапазон измер. напряж.перем. тока част. (50+-1) Гц, В, не более	(100-2500) - 3000
Предел осн. относительной погрешности измерения, %, не более	±[1,5 + 0,15(X_k/x-1)]
Предел доп. температ. погрешности измерения, %/10°С, не более	±0,75

Встроенный цифровой таймер:

Параметр	Значение
Интервалы выдержки времени, мин	0,5; 1; 1,5; 2; 2,5; 3
Предел основной отн. погрешности измерения, % , не более	±3
Предел доп. температурной погрешности измерения,%/10°С	±0,5

Общие параметры:

Параметр	Значение
Напряжение питания, В	~(220+22-33)
Частота напряжения питания, Гц, содержанием гармоник до 5%	50±1
Потребляемая мощность, ВА, не более	1700
Электрическое сопротивление изоляции между: цепями сетевого питания и корпусом, МОм, не менее цепями сетев. питан. и клеммами выс. напр-я,МОм, не менее клеммами высокого напряжения и корпусом, МОм, не менее	20 20 20
Электрическая прочность изоляции между: цепями сетевого питания и корпусом, кВ, не менее цепями сетев. питан. и клеммами выс. напр-я, кВ, не менее клеммами высокого напряжения и корпусом, кВ, не менее	1.5 5 5
Габаритные размеры, мм, не более	455x380x205
Масса, кг, не более	23

Х_к - конечное значение диапазона измерения соответствующей величины,
х - измеренное значение соответствующей величины.

Условия применения:

Параметр	Значение
Диапазон температур окружающей среды, °С	от -20 до +50
Относительная влажность воздуха при 25 °С, %, не более	80
Атмосферное давление, кПа	от 84 до 106,7
Группа условий эксплуатации по ГОСТ 17516.1	М23
Степень защиты: по оболочке по высоковольтным клеммам	IP20 IP40
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0	1

Характеристики надежности :

Параметр	Значение
Средний срок службы устройств, лет, не менее	6
Средняя наработка на отказ, ч, не менее	5000
Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, ч, не более	4

№	Наименование	Количество
1.	Прибор Ретом-2500	1
2.	Сумка для транспортирования прибора	1
3.	Кабель высоковольтный	2
4.	Концеватели на кабель	2
5.	Ролик сменный на ЛАТР	1
