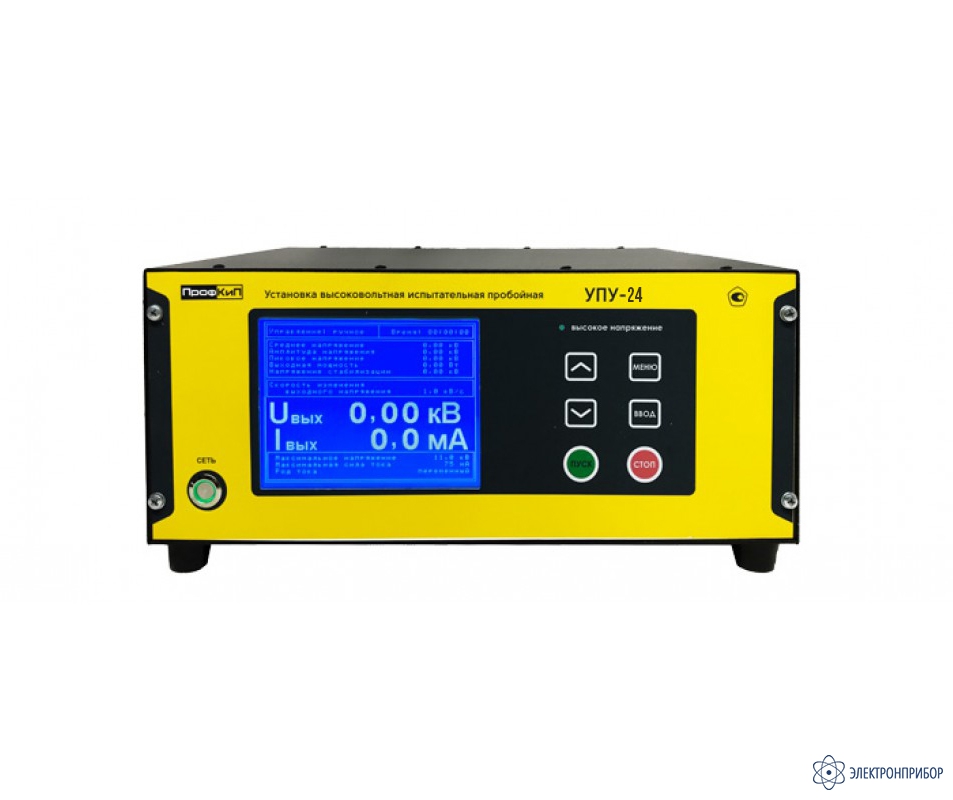

ПрофКиП УПУ-24 — установка высоковольтная испытательная пробойная

Производитель

ПрофКИП

Межповерочный интервал

12 мес

Артикул

59930

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение установки высоковольтной испытательной пробойной ПрофКиП УПУ-24:

Установка высоковольтная испытательная пробойная ПрофКиП УПУ-24 - предназначена для генерирования напряжения постоянного и переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, изоляции электрооборудования, ограничителей перенапряжений, твердых диэлектриков, средств защиты и т.д.

Особенности установки высоковольтной испытательной пробойной ПрофКиП УПУ-24:

Высокая точность измерения напряжения и тока;
Встроенное разрядное устройство;
Переключение рода тока переменный /постоянный через меню;
Автоматический и ручной режим работы, таймер;
Звуковое предупреждение о включении высокого напряжения;
Большой и четкий графический дисплей;
Интуитивно понятный интерфейс управления;
LAN порт для удаленного управления и автоматизации измерений (Опция);
Удобные, надежные металлические ручки для переноски.

Технические характеристики установки высоковольтной испытательной пробойной ПрофКиП УПУ-24:

Параметр	УПУ-1	УПУ-5	УПУ-6	УПУ-10	УПУ-15	УПУ-21	УПУ-22	УПУ-24	УПУ-200	УПУ-300	УПУ-500
Диапазон измерения напряжения переменного тока промышленной частоты	1	5	6	10	15	10	10	20	11	11	11
Диапазон измерения напряжения постоянного тока, Кв	1	5	6	10	11	10	10	10	11	11	11
Диапазон измерения силы переменного тока, мА	600	150	150	20	50	100	100	20	200	300	450
Диапазон измерения силы постоянного тока, мА	200	20	20	10	10	15	30	5	50	50	50
Потребляемая мощность Вт (не более):	1000	1000	1000	500	1000	1200	1800	1000	3500	4200	6500
Максимальная выходная мощность в нагрузку, Вт	500	500	500	240	450	500	1000	400	2000	3000	4500
Пределы допускаемой относительной погрешности измерения напряжения переменного тока промышленной частоты	± (1,0+0,1·( u_предел/ u-1))
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока	± (1,0+0,1·( u_предел / u-1))
Пределы допускаемой относительной основной погрешности измерения силы переменного тока промышленной частоты	± (1,0+0,1· ( i_предел / i-1))
Пределы допускаемой относительной основной погрешности измерения силы постоянного тока	± (1,0+0,1·( i_предел/i-1))
Программируемое время испытания, мин	1 м … 59 м
Программируемое время испытания, час	0 ч … 24 ч
Отключение высокого напряжения по окончании испытания	Ручное / Автоматическое
Снятие заряда с емкостной нагрузки	Встроенное
Регулировка выходного испытательного напряжения	Ручной / Автоматический
Полярность выходного напряжения постоянного тока	Отрицательная (по специальному заказу возможно изготовление установки с положительной полярностью)
Максимальное время работы	не более 8ч – при загрузке не более 20% не более 1ч – при загрузке 100% (с последующим отключением высокого напряжения на 1ч)
Возможность подключения внешнего контакта блокировки подачи высокого напряжения	Есть
Подключение внешней лампы индикации (230 в, 2 а) наличия высокого напряжения	Есть
Напряжение сети	220 ± 22В
Частота	50Гц
Габаритные размеры блока индикации (не более) мм	165 х 365 х 340	165 х 365 х 340	165 х 365 х 340	165 х 365 х 340	165 х 365 х 340	165 х 365 х 340	165 х 365 х 340	165 х 365 х 340	165 х 365 х 340	165 х 365 х 340	165 х 365 х 340
Габаритные размеры высоковольтного блока (не более) мм	-	-	-	-	-	-	335 х 330 х 325	-	380 х 375 х 330	425 х 400 х 395	455 х 440 х 425
Вес блок индикации (не более) кг	20	27	27	25	27	27	14	27	14	14	14
Вес высоковольтного блока (не более) кг	-	-	-	-	-	-	40	-	49	65	78
* U – измеренное значение напряжения, кВ; U_предел – верхний предел диапазона измерений напряжения, кВ; I – измеренное значение силы тока, мА; I_предел – верхний предел диапазона измерений силы тока, мА;

№	Наименование	Количество
1	Установка высоковольтная испытательная пробойная ПрофКиП УПУ-24	1
2	Высоковольтный кабель	1
3	Кабель сетевой	1
4	Предохранитель	2
5	Руководство по эксплуатации	1
