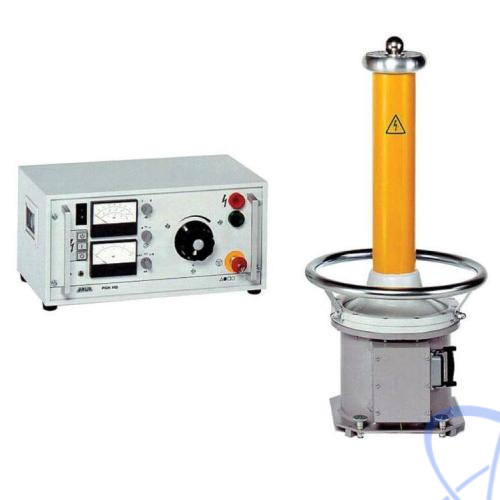

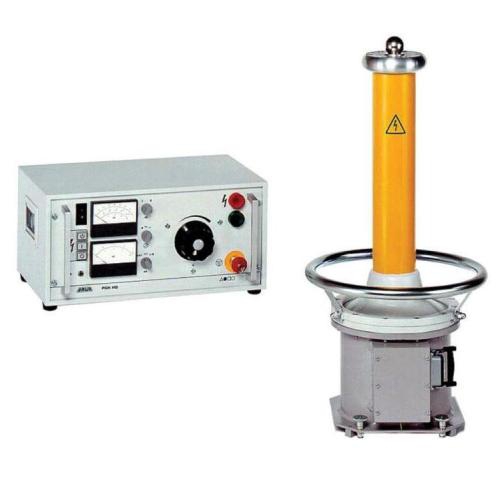

PGK110/5 HB — высоковольтная испытательная установка

Описание установки высоковольтной испытательной PGK110/5 HB:

Состоит из блока управления и в/в блока. В блоке управления собраны все элементы управления, что позволяет управлять процессом испытания с безопасного расстояния. В зависимости от режима эксплуатации в в/в блоке используется стержень выпрямителя или стержень с резистором. Полярность контрольного постоянного напряжения может быть изменена путем изменения полярности (переворота) выпрямителя в в/в блоке.

Все приборы серии PGK HB устойчивы к короткому замыканию и обладают устройством измерения напряжения с токовой компенсацией. Для разрядки емкостных объектов испытания при работе в режиме постоянного напряжения в объем поставки каждого прибора входит соответствующий разрядный и заземляющий стержень.

Особенности установки высоковольтной испытательной PGK110/5 HB:

Испытание средне- и высоковольтных кабелей;
Выходное напряжение постоянного тока до 110 кВ; выходное напряжение с положительной или отрицательной полярностью;
Испытание переменным током до 80 кВ для распределительных устройств, сборных шин и изолирующих элементов;
Простая в использовании конструкция, состоящая из двух частей.

Технические характеристики установки высоковольтной испытательной PGK110/5HB:

Параметр	RGK110 HB	RGK110/5 HB
Максимальное выходное напряжение, кВ -Переменного тока -Постоянного тока	80 110	80 110
Пределы допускаемой приведенной погрешности измерения напряжения постоянного и переменного тока в рабочих условиях, %	± 2,5
Максимальная сила выходного тока не более, мА -Переменного тока -Постоянного тока	14 5	66 22
Ток короткого замыкания не более, мА -Переменного тока -Постоянного тока	30 17	137 104
Напряжение / Частота сети	от 200 до 260 В / 50/60 Гц от 100 до 130 В / 50/60 Гц (с внешним автотрансформатором)
Потребляемая мощность не более, В·А -Нормальная работа -Режим КЗ	1380 2650	5750 11700
Габаритные размеры блока управления, мм (ШхВхГ)	506 х 258 х 319	506 х 572 х 390
Габаритные размеры высоковольтного блока (Высота / Диаметр), мм	1126/473	1320/640
Масса блока управления, кг	17	51
Масса высоковольтного блока, кг	75	162
Рабочие условия эксплуатация: -Температура окружающего воздуха, °С -Относительная влажность, % -Атмосферное давление, кПа	от 0 до + 45 до 90 без конденсации от 86,7 до 106,7
Устойчивость к условия транспортирования	Группа "3" ГОСТ 22261-94 с расширенными параметрами по температуре от -20 до +60 °С и относительной влажности до 95% при 30 °С

№	Наименование	Количество
1	Высоковольтный блок PGK110/5HB	1
2	Блок управления PGK110/5HB	1
3	Разрядный и заземляющий стержень GDR 120-750	1
4	Соединительный кабель установка-модуль управления, 5м	1
5	Кабель заземления, 3м	1
6	Высоковольтный кабель с клещами , 2,5 м	1
7	Кабель питания	1
8	Стержень выпрямителя для режима DC, встроен в в/в блок	1
9	Стержень с резистором для режима переменного тока	1
10	Специальный ключ для смены стержней	1
11	Руководство по эксплуатации	1

Доплнительная комплектация

Наименование	Цена
Разрядный и заземляющий стержень GDR 120-750	По запросу
Рама для транспортировки высоковольтного блока	По запросу
Складной штатив, высота 12 RU (553 мм), для 19-дюймовых приборов	По запросу
Автоматическое разрядное устройство EM 110; 45 кДж	По запросу
Транспортировочный кейс для блока управления. Габариты (Ш x В x Г) прибл. 596 x 616 x 596 мм	По запросу
Транспортировочный кейс для высоковольтного блока. Габариты (Ш x В x Г) прибл. 730 x 1545 x 730 мм	По запросу
Внешнeе устройство аварийного выключения с сигнальными лампами, включая соединительный кабель на ручном барабане, 25 м	По запросу
Внешнeе устройство аварийного выключения с сигнальными лампами, включая соединительный кабель на ручном барабане, 50 м	По запросу
Внешний автотрансформатор 110/230 В; 6 кВА	По запросу
Стержень выпрямителя	По запросу
Стержень с резистором	По запросу
