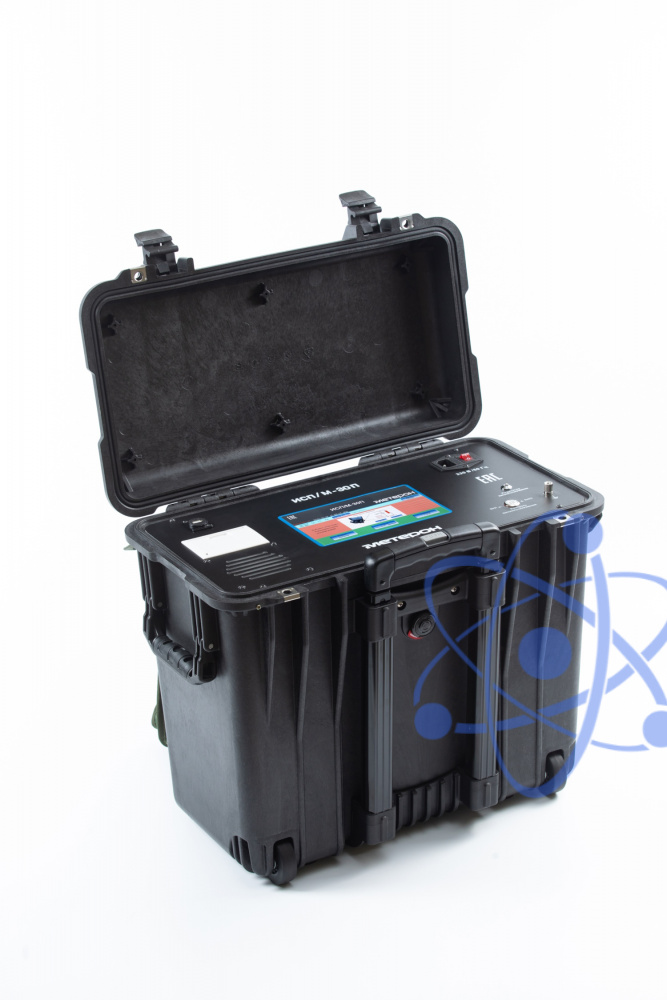

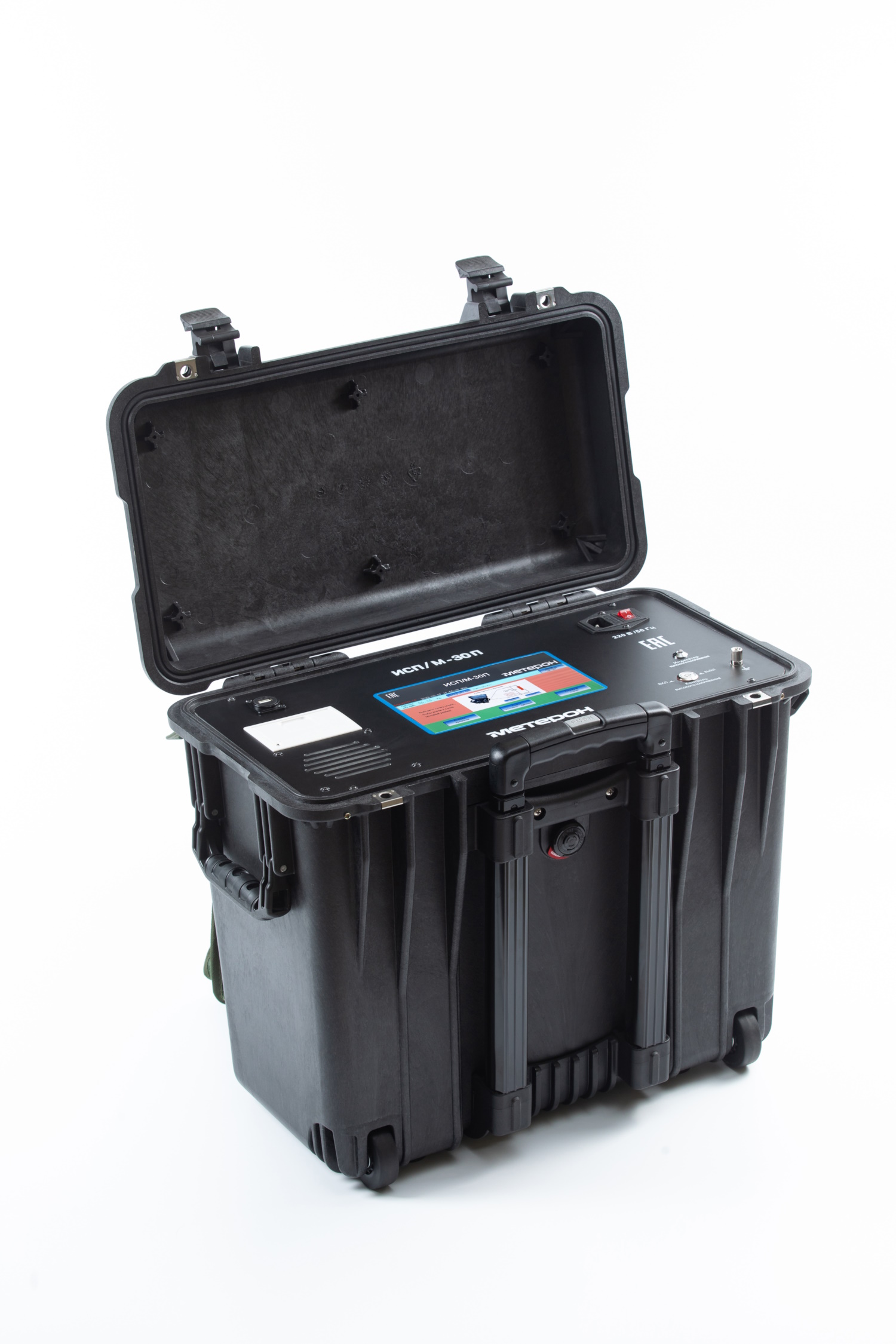

Установка Метерон ИСП-30 предназначена для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) с помощью высокого напряжения сверхнизкой частоты (СНЧ) до 30 кВ.
Установка имеет функцию автоподстройки частоты для удобства пользователя, также возможно испытание с заданной частотой.
Функции
- Определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена и других изолированных цепях, имеющих значительную электрическую ёмкость изоляции путём подачи на них испытательного напряжения сверхнизкой частоты (СНЧ).
Особенности
- Возможен заказ установки с опцией испытания постоянным током.
-
Индикация кривых напряжения и тока.
-
Полностью автоматический блок управления.
-
Замкнутый контур управления напряжением с отрицательной обратной связью, выход без эффекта повышения мощности.
-
Встроенный принтер
-
Цветной сенсорный ЖК-дисплей (154*86 мм),
-
Хранение результатов тестирования для последующего поиска и печати.
-
Автоматическое регулирование частоты 0,1 Гц, 0,05 Гц, 0,02 Гц, 0,01 Гц.
-
60 минут непрерывной работы.
Возможен заказ установок с тремя различными комбинациями опциональных функций:
- Измерение тангенса угла диэлектрических потерь, измерение емкости, измерение сопротивления изоляции;
-
Измерение частичных разрядов и измерение емкости;
-
Измерение тангенса угла диэлектрических потерь, измерение частичных разрядов, измерение емкости и сопротивления изоляции.
Метрологические характеристики
Характеристика
|
Диапазон
|
Погрешность
|
Примечение
|
Воспроизведение напряжения переменного тока (синус) 1)
|
От 1 до 30 кВ
|
±3% от измеренного значения
|
Выходная частота2) : 0,1 Гц; 0,05 Гц; 0,02 Гц; 0,01 Гц. Ручная и автоматическая регулировка.
|
Воспроизведение напряжения постоянного тока
|
От 1 до 30 кВ
|
±3% от измеренного значения
|
Опция
|
Измерение силы переменного тока
|
От 0 до 20 мА
|
±3% от измеренного значения
|
|
Измерение силы постоянного тока
|
От 0 до 2 мА
|
±3% от измеренного значения
|
Опция
|
1) Искажение формы напряжения не более 5%
2) Отклонение частоты не более 0,5%
|
Метрологические характеристики опциональных функций
Характеристика
|
Диапазон
|
Разрешение
|
Погрешность
|
Примечание
|
Тангенс угла диэлектрических потерь
|
От 10-5 до 0,655
|
10-5
|
±1 % от измеренного значения
|
Диапазон испытательного напряжения от 1 до 40 (30 для ИСП-30) кВ
|
Измерение кажущегося разряда
|
От 0,01 до 200 пКл
|
0,01 пКл
|
±3 % от измеренного значения
|
Диапазон испытательного напряжение равен диапазону напряжения установки
|
Электрическая емкость
|
От 0,001 до 6 мкФ
|
0,001 мкФ
|
±3 % от измеренного значения
|
|
Сопротивление изоляции
|
От 0,01 до 65 ГОм
|
0,01 ГОм
|
±3 % от измеренного значения
|
|
Общие характеристики
Характеристика
|
Значение
|
Примечание
|
Максимальная ёмкость объекта испытания
|
6 мкФ
|
|
Источник питания
|
Однофазная сеть переменного тока 220/110 В, 50 Гц
|
|
Рабочие условия
|
Температура от -20 до + 50 °C
|
|
Относительная влажность не более 85%
|
|
Габаритные размеры блока управления
|
400 мм × 310 мм × 200 мм
|
|
Габаритные размеры бустера
|
290 мм x 150 мм × 350 мм
|
|
Габаритные размеры конденсатора
|
Ø90x310(H)
|
Только для установки с опцией испытания постоянным током.
|
Масса блока управления
|
5 кг
|
|
Масса бустера
|
25 кг
|
|
Масса конденсатора
|
3 кг
|
Только для установки с опцией испытания постоянным током.
|
Стандартный комплект поставки

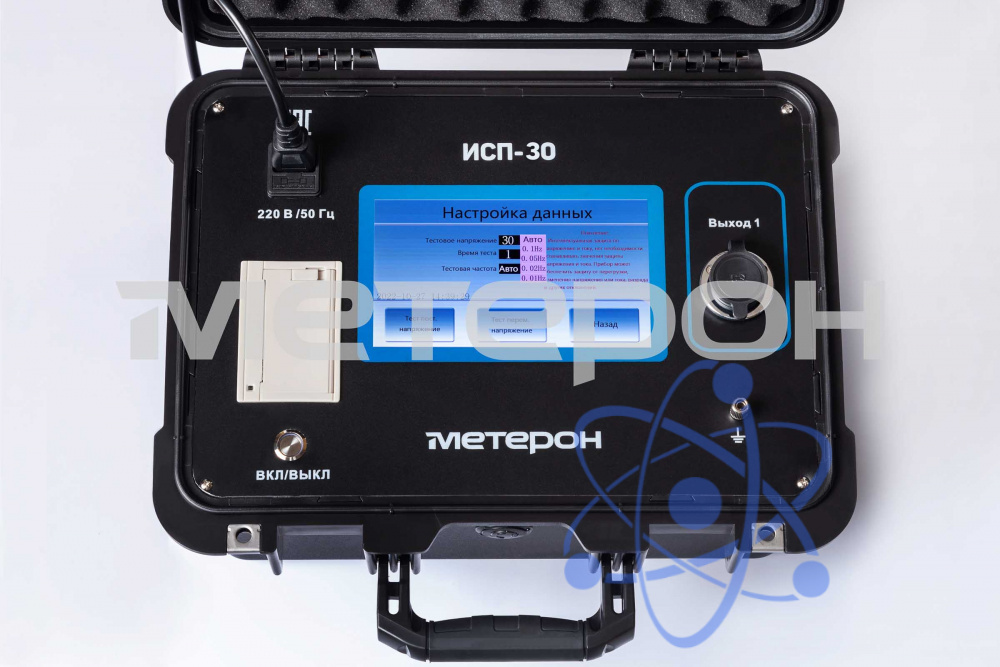

- Блок управления ИСП-30
-
Бустер 30 кВ
-
Конденсатор (только для установки с опцией испытания постоянным током)
