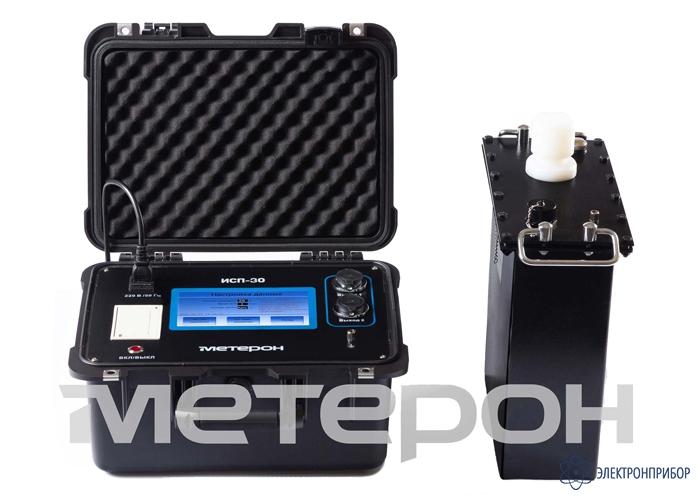

Метерон ИСП/М-30 — испытательная установка СНЧ

Производитель

Метерон

Межповерочный интервал

24 мес

Артикул

74388

Сертификат дилера

jpg

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение испытательной установки СНЧ Метерон ИСП/М-30:

Установка Метерон ИСП/М-30 предназначена для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) с помощью высокого напряжения сверхнизкой частоты (СНЧ) до 30 кВ, а также для испытаний бумажно-масляной изоляции кабелей и оболочки кабелей СПЭ постоянным напряжением. Установка имеет функцию автоподстройки частоты для удобства пользователя, также возможно испытание с заданной частотой.

Функции испытательной установки СНЧ Метерон ИСП/М-30:

определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена и других изолированных цепях, имеющих значительную электрическую ёмкость изоляции путём подачи на них испытательного напряжения сверхнизкой частоты (СНЧ);
испытания бумажно-масляной изоляции кабелей и оболочки кабелей из сшитого полиэтилена (СПЭ) постоянным напряжением с измерением тока утечки (только для установки Метерон ИСП/М-30 (с функцией испытания постоянным напряжением)).

Варианты исполнения испытательной установки СНЧ Метерон ИСП/М-30:

Испытательная установка СНЧ Метерон ИСП/М-30 выпускается в двух исполнениях:

Метерон ИСП/М-30 (стандартное исполнение) для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) с помощью высокого напряжения сверхнизкой частоты (СНЧ) до 30 кВ;
Метерон ИСП/М-30 (с функцией испытания постоянным напряжением) для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) с помощью высокого напряжения сверхнизкой частоты (СНЧ) до 30 кВ, а также для испытаний бумажно-масляной изоляции кабелей и оболочки кабелей СПЭ постоянным напряжением.

Возможен заказ установок с тремя различными комбинациями опциональных функций:

измерение тангенса угла диэлектрических потерь, измерение емкости, измерение сопротивления изоляции;
измерение частичных разрядов и измерение емкости;
измерение тангенса угла диэлектрических потерь, измерение частичных разрядов, измерение емкости и сопротивления изоляции.

Технические характеристики испытательной установки СНЧ Метерон ИСП/М-30:

Характеристика	Диапазон	Погрешность		Примечание
Метрологические характеристики
Воспроизведение напряжения переменного тока (синус)¹⁾	От 1 до 30 кВ	±3% от измеренного значения		Выходная частота²⁾: 0,1 Гц; 0,05 Гц; 0,02 Гц; 0,01 Гц. Ручная и автоматическая регулировка
Воспроизведение напряжения постоянного тока	От 1 до 30 кВ	±3% от измеренного значения		Только для установки Метерон ИСП/М-30 с постоянным напряжением
Измерение силы переменного тока	От 0 до 20 мА	±3% от измеренного значения
Измерение силы постоянного тока	От 0 до 2 мА	±3% от измеренного значения		Только для установки Метерон ИСП/М-30 с постоянным напряжением
Характеристика	Диапазон	Разрешение	Погрешность	Примечание
Метрологические характеристики опциональных функций
Тангенс угла диэлектрических потерь	От 10^-5 до 0,655	10^-5	±1 % от измеренного значения
Измерение кажущегося разряда	От 0,01 до 200 пКл	0,01 пКл	±3 % от измеренного значения	Диапазон испытательного напряжение равен диапазону напряжения установки
Электрическая емкость	От 0,001 до 6 мкФ	0,001 мкФ	±3 % от измеренного значения
Сопротивление изоляции	От 0,01 до 65 ГОм	0,01 ГОм	±3 % от измеренного значения
Характеристика		Значение		Примечание
Общие характеристики
Максимальная ёмкость объекта испытания		6 мкФ
Источник питания		Однофазная сеть переменного тока 220/110 В, 50 Гц
Рабочие условия		Температура от -20 до + 50 °C
		Относительная влажность не более 85%
Габаритные размеры блока управления		400 мм × 310 мм × 200 мм
Габаритные размеры бустера		290 мм x 150 мм × 350 мм
Габаритные размеры конденсатора		Ø90x310(H)		Только для установки Метерон ИСП/М-30 с постоянным напряжением
Масса блока управления		5 кг
Масса бустера		25 кг
Масса конденсатора		3 кг		Только для установки Метерон ИСП/М-30 с постоянным напряжением

Примечание:
¹⁾Искажение формы напряжения не более 5%.
²⁾ Отклонение частоты не более 0,5%.

№	Наименование	Количество
1	Блок управления ИСП/М-30 в выбранном исполнении	1
2	Бустер 30 кВ	1
3	Набор измерительных кабелей	1
4	Конденсатор	1
