Назначение испытательного комплекса ИК-02-СНЧ-62:

Комплексы ИК-02-СНЧ-62 предназначены для испытаний кабелей с изоляцией из сшитого полиэтилена напряжением сверхнизкой частоты 0,1 Гц и для испытаний кабелей с бумажно-масляной изоляцией постоянным напряжением. Вспомогательная функция комплексов – высоковольтный прожиг изоляции кабелей постоянным напряжением до 62 кВ.

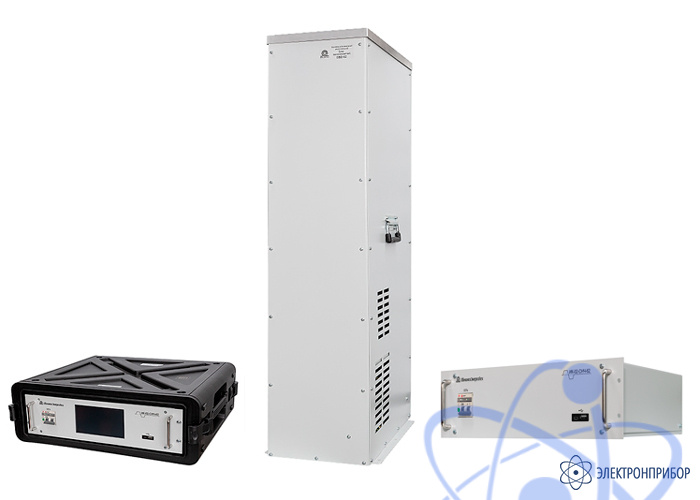

Испытательные комплексы ИК-02-СНЧ-62 выпускаются в двух вариантах – автономном ИК-02-СНЧ-А-62 и встраиваемом ИК-02-СНЧ-В-62.

Описание испытательного комплекса ИК-02-СНЧ-62:

Испытательные комплексы позволяют работать без снижения испытательной частоты 0,1 Гц на кабелях номиналом 35 кВ длиной до 10 км.

Встроенный вариант ИК-02-СНЧ-В-62

В составе электротехнических лабораторий серий ЛК, ЛКП и ЛП встроенный вариант ИК-02-СНЧ-В-62 используется как верхняя ступень прожига при совместной работе с малогабаритным прожигающим устройством МПУ-3, а также как источник импульса при определении расстояния методом колебательного разряда по напряжению.

Управление комплексом осуществляется с центрального блока управления лаборатории.

Автономный вариант ИК-02-СНЧ-А-62

Автономный вариант комплекса ИК-02-СНЧ-А-62 самостоятельно используется потребителем. Все органы управления и индикации размещаются на передней панели силового блока.

В автономном варианте силовой блок размещается в защитном транспортном кейсе.

Актуализация нормативов:

Российский ГОСТ Р 55025-2012 "Кабели силовые с пластмассовой изоляцией на номинальное напряжение от 6 до 35 кВ включительно. Общие технические условия" не допускает снижения частоты ниже 0,1 Гц при проведении испытаний изоляции СПЭ-кабелей в зависимости от их длины или емкости нагрузки.

При синусоидальном сигнале сверхнизкой частоты амплитудой 62 кВ действующее напряжение составляет 44 кВ, что не соответствует требованиям российского ГОСТ Р 55025-2012 по испытаниям СПЭ-кабелей номиналом 35 кВ.

При прямоугольном сигнале сверхнизкой частоты амплитудой 62 кВ действующее напряжение равно амплитудному (62 кВ), что соответствует требованиям российского ГОСТ Р 55025-2012 по испытаниям СПЭ-кабелей номиналом 35 кВ.

Технические характеристики испытательного комплекса ИК-02-СНЧ-62:

Параметр	Значение
Форма напряжения	косинус-прямоугольное напряжение, постоянное
Максимальная емкость, на которую должна работать установка (для КЛ с изоляцией из сшитого полиэтилена)	не менее 3 мкФ на частоте 0,1 Гц и при действующем напряжении 62 кВ
Автоматическое разрядное устройство	да
Частота, Гц	0,1 (без снижения и повышения частоты при испытаниях)
Максимальная потребляемая мощность, кВА	3
Максимальный выходной ток (в том числе в режиме короткого замыкания), мА	80 ± 10
Продолжительность непрерывной работы	без ограничений
Возможность фиксации пробоя при испытаниях напряжением 0,1 Гц и постоянным напряжением	да
Испытательное СНЧ напряжение (0,1 Гц), кВ (для КЛ с изоляцией из сшитого полиэтилена)	62 (действующее)
Испытательное повышенное выпрямленное напряжение, кВ (для КЛ с бумажно-масляной пропитанной изоляцией)	62
Температура окружающей среды (рабочая)	-30...+40 °С
Конструктивное исполнение, моноблок/сборное устройство	сборное устройство
Масса частей комплекса (не более, кг): - силовой блок - высоковольтный блок	28 60

№	Наименование	ИК-02-СНЧ-А-62	ИК-02-СНЧ-В-62
1	Блок силовой БСА-01 (в кейсе)	1	-
2	Блок силовой БС-01 (без цифрового табло и кейса)	-	1
3	Блок высоковольтный БВВ-62	1	1
4	Жгут 1 (Сеть) Э.НЛ.0190.05	1	1
5	Жгут 6 Э.НЛ.0190.06	1	1
6	Жгут CAN Э.НЛ.0190.07	1	1
7	Кабель ОВК-1	-	1
8	Кабель сетевой ЭНЛ.0192.01.08	1	1
9	Кабель ВВ Э.НЛ.0190.02.11	1	1
10	Руководство по эксплуатации и паспорт	1	1
Комплект принадлежностей для проведения периодической поверки
1	Жгут 6 Э.НЛ.0190.06	-	1
2	Жгут1 (Сеть) Э.НЛ.0190.05	-	1
3	Жгут CAN Э.НЛ.0190.07	-	1
4	Кабель сетевой ЭНЛ.0192.01.08	-	1
5	Кабель USB	1	1
6	Флешь накопитель с ПО	1	1

Примечание. Длина соединительных жгутов и кабелей, при размещении генератора ИК02-СНЧ-В-62 в электротехнической лаборатории, определяется требованиями КД к конкретному виду шасси. Вид шасси указывается в договоре поставки.
