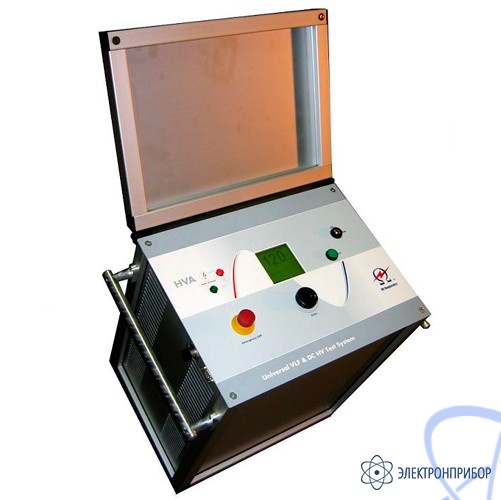

Особенности высоковольтной СНЧ установка повышенной мощности для испытаний кабелей с изоляцией из сшитого полиэтилена, 68 кВ HVA60-2:
- Выходная мощность: 2,0 µF, 0,1 Гц, 68 кВ пиковое, синус 48 кВ (действ.), прямоугольник 68кВ (действ.);
- Максимально возможная длина испытываемого кабеля 30 км;
- 0-68 кВ СНЧ AC (Пиковое), варьируемая частота 0,01 до 0,1 Гц;
- 0-68 кВ DC (постоянное, обоих полярностей);
- Полностью автоматическое тестирование;
- Цифровое измерение действующего значения тока и напряжения;
- Автоматическое измерение сопротивления и емкости;
- Функция осциллографа и определение пробоя;
- Функция дожига;
- Оптимизация частоты тестирования;
- Поставляется в комплекте с программным обеспечением;
- Интерфейс RS-232, USB;
- Питание 110-230 В, 50/60 Гц;
- Размеры 450x340x520 мм / Вес 57 кг.
Дополнительные функции высоковольтной СНЧ установка повышенной мощности для испытаний кабелей с изоляцией из сшитого полиэтилена, 68 кВ HVA60-2:
- Испытание защитной оболочки кабеля. В режиме «Испытания» к прибору присоединен только экран испытуемого кабеля (он должен быть раземлен с обеих сторон). На экран подается испытательное напряжение до 5 кВ и измеряется ток утечки. Единых норм величины тока утечки в России нет, (по разным данным его величина допускается от 0.2 до 1 μА) но, если утечка существенна, значит, оболочка повреждена и нужно переходить к режиму предварительного определения места повреждения;
- Точное определение места повреждения на местности. При протекании тока через повреждение оболочки ток на поверхности земли меняет знак относительно направления линии кабеля. При работе шаговым методом измерительный блок используется в качестве источника импульсов, а непосредственно для обнаружения места повреждения используются два электрода и переносной индикаторный прибор поиска. Оператор перемещает электроды по трассе кабеля, а отклонение стрелки прибора поиска показывает направление к месту повреждения. При приближении к месту повреждения напряжение на грунте растет, а после попадания места повреждения в створ электродов начинает уменьшаться. Последовательно измеряя напряжения на грунте и сближая электроды, мы выходим на точку смены знака отклонения стрелки. Это и есть место повреждения;
- Тестер вакуумных камер выключателей. Данный режим используется для определения возможности вакуумной камеры выключателя противостоять пробою.
