HVA60TD — высоковольтная испытательная установка


Реестр ГСИ РК до 31.03.2021 г.

Под заказ

Сертификаты
Производитель
Межповерочный интервал
24 мес.
Артикул
31479

Оригинальный прибор

Назначение высоковольтной испытательной установки HVA60TD

  • Формирование и измерение высокого напряжения специальной формы инфранизкой частоты
  • Формирование и измерение высокого напряжения постоянного тока
  • Измерения тангенса угла диэлектрических потерь

Принцип действия высоковольтной испытательной установки HVA60TD

Принцип действия высоковольтной испытательной установки HVA60TD основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации выпрямленного напряжения и индуктивно-емкостной цепи.

На выходе установки HVA60TD может быть установлено напряжение постоянного тока обеих полярностей, симметричное высоковольтное синусоидальное напряжение или импульсы прямоугольной формы. При этом у формируемых инфранизкочастотных напряжений длительность положительного и отрицательного полупериода одинакова, амплитуды полуволн равны и не зависят от емкости нагрузки. Частота формируемого напряжения определяется частотой коммутации.

Установка HVA60TD может работать как в ручном, так и в автоматическом режимах работы.

Область применения высоковольтной испытательной установки HVA60TD

  • Испытание прочности и разрушающий пробой изоляции кабелей
  • Проверка электрической прочности и определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена, других изолированных электрических цепях

Преимущества высоковольтной испытательной установки HVA60TD

  • Установка оснащена памятью для хранения результатов измерений и интерфейсами связи с персональным компьютером типа USB, RS-232 и Bluetooth
  • В основе конструкции лежит сухая высоковольтная система генерации высокого напряжения на элементах силовой электроники, без использования масляных трансформаторов
  • Основные узлы: высоковольтный блок, ограничительный и разрядный резисторы, микропроцессор, АЦП, ЦАП, цветной ЖК-дисплей, кнопки управления

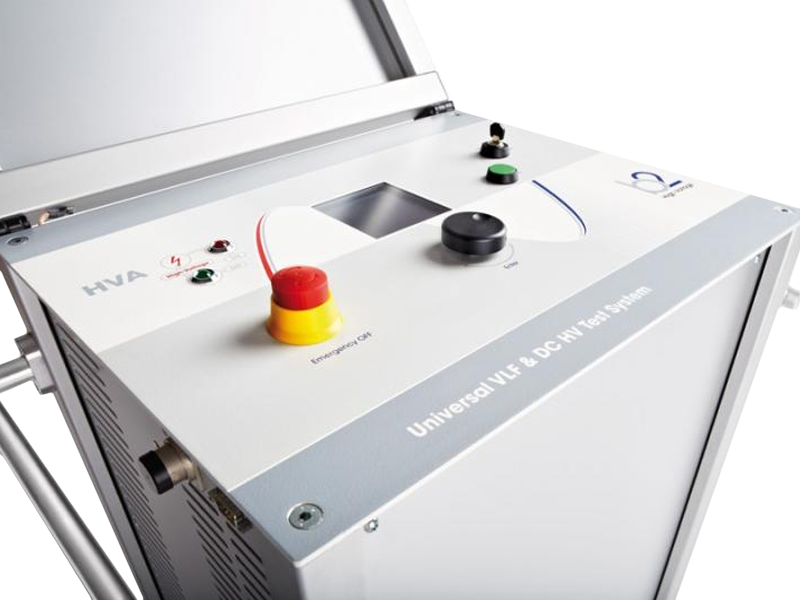

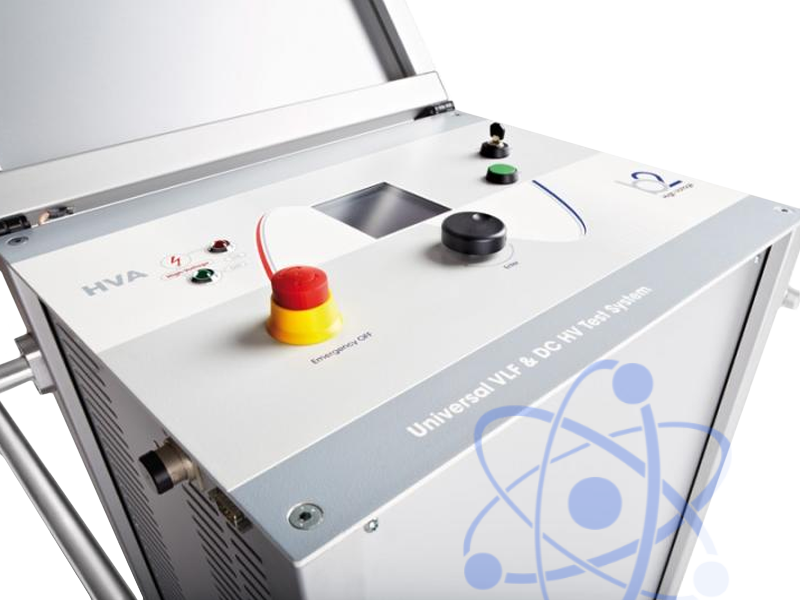

  • Установка выполнена в металлических корпусах. На верхней панели расположены органы управления, закрывающиеся откидывающейся крышкой, на боковых – высоковольтный выход, разъем сети питания, вентиляторы обдува, клеммы заземления. По бокам корпуса размещены ручки для переноски.
  • Установка относится к ремонтируемым и восстанавливаемым изделиям

Особенности высоковольтной испытательной установки HVA60TD

  • Выходная мощность: 1 µF, 0,1 Гц, 44 кВ (действ.)
  • 0-60 кВ СНЧ AC, от 0,02 до 0.1 Гц , 0-60 кВ DC
  • Цифровое измерение действующего значения тока и напряжения
  • Автоматическое измерение сопротивления и емкости
  • Функция осциллографа и определение пробоя
  • измерения тангенса угла диэлектрических потерь
  • Оптимизация частоты тестирования
  • Поставляется в комплекте с программным обеспечением
  • В комплекте набор тестовых проводов длиной 4,5м
  • Размеры 430x360x520 мм / Вес 50 кг.

Технические харакетристики высоковольтной испытательной установки HVA60TD

Параметр Значение
Диапазон установки/измерений амплитудного значения напряжения переменного тока 0 – 62 кВ
Диапазон установки/измерений среднеквадратического значения напряжения переменного тока 0 – 44 кВ
Диапазон установки/измерений напряжения постоянного тока 0 – 60 кВ
Диапазон установки/измерений амплитуды импульсов прямоугольной формы 0 – 60 кВ
Частота выходного напряжения От 0,01 Гц до 0,1 Гц с шагом 0,01 Гц
Пределы допускаемой основной приведенной погрешности измерения напряжения* ± 1 %
Выходной ток 0 - 40 мA
Пределы допускаемой основной приведенной погрешности измерения силы тока* ± 1 %
Диапазон измерений тангенса угла диэлектрических потерь 1×10-4 – 1
Погрешность измерения тангенса угла диэлектрических потерь ± 1×10-4
Входное напряжение питания 110-240 В
Диапазон сопротивлений 0.1 MΩ ... 20 ГΩ
Максимальная выходная нагрузка (при максимальном напряжении) 1.0 мкФ @ 0.1 Гц @ 44 кВ действ (Прим 3000 м кабель)
2.0 мкФ @ 0.05 Гц @ 44 кВ действ (Прим 6000 м кабель)
5.0 мкФ @ 0.02 Гц @ 44 кВ действ (Прим 15500 м кабель)
10.0 мкФ @ максимально возможная при уменьшенной частоте и напряжению
Измерительный блок Цифровой ЖК дисплей для прямой индикации:
Напряжение и ток (действующие значения и / или пиковые)
Емкость
Сопротивление
Время
Напряжение пробоя
Графическое отображение выходного напряжения в реальном времени
Цикл тестирующий Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ
Номинальная частота напряжения сети питания 50/60 Гц
Память 50 ячеек памяти, энергонезависимая
Температура окружающего воздуха от – 5 до + 45 °С
Относительная влажность воздуха до 85 %
Компьютерный интерфейс RS-232 кабель (ПО прилагается), USB флеш карта
Габаритные размеры (длина×ширина×высота) 450×340×520 мм
Масса 57 кг

Примечание: * – при определении приведенной погрешности за нормирующее значение принимается верхнее значение диапазона

Наименование Количество
Высоковольтная испытательная установка HVA60TD 1
Кабель высоковольтный 1
Кабель заземления 1
Кабель питания 1
Методика поверки 1
Руководство по эксплуатации 1

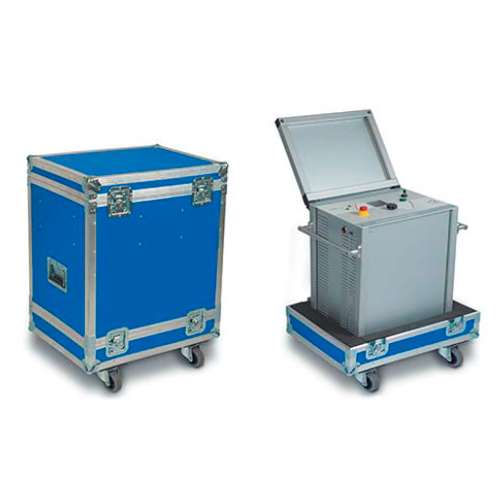

Сумка 1

Доплнительная комплектация

Наименование Цена
Flash-накопитель USB/td> По запросу
