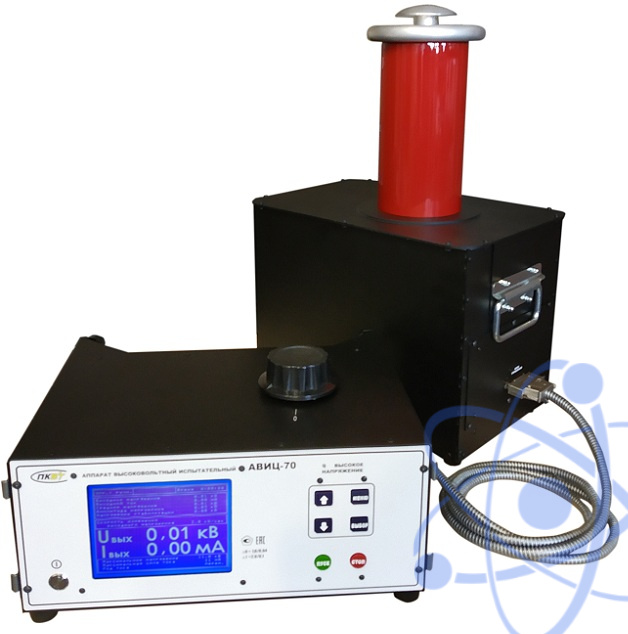

Назначение аппарата высоковольтного АВИЦ-70 с ручным управлением:
Аппарат высоковольтный испытательный цифровой АВИЦ-70 с ручным управлением – позволяет генерировать и измерять напряжение и силу переменного и постоянного тока. Особенностью данной модели — полностью ручной режим набора напряжения путем вращения рукоятки регулятора напряжения. Данная модификация лишена режима "Прожиг", режима "Автоматическая работа с ванной испытательной", режимов работы с низковольтными блоками, режима "Быстрого / медленного отключения высокого напряжения", интерфейса RS-485. В данной модификации остался режим "Проверка трансформаторного масла", опция USB и ПО с функцией фотографии экрана.
Информация о ходе испытаний представлена на графическом дисплее, информация о токе и напряжении представлена в цифровом формате и в виде бегущего графика.
Проверка трансформаторного масла. Приборы серии АВИЦ имеют режим "Проверка трансформаторного масла", тоесть при пробое масла в испытательной ячейке прибор выводит на экран значения напряжения, зафиксированные при пробое. Для этого режима на высоковольтном выводе трансформатора необходимо установить высоковольтный резистор номиналом 1.5…2.5 МОм для увеличения выходного сопротивления блока высоковольтного.
Дополнительная опция с замыкателем. Данная опция состоит из короткозамыкателя с электромагнитом. При включении прибора кнопкой "СЕТЬ" короткозамыкатель отводится от высоковольтного вывода, соответственно при отключении питания прибора — соединяет высоковольтный вывод с "землей".
Особенности аппарата высоковольтного АВИЦ-70 с ручным управлением:
- Исполнение 1 — стальной корпус, вертикальное и горизонтальное рабочее положение;
- Разработка и производство России;
- Графический экран — промышленный, рабочая температура -30…+50 °C;
- Провод межблочный — в стальной броне, жилы силиконовые гибкие при отрицательных температурах;
- Провод питания — производства России;
- Режим проверки трансформаторного масла с фиксацией значений U;
- Запуск таймера с любого напряжения;
- Интерфейс USB и ПО с фотографией результата;
- Встроенное разрядное устройство;
- Встроенный диодный столб;
- Графическое и цифровое отображение напряжения и тока;
- Отсутствие коронации, гула, дребезга;
- Влагопылезащитное исполнение блоков IP54 и IP60;
- Защита экрана — поликарбонат с защитным покрытием;
- Легкий и компактный;
- Установка тока отключения от 1 до 37 мА с шагом 1 мА;
- Фиксация значений U при электриеском пробое в нагрузке;
- Ручной режим работы, модифицированный таймер;
- Температурная защита высоковольтного блока 50 °C.
