Liona — прибор для измерения на ЧР под рабочим напряжением

Распечатать Сохранить в PDF Артикул: 56957

Производитель:
BAUR

Гарантия:
24 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

Запросить цену

Сравнение

Назначение прибора для измерения на ЧР под рабочим напряжением Liona:

Liona — это портативный измерительный прибор для измерения и определения местоположения частичных разрядов в кабелях и распределительных устройствах без их вывода из эксплуатации. Прибор позволяет в режиме эксплуатации и без отключения выполнять испытание кабельных систем и электрооборудования на наличие частичных разрядов, а также выявлять тенденции в состоянии оборудования. Всего один экспресс-тест на частичные разряды позволит точно оценить состояние вашей системы всего за 5-10 минут.

Функциональные особенности прибора для измерения на ЧР под рабочим напряжением Liona:

Прибор позволяет обнаружать ЧР без вывода кабельного участка из эксплуатации;
Технология DeCIFer® обеспечивает идентифицию ЧР на основании анализа 500 млн результатов измерений;
Точное определение местоположения ЧР с помощью транспондера iPD;
4 одновременных измерительных канала.

Технические характеристики прибора для измерения на ЧР под рабочим напряжением Liona:

Параметр	Значение
Измерение на ЧР
Диапазон измерения на ЧР кабеля	5 пКл – 1000 нКл
Анализ ЧР	PRPD (анализ характеристики ЧР) — анализ формы кривой
Частота дискретизации	100 Mсэмплов/с
Разрешение	14 бит
Источники триггеров	Сеть (внутренний), внешний (TTL), УКВ (синхронизирующий трансмиттер)
Аналоговый диапазон входных напряжений	±1,0 В (разрешение ±61 мкВ)
Рабочие режимы ПО	Режим измерения на ЧР: предназначен для плановых и периодических измерений; режим осциллографа: предназначен для подробного изучения
Фильтрация паразитных сигналов и классифицирование ЧР	Алгоритм DeCIFer®
Создание отчетов	На мониторе, в формате PDF
Разъем для передачи данных	USB 2.0, Ethernet
Входные каналы
Количество	4
Типы датчиков	TEV, HFCT (калиброванные)
Защита от перенапряжения	500 В

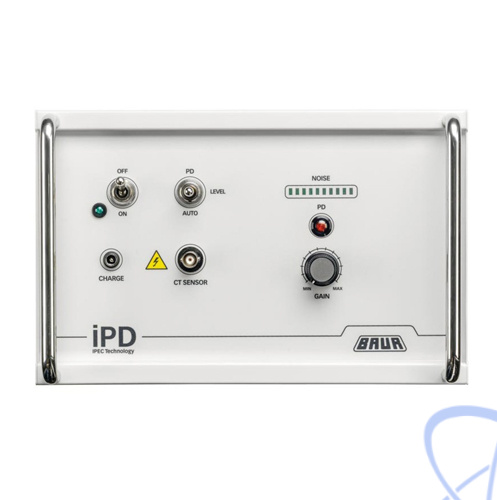

Транспондер iPD (опция для определения местоположения ЧР и измерения длины кабеля)
Импульсное напряжение	500 В
Режимы триггера	ЧР, УРОВЕНЬ, АВТОМАТИЧЕСКИЙ
Общие характеристики
Входное напряжение	90–264 В, 50/60 Гц
Температура окружающей среды (рабочая)	от -10 до +45 °C
Температура хранения	от -20 до +60 °C
Относительная влажность воздуха	≤ 90 %, без отвода конденсата
Соответствует требованиям для маркировки «СЕ»	Соответствует директиве в отношении низковольтного оборудованию (2006/95/EC) и электромагнитной совместимости (2004/108/EC)
Вид защиты	IP 67 в закрытом состоянии
Языки микропрограммы	Немецкий, английский, французский, португальский, русский, испанский
Электропитание (встроенный аккумулятор с зарядным устройством)	Литий-ионный полимерный аккумулятор 8 Ач; 12,6 В постоянного тока; 96 Втч
Продолжительность работы от аккумулятора	Приблизительно 12 часов
Габариты (Ш x В x Г)	Приблизительно 190 x 260 x 160 мм
Вес	4 кг

№	Наименование	Количество
1	Прибор для измерения на ЧР под рабочим напряжением Liona	1
2	Индуктивный датчик HFCT, 100/50 мм	4
3	Индуктивный датчик HFCT, 140/100 мм	4
4	Емкостный датчик TEV	2
5	Коаксиальный кабель RG58 с разъемом BNC (2 м)	4
6	Коаксиальный кабель RG58 с разъемом BNC (5 м)	4
7	Штекерный разъем BNC синхронизирующий трансмиттер (с батареями)	8
8	Кейс Peli для принадлежностей	1
9	Провод заземления	1
10	Сетевой кабель	1
11	Руководство по эксплуатации	1
