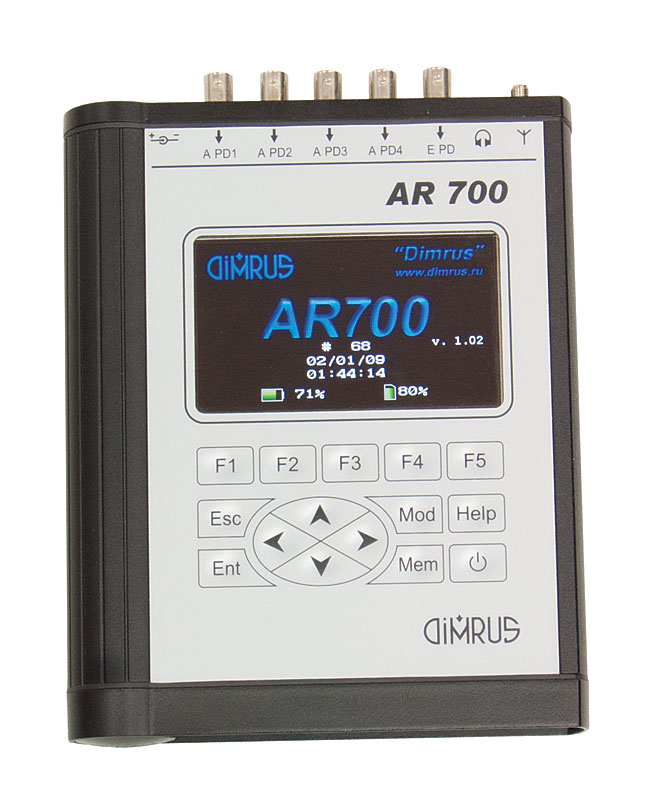

Назначение прибора AR-700:
Прибор AR700 применяется для регистрации и анализа акустических сигналов на внешней поверхности бака силовых трансформаторов и другого маслонаполненного высоковольтного оборудования.
Наличие в приборе 4 синхронных каналов регистрации сигналов с акустических датчиков дает возможность эффективно решать задачу локации места возникновения дефекта внутри трансформатора. Основным параметром для этого служит разница во времени прихода акустического сигнала к разным датчикам.
В приборе AR700 имеется дополнительный канал регистрации частичных разрядов в трансформаторе «электрическим датчиком», что позволяет повысить помехозащищенность работы прибора, особенно в режиме локации.
На первом этапе диагностического обследования, проводимого при помощи одного акустического датчика, на поверхности бака трансформатора определяется зона повышенной акустической активности. Далее в этой зоне устанавливаются четыре акустических датчика, и решается задача локализации зоны дефекта. При этом используется специализированное, встроенное в прибор программное обеспечение. Результаты локации представляются на экране прибора
