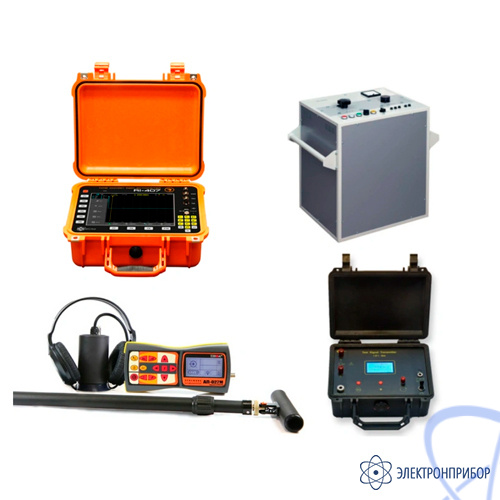

Рефлектометр для силовых линий РИ-407 СТРИЖ-С
|
|
Параметр
|
Значение
|
|
Режимы измерений
|
импульсный (TDR);
импульсно-дуговой (ARM);
волны напряжения (Decay);
волны тока (ICE)
|
|
Дисплей
|
цветной TFT 10” (800 х 600 пикселей)
|
|
Диапазон измерения расстояния (временной задержки)
|
от 0 до 256 000 м (от 0 до 2560 мкс)
|
|
Поддиапазоны измерений
|
0 – 62,5 м (0 – 0,625 мкс)
0 – 125 м (0 – 1,25 мкс)
0 – 250 м (0 – 2,5 мкс)
0 – 500 м (0 – 5 мкс)
0 – 1000 м (0 – 10 мкс)
0 – 2000 м (0 – 20 мкс)
0 – 4000 м (0 – 40 мкс)
0 – 8000 м (0 – 80 мкс)
0 – 16000 м (0 – 160 мкс
0 – 32000 м (0 – 320 мкс)
0 – 64000 м (0 – 640 мкс)
0 – 128000 м (0 – 1280 мкс)
0 – 256000 м (0 – 2560 мкс)
|
|
Погрешность измерения расстояния
|
от 0,025% до 0,2% от поддиапазона
|
|
Эффективная частота дискретизации
|
800 МГц
|
|
Выходной импеданс
|
75 Ом
|
|
Длительность зондирующего импульса
|
от 10 нс до 100 мкс
|
|
Амплитуда зондирующего импульса (на согласованную нагрузку)
|
U1 - не менее 18 В (9 В на согласованную нагрузку);
U2 - не менее 86 В (43 В на согласованную нагрузку)
|
|
Чувствительность приёмного тракта
|
не хуже 3 мВ
|
|
Диапазон перекрываемого затухания
|
не менее 83 дБ
|
|
Диапазон установки коэффициента укорочения
|
от 1,000 до 10,000, с шагом 0,001
|
|
Диапазон регулировки временной задержки (импульсно-дуговой метод)
|
от 0 до 50 мс, с шагом 0,2 мс
|
|
Синхронизация (импульсно-дуговой метод)
|
измерительный вход
вход TRIG
|
|
Синхронизация по амплитуде (волновой метод)
|
от -165 до +165 В, с шагом 2 В
|
|
Объем энергонезависимой памяти для рефлектограмм
|
не менее 1000 рефлектограмм
|
|
Интерфейс с ПК
|
через внешний накопитель USB-Flash
|
|
Время непрерывной работы от аккумуляторной батареи
|
не менее 6 часов
|
|
Время непрерывной работы через сетевой адаптер
|
не ограничено
|
|
Диапазон рабочих температур
|
от -20 °С до +40 °С
|
|
Габаритные размеры
|
152х339х295 мм
|
|
Масса прибора с аккумуляторной батареей
|
не более 4 кг
|
|
Импульсная поисковая система ИПС-16/1000
|
|
Максимальное выходное напряжение
|
16 кВ
|
|
Диапазон выходного напряжение
|
0...8 кВ
0...16 кВ
|
|
Максимальная энергия импульса
|
1000 Дж
|
|
Частота следования импульсов
|
10, 20 имп/мин
|
Максимальный ток в режиме «=»
- в диапазоне 8 кВ
- в диапазоне 16 кВ
|
425 мА
210 мА
|
|
Габаритные размеры, не более
|
480 х 620 х 660 мм
|
|
Масса, не более
|
70 кг
|
|

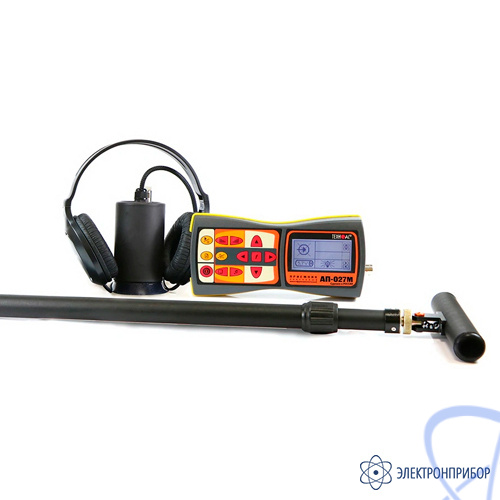

Акустический дефектоискатель с функцией пассивного обнаружения кабелей Успех-АТП-424Э
|
|
Трассопоисковый приемник АП-027М
|
|
Параметр
|
Электромагнитный трассо-дефектопоиск
|
Акустический трассо-дефектопоиск
|
|
Вид принимаемого сигнала
|
непрерывный / прерывистый
|
монотонный
/
импульсный
|
|
Частоты цифровой фильтрации
|
центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц
|
ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
|
|
двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
|
0,09...2,20 кГц / 0,03...0,50 кГц
|
|
«Широкая полоса»
|
0,05…8,6 кГц
|
|
Визуальная индикация
|
ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
|
|
Звуковая индикация
|
головные телефоны – натуральный широкополосный или отфильтрованный сигнал
|
|
головные телефоны – синтезированный звук ЧМ
|
|
встроенный излучатель – синтезированный звук ЧМ
|
|
Питание
|
напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 штуки
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 штуки;
- внешний аккумулятор
|
|
Количество сохраняемых значений в памяти
|
30
|
|
Время непрерывной работы, не менее
|
20 часов
|
|
Диапазон эксплуатационных температур
|
-20…+50ºС
|
|
Класс защиты от внешних воздействий
|
IP54
|
|
Габаритные размеры электронного блока
|
220 х 102 х 42 мм
|
|
Масса электронного блока, не более
|
0,46 кг
|
|
Параметр
|
Значение
|
|
Электромагнитный датчик EMD-257
|
|
Тип преобразователя
|
резонансная ферритовая магнитная антенна
|
|
Частота резонанса
|
50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
|
|
Тип питания
|
от приемника
|
|
Коммутация резонанса
|
принудительная (управляется приемником)
|
|
Акустический датчик AD-327
|
|
Габаритные размеры прибора, не более
|
120 х 135 мм
|
|
Масса, не более
|
1,7 кг
|
|
Трассопоисковый генератор ИЗИ-6М
|
|
Заводские частоты
|
7 Гц, 893 Гц, 2,43 кГц, 8,93 кГц для работы совместно с приемниками ТИ-05-3, ТДИ-05М-3 и ТДИ-МА
|
|
Диапазон установки пользовательских частот
|
300 Гц – 40000 Гц
|
|
Точность установки пользовательских частот
|
не более ±0,5% от устанавливаемого значения частоты
|
|
Шаг установки пользовательских частот
|
1,0 Гц
|
|
Временной интервал следования зондирующих импульсов в режиме ИГ
|
пачка – 0,375 с., пауза – 0,125 с.
|
|
Выходная мощность
|
1…6 Вт в зависимости от нагрузки в диапазоне 1,5 Ом … 1 кОм
|
|
Измерение напряжения
|
0 .. 400 В (постоянное, переменное)
|
|
Управление
|
управление через меню, монохромный ЖКИ дисплей 128*64 точки с подсветкой
|
|
Дистанционное управление
|
мощностью и рабочими частотами на расстояниях до 1 км. (опция поставляется по заказу)
|
|
Возможность неконтактного подключения к трассе
|
выносной герметичный резонансный индуктор
|
|
Согласование с нагрузкой
|
автоматическое
|
|
Время непрерывной работы
|
не менее 10 часов, в зависимости от нагрузки при температуре 10°С. . +30°С
|
|
Электропитание
|
встроенный аккумулятор 12 В, внешний источник 12 В, сеть 220 В, 50 Гц через адаптер
|
|
Масса c аккумулятором
|
4,5 кг
|
|
Диапазон рабочих температур
|
-20°С …+50°С при влажности до 95%, без конденсата
|
|
Совместимые по параметрам сигнала приемники
|
ТДИ-МА, ТИ-05-3, ТДИ-05м-3 и ЛЮБЫЕ приемники в частотном диапазоне 300 Гц … 40 кГц
|
