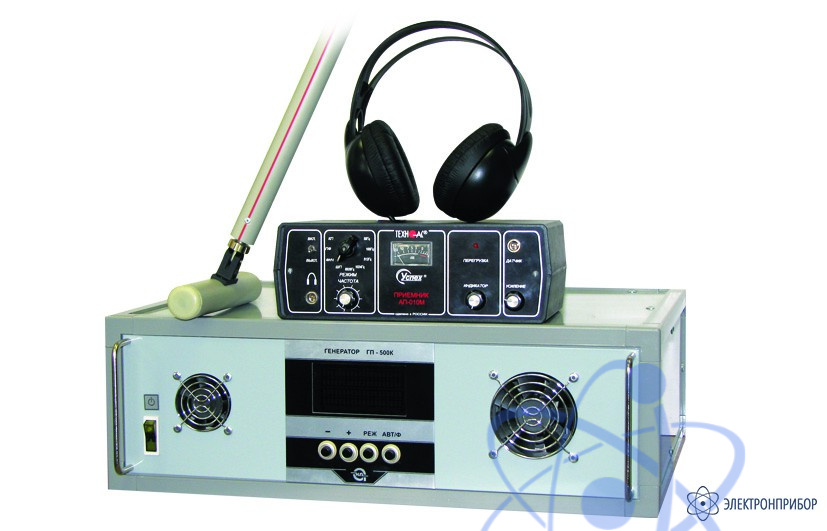

Атлет ТЭК-500А — кабелетрассотечеискатель

Производитель

ТЕХНО-АС

Гарантия

24 мес

Артикул

22928

Сертификат дилера

pdf

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение трассокабелеискателя Атлет ТЭК-500А:

Трассокабелеискатель предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения. Генератор мощностью 500 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей. Наличие акустического датчика позволяет проводить поиск места повреждения кабеля акустическим методом и поиск утечек из трубопроводов.

Решаемые задачи:

Трассировка кабельных линийи определение глубины залегания;
Трассировка металлических трубопроводов и кабельных линий, определение глубины их залегания;
Трассировка и контроль изоляции защитных покрытий газопровода;
Поиск места повреждения кабеля;
Поиск мест пересечения трубопроводов и кабеля.

Технические характеристики трассокабелеискателя Атлет ТЭК-500А:

Параметр	Значения
Приёмник АП-010
Девять режимов работы на 26 частотных диапазонах, Гц	50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ»(10 диап), «КП»
Общий коэффициент усиления по звуковому тракту, дБ	35
Напряжение питания, В	9⁺¹_-2,5
Тип элементов питания	6 х 1,5 В (батареи типа “С”)
Мощность, подводимая к головным телефонам, мВт	100
Потребляемая мощность, не более, Вт	0,9
Габаритные размеры прибора, не более, мм	250 х 90 х 150
Масса, не более, кг	1,2
Датчик акустический АД – 200
Чувствительность, V/g	5
Габаритные размеры прибора, не более, мм	105 х 75
Масса, не более, кг	1,5
Электромагнитный датчик ЭМД-227
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	8928; 1024; 512 Гц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

№	Наименование	Количество
1.	ГП-500К - генератор поисковый	1
2.	Приемник АП-010	1
3.	Акустический датчик АД-200	1
4.	Электромагнитный датчик ЭМД-227	1
5.	Головные телефоны	1
6.	Дополнительные принадлежности	1
7.	Руководство по эксплуатации	1
