Назначение трассоискателя ТИ-05-3 с генератором ИЗИ-6М
Трассоискатель ТИ-05-3 – это компактный прибор, позволяющий на местности определять местоположение и направление кабельных линий и металлических трубопроводов, а также определять место их повреждения(обрыв, короткое замыкание).

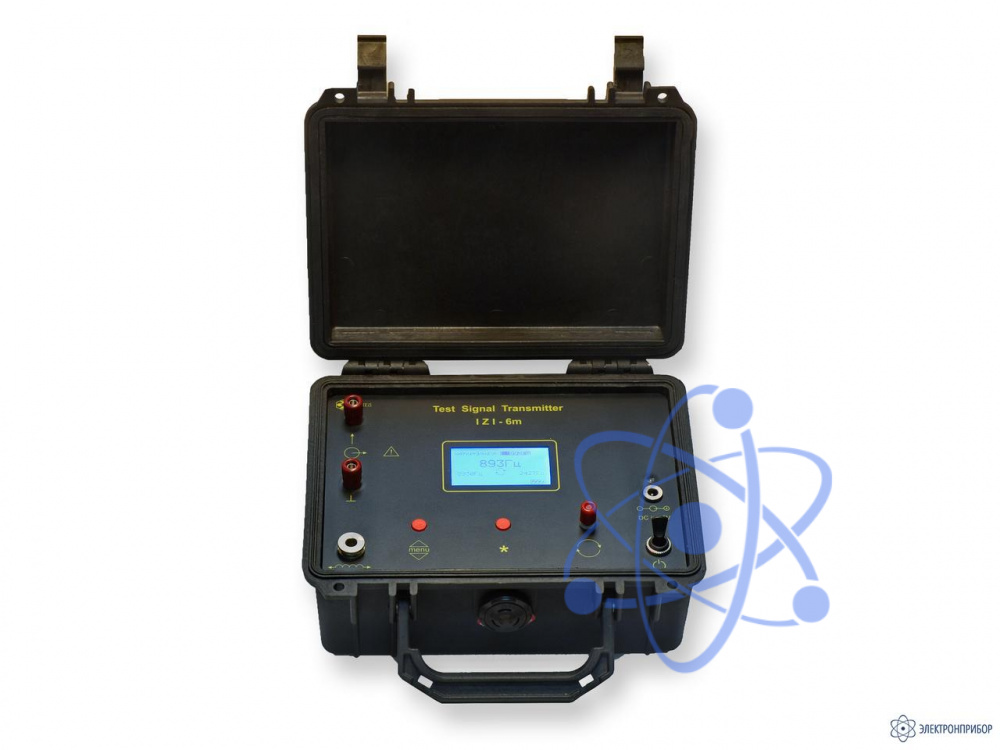

Трассоискатель ТИ-05-3 выпускается в комплекте источником зондирующих импульсов ИЗИ-6М.
Трассоискатель ТИ-05-3 предназначен для проведения следующих видов работ на кабельных линиях и металлических трубопроводах:
- определение места прохождения трассы;
- определение направления трассы;
- определение глубины прокладки трассы.
- определение места повреждения трассы (обрыв, короткое замыкание);
Область применения трассоискателя ТИ-05-3 с генератором ИЗИ-6М
Трассоискатель ТИ-05-3 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий и трубопроводов:
- медножильные кабели связи (ТПП, МКС и т.п.);
- кабели сигнализации и управления (СБПЗАВпШп и т.п.);
- силовые кабели (АСБ, ВВГ и т.п.);
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
- оптические бронированные кабели (ДПС, СПС, ДАС, САС и т.п.);
- водопровод, газопровод, нефтепровод;
- в строительных организациях для предотвращения возможности повреждения коммуникаций при проведении земляных работ.
Особенности трассоискателя ТИ-05-3 с генератором ИЗИ-6М
- наведение оператора на трассу осуществляется при помощи акустических сигналов, поступающих с выхода приемника на наушники;
- высокая помехозащищенность и чувствительность приемного тракта;
- наличие режима пассивного поиска энергетических кабелей, находящихся под напряжением и проложенных в грунте или в виде скрытой проводки в стенах зданий;
- малые габариты и вес (приемник можно положить в карман).
