Назначение прибора PIL 8:
С помощью нового прибора для идентификации фазы PIL 8 сейчас появилась возможность оставлять короткое замыкание и заземление и несмотря на это идентифицировать отдельную фазную жилу. Ячейка или шкаф подключения, в которой или в котором оканчивается монтируемый кабель, может оставаться закрытой.
Описание метода:

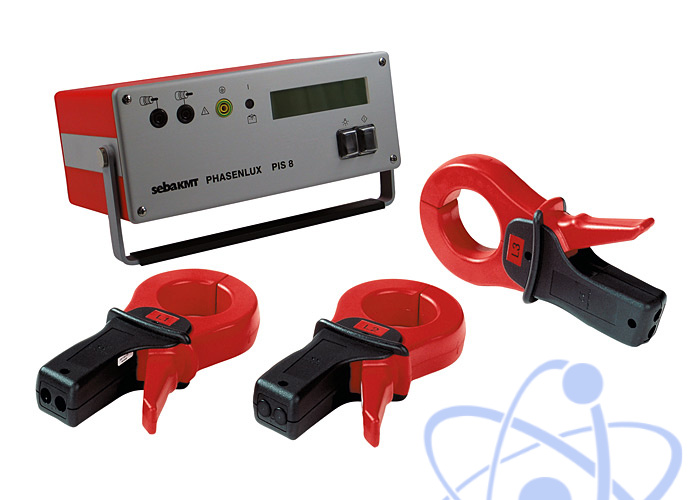

Прибор Phasenlux PIL 8 работает с тремя транссиверными (приемопередающими) клещами, которые без соединительных проводов могут быть замкнуты вокруг короткозамкнутого фазного проводника (питания не требуется).
На месте подключения кабеля через генератор звуковой частоты, питаемый от батареи, в кабель подается ток звуковой частоты. Этот ток наводит в транссиверных клещах напряжение, которое выпрямляется, и заряжает конденсатор. В транссиверных клещах находится небольшой генератор звуковой частоты, который при подаче постоянного напряжения издает сигнал звуковой частоты, с обозначением фазы.
Находящийся на месте подключения генератор звуковой частоты становится приемником и показывает сигнал от транссиверных клещей.
