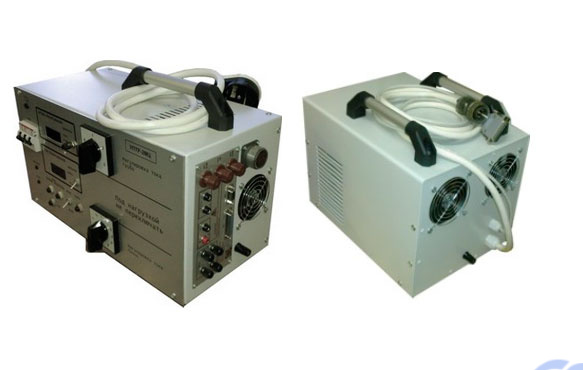

| Сила формируемых токов на основных выходах Ш1-Ш2 (реальные токи на автомат) |
12500 - 13500 А |
| Приведенная относительная погрешность измерения силы и продолжительности тока в рабочих условиях, не более |
±5% |
| Время автоматического пуска |
200 мс (500 мс) |
| Фиксация (запоминание) измеряемого тока гарантируется при времени отключения автомата (не менее) |
1,5 ±10 % |
| Форма выходного тока – синус, коэффициент нелинейных искажений выходного тока не более |
5 % |
| Время установления рабочего режима, не более |
6 сек |
| Продолжительность непрерывной работы в режиме готовности |
8 часов |
Максимальная длительность формируемого тока на основных выходах Ш1-Ш2:
| 1000 |
7200 |
0,2 ( 0,5 ) |
| 2000 |
400 |
0,2 ( 0,5 ) |
| 3000 |
180* |
0,2 ( 0,5 ) |
| 4000 |
50* |
0,2 ( 0,5 ) |
| 10500 |
10* |
0,2 ( 0,5 ) |
| 14000 |
- |
0,2 ( 0,5 ) |
Примечание: Указанные режимы даны для случая нагрева трансформатора блока БН до +90°С при температуре окружающей среды +25°С.
(*) - Предельно допустимые параметры, и не являются эксплуатационными.
|
| Ступень "грубого" регулирования тока (при числе ступеней = 6) |
16,6 - 18 % |
| Ступень точного регулирования тока (при числе ступеней = 12) |
1,3 - 1,5 % |
| Минимальные токи на дополнительных выходах Кл1-Кл2, не более |
≤10 А |
| Коэффициент трансформации всего устройства при максимальном токе около |
95 |
Максимальная длительность формируемого тока на дополнительных выходах Кл1-Кл2:
| 0,8 ... 80 |
420 |
0,2 ( 0,5 ) |
| 80 ... 100 |
300 |
0,2 ( 0,5 ) |
| 100 ... 150 |
120 |
0,2 ( 0,5 ) |
| 150 ... 200 |
- |
0,2 ( 0,5 ) |
|
| Напряжение сети питания переменного тока |
342 ... 418 В |
| Частота сети питания переменного тока |
49 ... 51 Гц |
| Сила потребляемого тока в импульсном режиме, не более |
140 A |
| Электрическое сопротивление изоляции между электрическими цепями и корпусом в рабочих условиях, не менее |
5 МОм |
| Электрическая прочность изоляции на переменном напряжении в течение 1 мин, не менее |
2200 В |
Масса:
- блока БР, не более
- блока БН, не более
|
22 кг
41,5 кг |
| Габаритные размеры:
|
500 х 310 х 260 мм
470 х 320 х 270 мм |
Рабочие условия эксплуатации комплекта:
- температура окружающей среды
- относительная влажность, (при температуре +25°С), не более
|
+1 ... +40°С
80 % |
| Наработка на отказ не менее |
5000 часов |
| Средний срок слуюбы не менее |
5 лет |
