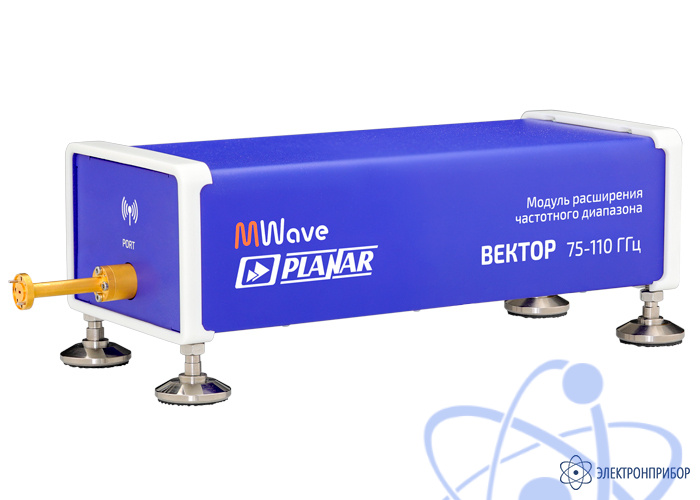

Назначение модуля расширения частотного диапазона ВАЦ от 110 до 170 ГГц, WR06, UG-387/UM ВЕКТОР 110-170 ГГц:

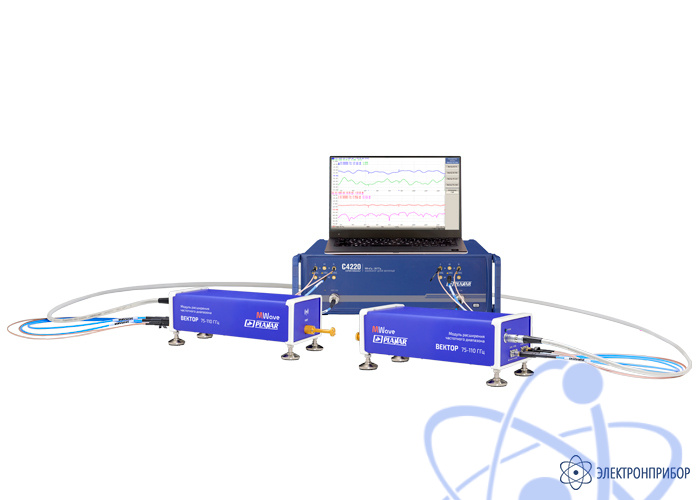

Модули расширения частотного диапазона серии ВЕКТОР работают совместно с векторными анализаторами цепей серии Кобальт C4220/C4420 и образуют измерительную систему комплексных коэффициентов передачи и отражения в расширенном диапазоне частот. Управление системой осуществляется программным обеспечением анализатора.
Модули расширения частотного диапазона могут применяться для измерения фильтров, в антенных измерениях и для измерений на зондовых станциях (on-wafer). Доступны режимы работы с непрерывным сигналом и с модулированной несущей.
Модификации модулей расширения частотного диапазона со встроенным аттенюатором позволяют перестраивать выходную мощность в диапазоне до -35 дБ, что позволяет измерять параметры активных устройств (усилителей, МШУ), в том числе точку компрессии в автоматическом режиме.
Автономная работа модулей не предусмотрена, без подключения к анализатору цепей модуль не может быть использован для проведения измерений.
Модули расширения частотного диапазона могут использоваться с анализаторами цепей сторонних производителей при работе от внешнего блока питания (отдельная позиция в заказе).
Опции модулей
Наличие опций у модуля определяется при заказе.
Верхняя граница диапазона рабочих частот для опции A75 равна 78 ГГц при наличии опции B78.
Верхняя граница диапазона рабочих частот для опции A170 равна 178 ГГц при наличии опции B178.
| Опция | Описание | Модуль расширения частотного диапазона |
| A75 | аппаратная опция встроенного электронного аттенюатора | ВЕКТОР 50-75 ГГц |
| B78 | диапазон частот 53-78 ГГц | |
| A110 | аппаратная опция встроенного электронного аттенюатора | ВЕКТОР 75-110 ГГц |
| A118 | аппаратная опция встроенного электронного аттенюатора | ВЕКТОР 78-118 ГГц |
| A170 | аппаратная опция встроенного электронного аттенюатора | ВЕКТОР 110-170 ГГц |
| B178 | диапазон частот 118-178 ГГц |
Особенности модуля расширения частотного диапазона ВАЦ от 110 до 170 ГГц, WR06, UG-387/UM ВЕКТОР 110-170 ГГц:
- расширение частотного диапазона C4x20 до 178 ГГц;
- динамический диапазон измерений: до 120 дБ;
- выходная мощность: до 14 дБм;
- модели с электронным аттенюатором;
- количество портов: до 4.
