Описание анализатора цепей векторного S50444:
Анализаторы S50444 предназначены для проверки, настройки и разработки устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.

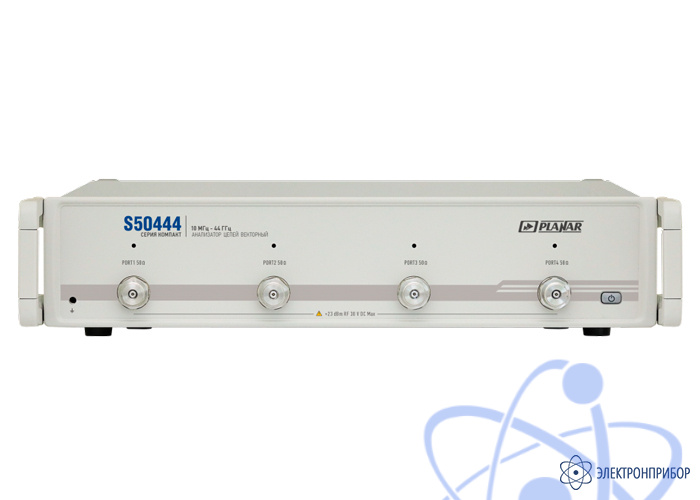

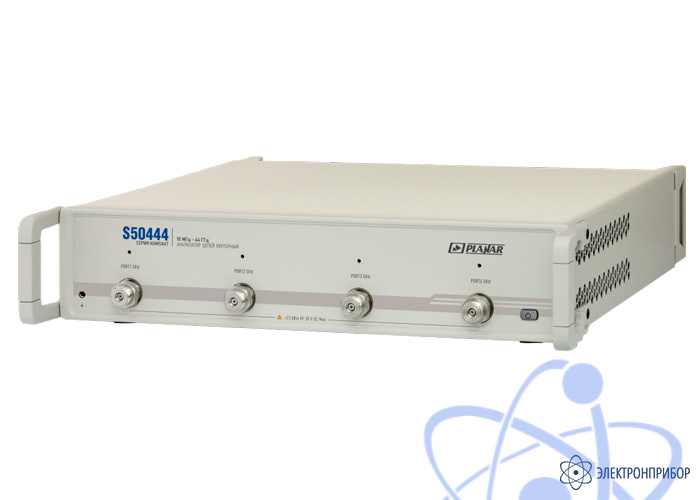

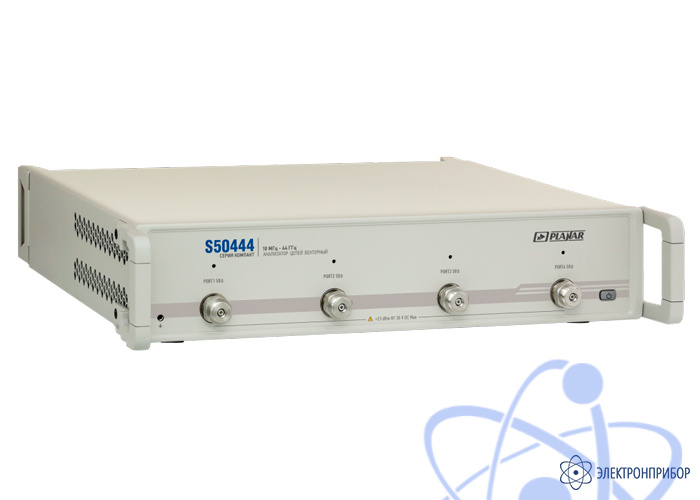

S50444 — это четырехпортовый двунаправленный векторный анализатор цепей, работающий в диапазоне частот от 10 МГц до 44 ГГц — это самый высокочастотный векторный анализатор цепей серии Компакт. Малые габариты корпуса прибора сочетаются с превосходным динамическим диапазоном, высокой скоростью измерений и с максимальным набором функций программного обеспечения, позволяющим решать большинство измерительных задач реального производства.

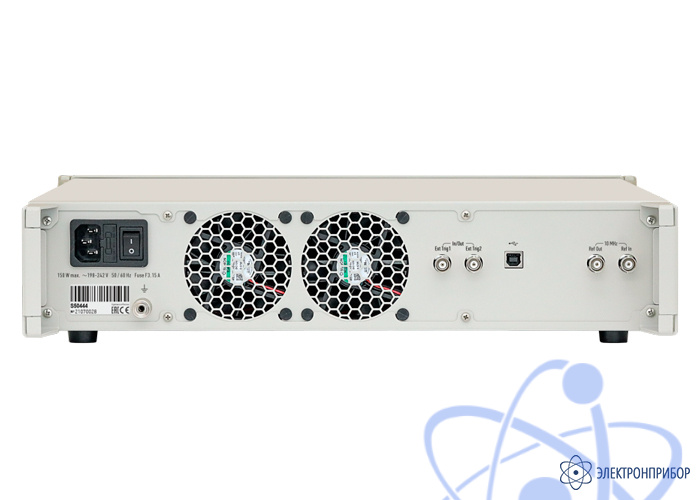

Анализатор цепей S50444 работает под управлением программы S4VNA с внешнего управляющего компьютера, подключенным к прибору через интерфейс USB. Программное обеспечение S4VNA можно установить на несколько компьютеров, что упрощает совместное использование анализатора.
Прибор поставляется с ПО, предназначенным для работы с ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
Для удобной и качественной калибровки анализатора цепей рекомендуется использовать автоматические калибровочные модули, в том числе ACM2544 для измерительных трактов с сечением 2,92 мм и 2,4 мм.
Особенности анализатора цепей векторного S50444:
- диапазон рабочих частот: 10 МГц…44 ГГц;
- измеряемые параметры: S11 ... S44;
- импеданс: 50 Ω;
- число портов: 4;
- динамический диапазон измерений: 135 дБ тип;
- время измерения на одной частоте: 22 мкс;
- диапазон регулирования выходной мощности: от -50 до 0 дБ/мВт;
- встроенные импульсные модуляторы;
- расширение функциональных возможностей прибора доступно путем заказа программной опции PLS;
- возможность монтажа в стойку 19''.
