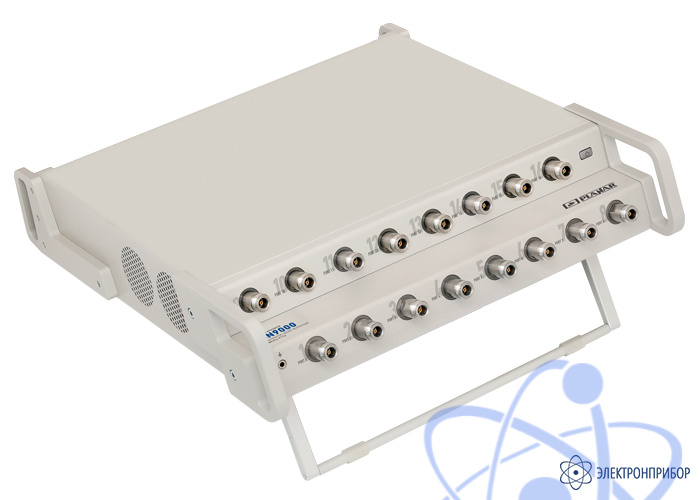

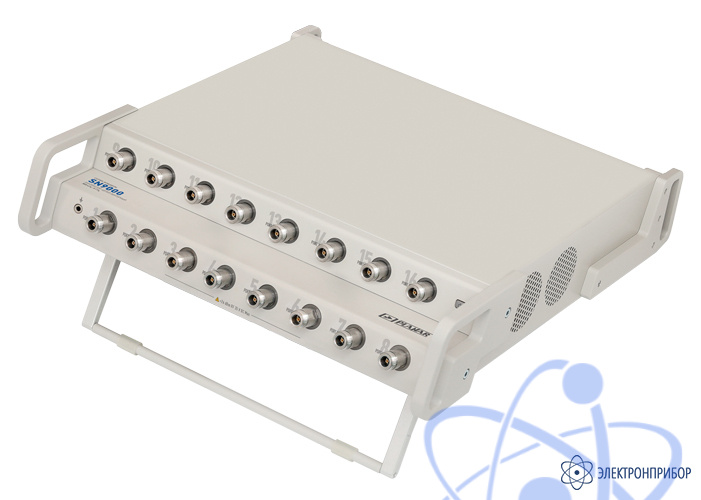

Описание многопортового векторного анализатора цепей SN9000:
Векторные анализаторы цепей SN9000 предназначены для проведения многопортовых измерений. Программно-аппаратная реализация анализаторов SN9000 позволяет отказаться от использования матриц переключателей, обеспечить оптимизацию процедуры калибровки, повысить точность и сократить время измерений.
SN9000 – это универсальное многопортовое решение доступное в 6/8/10/12/14/16 – портовом исполнении, предназначенное для измерения параметров широкого спектра устройств:
- многопортовые антенны;
- коммутаторы;
- кабельные сборки;
- диплексеры;
- многоканальных делители и сумматоры мощности;
- внутрисхемные соединители.
При необходимости пользователям доступна возможность увеличения числа измерительных портов до 16 путем обращения в сервисный центр компании ПЛАНАР.

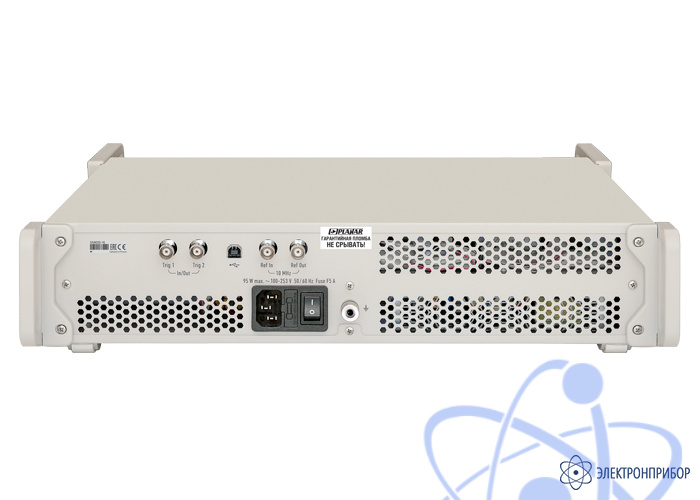

Универсальная конструкция корпуса позволяет использовать прибор на рабочем месте, либо обеспечить легкую установку прибора в 19-дюймовую стойку для использования в составе автоматизированных измерительных стендов.

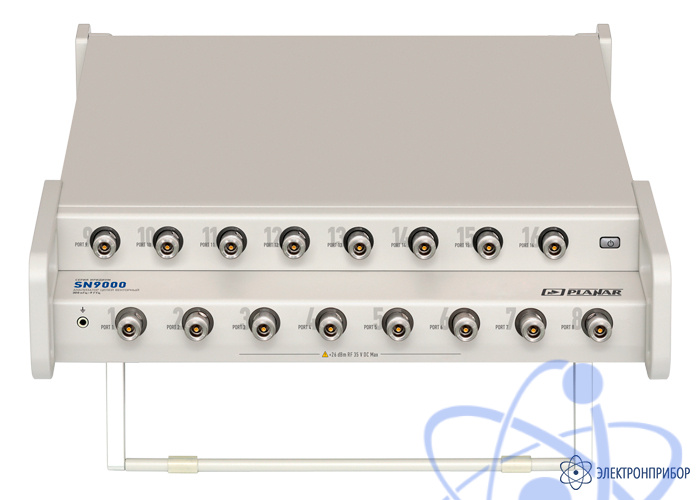

Прочные и долговечные соединители измерительных портов в сочетании с эргономичным расположением позволяют упростить процедуру подключения анализатора к измеряемому устройству.
Векторные анализаторы цепей SN9000 работают под управлением внешнего персонального компьютера с установленным программным обеспечением нового поколения, совместимого с ОС Windows и Linux и предоставляющего современный пользовательский интерфейс и широкий спектр измерительных возможностей, необходимый для выполнения измерений. Персональный компьютер не входит в комплект поставки.
Особенности многопортового векторного анализатора цепей SN9000:
- диапазон рабочих частот: от 0,3 МГц до 9,0 ГГц;
- измерение полной матрицы S-параметров многополюсников;
- импеданс: 50 Ом;
- возможность заказа прибора с количеством портов от 6 до 16;
- возможность постепенного увеличения количества портов на заводе-изготовителе (до 16);
- динамический диапазон измерений, не менее: 138 дБ тип;
- время измерения на одной частоте: 24 мкс;
- диапазон регулирования выходной мощности: от -45 до +10 дБ/мВт;
- универсальная конструкция корпуса (настольное использование/монтаж в стойку 19”);
- удобное расположение портов.
