Параметр
|
Значение
|
|

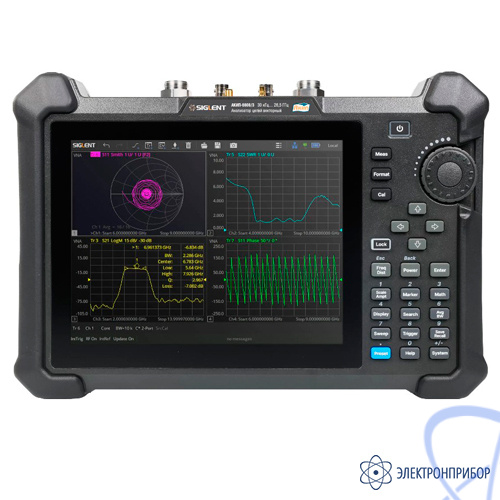

АКИП-6608/1
|
АКИП-6608/2
|
АКИП-6608/3
|
|
Ключевые спецификации
|
|
Диапазон частот
|
30 кГц … 14 ГГц
|
30 кГЦ … 20 ГГЦ
|
30 кГц … 26,5 ГГц
|
|
Число портов
|
2
|
|
Разрешение
|
1 Гц, 0,01 дБ
|
|
Диапазон полос пропускания фильтров промежуточной частоты (ПЧ) приемника (IFBW)
|
10 Гц … 3 МГц
|
|
Динамический диапазон (ПЧ 10 Гц)
|
30 кГц … 50 кГц 60 дБ
>50 кГц … 200 кГц 80 дБ
>200 кГц … 6,2 ГГц 100 дБ
>6,2 ГГц … 9 ГГц 100 дБ
>9 ГГц … 20 ГГц 100 дБ
>20 ГГц … 26,5 ГГц 70 дБ
|
|
ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЬНОГО ПОРТА (ИСТОЧНИК)
|
|
Выходная частота
|
|
Диапазон частот
|
30 кГц … 14 ГГц
|
30 кГЦ … 20 ГГЦ
|
30 кГц … 26,5 ГГц
|
|
Разрешение
|
1 Гц
|
|
Пределы допускаемой относительной погрешности частоты опорного генератора
|
Стандартное исполнение: ±1*10-6 (23 ± 3°C)
|
|
Выходная мощность
|
|
Номинальная мощность
|
-10 дБм
|
|
Абсолютная погрешность установки уровня генератора -10 дБм
|
30 кГц … 20 ГГц ±1,5 дБ
>20 ГГц … 26,5 ГГц ±2,5 дБ
|
|
Диапазон установки мощности генератора в диапазонах частот (Ps)
|
30 кГц … 100 кГц -45 дБм … -11 дБм
>100 кГц … 25 МГц -45 дБм … -5 дБм
>25 МГц … 20 ГГц -45 дБм … -1 дБм
>20 ГГц … 26,5 ГГц -45 дБм … -8 дБм
|
|
Дискретность установки мощности генератора
|
0,05 дБ
|
|
Нелинейность амплитудной характеристики генератора (для уровня ≥-20 дБм)
|
30 кГц … 26,5 ГГц ±1 дБ
>20 ГГц … 26,5 ГГц ±2 дБ
|
|
Чистота выходного сигнала измерительного порта
|
|
Гармоники (2-я и 3-я) при 0 дБм
|
100 кГц … 26,5 ГГц < -10 дБн
|
|
Негармонические колебания (при 0 дБм)
|
< -20 дБн
|
|
ВХОД ИЗМЕРИТЕЛЬНОГО ПОРТА
|
|
Входная мощность
|
|
Максимальная входная мощность
|
+10 дБм
|
|
Защита входа
|
+27 дБм (ВЧ) или 35 В (постоянный ток)
|
|
Абсолютная погрешность измерения уровня мощности (при уровне входного сигнала -15 дБм)
|
в режиме векторного анализатора цепей
30 кГц … 1 ГГц ±1,5 дБ
>1 ГГц … 20 ГГц ±2,0 дБ
>20 ГГц … 26,5 ГГц ±2,5 дБ
в режиме анализатора спектра (при установленной опции SA)
30 кГц … 1 ГГц ±1,5 дБ
>1 ГГц … 20 ГГц ±2,0 дБ
>20 ГГц … 26,5 ГГц ±2,5 дБ
|
|
Нелинейность приемного тракта при измерении уровня входной мощности
|
0,5 дБ
|
|
Уровень собственного шума приемников, нормализованный к полосе 10 Гц, в диапазоне частот (Nf)
|
30 кГц … 50 кГц -70 дБм
>50 кГц … 200 кГц -90 дБм
>200 кГц … 6,2 ГГц -100 дБм
>6,2 ГГц … 9 ГГц -90 дБм
>9 ГГц … 22 ГГц -100 дБм
>22 ГГц … 26,5 ГГц -80 дБм
|
|
Перекрестные потери
|
30 кГц … 100 кГц -95 дБ
>100 кГц … 6 ГГц -75 дБ
>6 ГГц … 9 ГГц -80 дБ
>9 ГГц … 20 ГГц -95 дБ
>20 ГГц … 26,5 ГГц -60 дБ
|
|
СКО результатов измерений
|
|
Среднеквадратическое отклонение значения шумов измерительного тракта при измерении модуля/фазы коэффициента передачи и отражения
|
Модуль: 30 кГц … 26,5 ГГц 1 дБ
Фаза: 30 кГц … 26,5 МГц 5°
|
|
Нескорректированные характеристики анализаторов (без использования калибровочных наборов)
|
|
|
30 кГц … 300 кГц
|
>300 кГц … 1 ГГц
|
>1 … 6 ГГц
|
>6 … 26,5 ГГц
|
|
Направленность (Ed)
|
15 дБ
|
15 дБ
|
16 дБ
|
16 дБ
|
|
Согласование источника (Es)
|
11 дБ
|
16 дБ
|
16 дБ
|
18 дБ
|
|
Согласование нагрузки (El)
|
5 дБ
|
5 дБ
|
10 дБ
|
7 дБ
|
|
Неравномерность коэффициента отражения (Er)
|
±1,4 дБ
|
±1,4 дБ
|
±1 дБ
|
±1 дБ
|
|
Неравномерность коэффициента передачи (Et)
|
±1,4 дБ
|
±1,4 дБ
|
±1 дБ
|
±1 дБ
|
|
Корректированные характеристики анализаторов (с использованием калибровочных наборов), полоса пропускания 10 Гц, без применения усреднения
|
|
|
30 кГц … 3 ГГц
|
>3 ГГц … 6 ГГц
|
>6 … 26,5 ГГц
|
|
Направленность (Ed)
|
41 дБ
|
39 дБ
|
37 дБ
|
|
Согласование источника (Es)
|
36 дБ
|
30 дБ
|
29 дБ
|
|
Согласование нагрузки (El)
|
41 дБ
|
37 дБ
|
35 дБ
|
|
Неравномерность коэффициента отражения (Er)
|
±0,004 дБ
|
±0,003 дБ
|
±0,004 дБ
|
|
Неравномерность коэффициента передачи (Et)
|
±0,06 дБ
|
±0,09 дБ
|
±0,11 дБ
|
|
Температурная стабильность
|
|
Амплитуда
|
30 кГц … 9 ГГц ± 0,01 дБ/°C
>9 ГГц … 26,5 ГГц ± 0,05 дБ/°C
|
|
Фаза
|
30 кГц … 9 ГГц ± 0,1 °/°C
>9 ГГц … 26,5 ГГц ± 0,3 °/°C
|
|
Время развертки
|
Старт: 30 кГц
Стоп: 14 ГГц/ 26,5 ГГц
Полоса ПЧ: 500 кГц
|
Точки
|
201
|
401
|
1601
|
6401
|
|
2-порт кал.
|
28 мс
|
28 мс
|
75 мс
|
300 мс
|
Старт: 30 кГц
Стоп: 14 ГГц/ 26,5 ГГц
Полоса ПЧ: 100 кГц
|
Точки
|
201
|
401
|
1601
|
6401
|
|
2-порт кал.
|
30 мс
|
30 мс
|
85 мс
|
340 мс
|
Старт: 30 кГц
Стоп: 14 ГГц/ 26,5 ГГц
Полоса ПЧ: 10 кГц
|
Точки
|
201
|
401
|
1601
|
6401
|
|
2-порт кал.
|
60 мс
|
70 мс
|
350 мс
|
1400 мс
|
Старт: 30 кГц
Стоп: 14 ГГц/ 26,5 ГГц
Полоса ПЧ: 1 кГц
|
Точки
|
201
|
401
|
1601
|
6401
|
|
2-порт кал.
|
300 мс
|
500 мс
|
2500 мс
|
10000 мс
|
|
Верхняя панель
|
|
Измерительные порты
|
3,5 мм (NMD-вилка), 50 Ом.
Защита входа: +27 дБм (ВЧ) или 35 В (постоянный ток)
|
|
Вход GPS антенны
|
SMA (розетка), 3,3 В, 50 Ом
|
|
Выход сигнала смещения
|
SMB (розетка), 12 … 32 В, 0,1 В шаг
|
|
Вход синхросигнала
|
BNC-тип (розетка), 5 В TTL, 1 кОм
|
|
Вход внешнего опорного сигнала
|
BNC-тип (розетка), 50 Ом, 10 МГц, -5 дБм … 10 дБм
|
|
Общие данные
|
|
Интерфейс
|
USB (USBTMC), опция GPIB (USB – GPIB адаптер), LAN
|
|
Видео выход
|
HDMI/VGA/DP
|
|
Экран
|
Цветной сенсорный ЖК, диагональ 21,34 см, разрешение 800x600
|
|
Питание*
|
Встроенная аккумуляторная батарея, до 4-х часов работы.
От сети 100 … 240 В (50/60 Гц), 100 … 120 В (400 Гц), автовыбор
|
|
Потребляемая мощность
|
не более 75 Вт
|
|
Габаритные размеры
|
310 х 215 х 78,5 мм
|
|
Масса (не более)
|
3,2 кг
|
|
Условия эксплуатации
|
0 … 40 °С, относительная влажность до 85%
|
