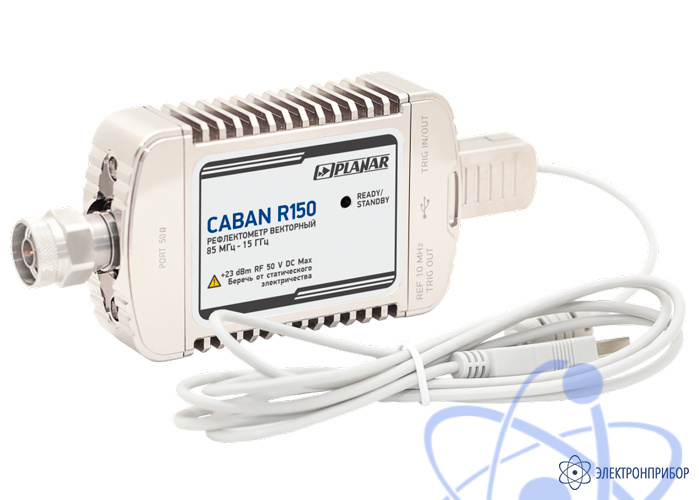

Описание рефлектометра векторного CABAN R150:
Рефлектометр векторный (векторный анализатор цепей) CABAN R150 предназначен для измерения модуля и фазы коэффициента отражения, потерь в кабеле, в диапазоне рабочих частот от 85 МГц до 15 ГГц. Рефлектометр векторный CABAN R150 обеспечивает производительность лабораторного уровня в портативном устройстве. Данный рефлектометр может быть подключен непосредственно к измеряемому устройству без необходимости в измерительном СВЧ кабеле, что устраняет погрешности измерений. В результате обеспечивается высокая надежность работы и стабильность калибровки.
Стандартная конфигурация рефлектометра векторного:
- CABAN R150-02: тип N, вилка.
Другие разъемы доступны по специальному заказу:
- CABAN R150-01: тип N, розетка;
- CABAN R150-11: тип 3,5 мм, розетка;
- CABAN R150-12: тип 3,5 мм, вилка.
Благодаря своей точности измерений, сверхкомпактному размеру и отсутствию измерительного СВЧ кабеля, рефлектометр векторный CABAN R150 может использоваться для настройки оборудования в полевых условиях, а также в лабораторных и производственных испытаниях в самых разных отраслях промышленности, включая разработку и производство различных аппаратных компонентов IoT (Интернета вещей), в материаловедении, в медицине, в аэрокосмической отрасли и т.д. Если Вы хотите проконсультироваться с нашими инженерами по поводу применения рефлектометра векторного CABAN R150 в Вашем проекте, пожалуйста, воспользуйтесь формой «Задать вопрос».
Рефлектометр векторный CABAN R150 включает в себя радиочастотный измерительный модуль и поставляется вместе с программным обеспечением RVNA, совместимым с операционной системой Windows. По дополнительному запросу предоставляется ПО прибора для работы с ОС Linux. Программное обеспечение можно установить на компьютере, ноутбуке, планшете, который, в свою очередь, подключается к рефлектометру через интерфейс USB.
Особенности рефлектометра векторного CABAN R150:
- диапазон рабочих частот: от 85 МГц до 15 ГГц;
- измеряемые параметры: S11, потери в кабеле;
- импеданс: 50 Ом;
- количество портов: 1;
- динамический диапазон измерений: 115 дБ (до 5 ГГц) / 90 дБ (от 5 ГГц);
- время измерения на одной частоте: 170 мкс;
- выходная мощность: -25; 0 дБ/мВт;
- измерение S11;
- подключение к устройствам без измерительного кабеля;
- малогабаритный и легкий.
