Описание анализатора цепей векторного С2409:

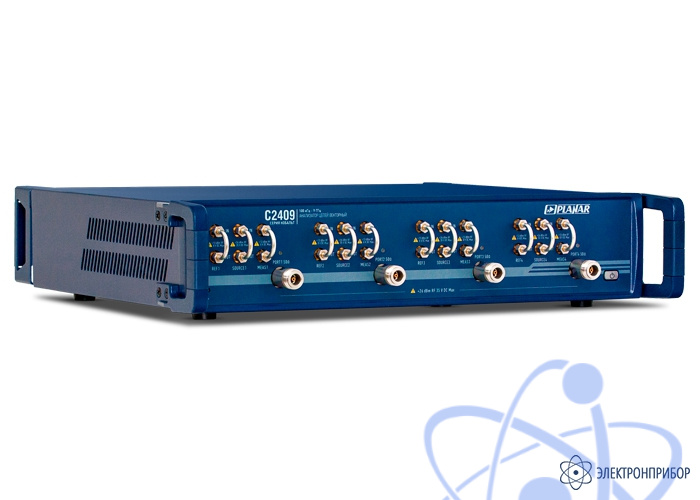

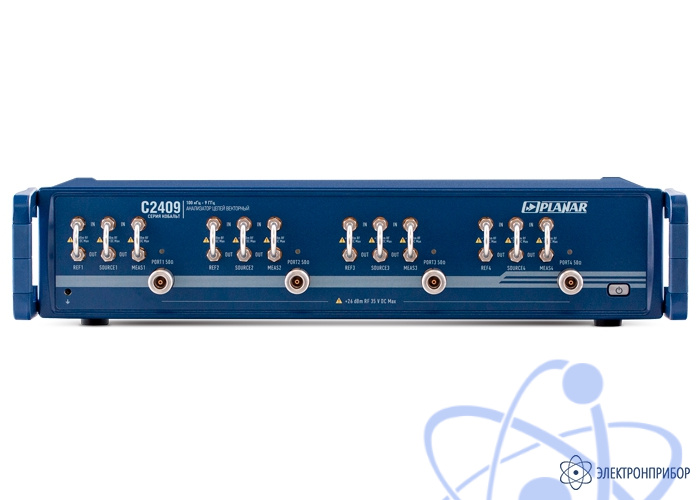

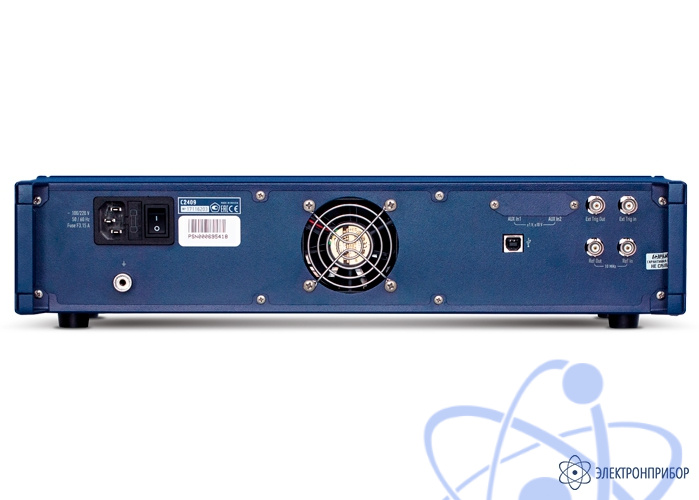

С2409 – четырехпортовый прибор с перемычками для прямого доступа к приемникам. Измеряемые параметры: S11…S44. Имеет четыре измерительных порта, два синхронизированных генератора испытательного сигнала и выведенные на переднюю панель перемычки для прямого доступа к приемникам прибора. Сочетает в себе возможности приборов С1409 и С2209.
Рис 1. Структурная схема анализатора цепей С2409
Назначение анализатора цепей векторного С2409:
Векторные анализаторы цепей предназначены для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников.
Область применения – проверка, настройка, исследование и разработка различных радиотехнических устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике, в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Векторные анализаторы цепей предназначены для работы с внешним компьютером, не входящим в комплект поставки. Анализаторы в серии отличаются друг от друга количеством измерительных портов, расположенных на передней панели, наличием соединителей для прямого доступа к входам измерительных и опорных приемников.
Для работы в автоматизированных измерительных стендах анализаторы цепей векторные поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.
Приборы поставляются с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
