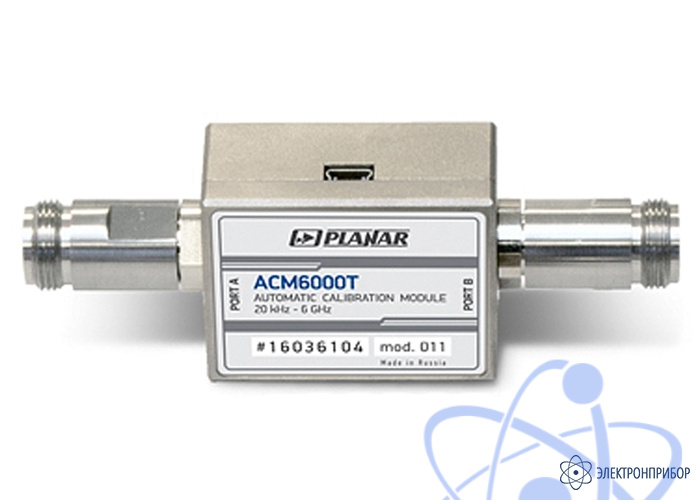

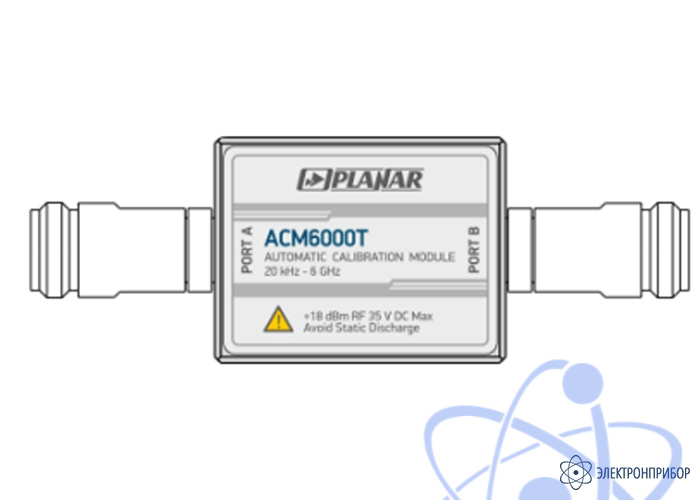

АСМ6000Т-011 — автоматический калибровочный модуль

Производитель

Гарантия

12 мес

Артикул

64573

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Описание автоматического калибровочного модуля АСМ6000Т-011:

Автоматический калибровочный модуль АСМ6000Т-011 предназначен для калибровки (коррекции результатов измерений) анализаторов цепей векторных в автоматическом режиме. Модули отличаются друг от друга диапазоном рабочих частот, количеством портов и наличием элемента питания. Калибровка осуществляется путем автоматического подключения к измерительным портам анализатора внутренних мер отражения и передачи.

В результате калибровки определяются комплексные оценки ошибок (составляющие систематической погрешности) в соответствии с моделью анализатора. Результаты используются для коррекции. Коррекция – это процесс исключения ошибок, определённых при калибровке, с целью повышения точности измерений.

Использование модуля вместо механического набора калибровочных мер дает ряд преимуществ, гарантирующих высокую точность измерений и увеличение срока службы измерительных портов анализатора. Точность измерений обеспечивается прецизионным описанием мер (состояний) модуля, стабильностью выбранной конструкции и применением функций учета дрейфа температуры и самодиагностики в виде доверительного теста. Однократное подключение модуля при калибровке:

продлевает ресурс портов анализатора;
уменьшает нагрузку на технический персонал, снижая вероятность ошибки некорректного подключения той и иной меры;
делает процесс измерений максимально производительным.

Протокол управления модулем основан на стандарте USBTMC-USB488.

Технические характеристики автоматического калибровочного модуля АСМ6000Т-011:

Параметр		Значение
		АСМ6000Т-011	АСМ6000Т-012	АСМ6000Т-111	АСМ6000Т-112
Количество портов		2
Тип соединителя	Port A	N розетка	N вилка	3,5 мм розетка	3,5 мм вилка
	Port B	N розетка	N розетка	3,5 мм розетка	3,5 мм розетка
Диапазон частот		20 кГц - 6 ГГц
Волновое сопротивление, Ом		50
Максимальное количество точек характеризации		1601
Максимальная¹⁾ входная мощность, дБм²⁾		0
Максимальное входное постоянное напряжение, В		±10
Предельная³⁾ входная мощность, дБм		+18
Предельное входное постоянное напряжение, В		±35
Подключение к компьютеру для управления:		mini USB 2.0
Потребляемая мощность, Вт, не более		0,20
Время установления рабочего режима, мин, не более		15
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа		от +5 до +40 не более 90 от 70,0 до 106,7
Габаритные размеры (ДхШхВ), мм, не более		115х40х25
Масса, кг, не более		0,350

Примечание:
¹⁾ Превышение максимальных значений увеличивает погрешность измерения анализатора;
²⁾ дБм обозначает дБ относительно 1 мВт;
³⁾ Превышение предельных значений приводит к выходу модуля из строя.

№	Наименование	Количество
1	Автоматический калибровочный модуль АСМ6000Т-011	1
2	Кабель USB	1
3	Формуляр	1
