Назначение встроенного автоматического калибровочного модуля ВКМ:

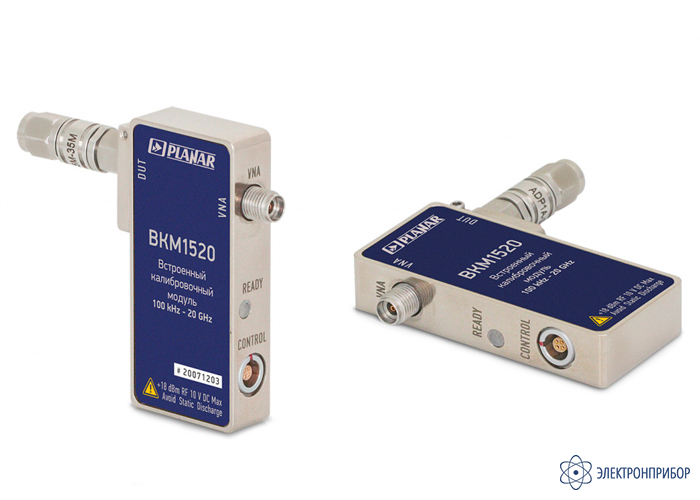

Встроенные в радиочастотный тракт автоматические калибровочные модули серии ВКМ позволяют проводить калибровку измерительного тракта и измерение S-параметров устройств без отключения от векторного анализатора цепей.
Модели:
- ВКМ1509-111: 100 кГц – 9 ГГц, розетка (ИУ) – розетка (ВАЦ);
- ВКМ1509-112: 100 кГц – 9 ГГц, розетка (ИУ) – вилка (ВАЦ);
- ВКМ1520-111: 100 кГц – 20 ГГц, розетка (ИУ) – розетка (ВАЦ);
- ВКМ1520-112: 100 кГц – 20ГГц, розетка (ИУ) – вилка (ВАЦ).
Для выполнения повторной калибровки анализатора с помощью механических калибровочных мер или обычных автоматических калибровочных модулей, например, из-за:
- дрейфа параметров измерительной системы со временем;
- нестабильности характеристик соединительных кабелей СВЧ;
- при изменении температурного режима;
- или других условий, влияющих на точность анализатора;
необходимо отключать исследуемое устройство от портов прибора и прерывать процесс измерений. Это сопровождается:
- увеличением времени измерений;
- возрастанием нагрузки на оператора;
- невозможностью автоматизации всей процедуры измерений;
- ускоренным износом соединительных разъемов из-за постоянных переподключений устройств калибровки.
Избежать сложностей можно с помощью модулей серии ВКМ, которые позволяют достичь наивысшей точности измерений S-параметров в изменяющихся условиях.
Модули представляют собой усовершенствованные автоматические калибровочные устройства проходного типа. Они постоянно находятся в радиочастотном тракте и подключены к портам исследуемого устройства. Векторная коррекция результатов измерений выполняется по нажатию одной кнопки в программном обеспечении анализатора цепей без дополнительных переподключений устройств - как калибровочных, так и исследуемых.
Модули содержат в своем составе три меры коэффициента отражения (меры полного сопротивления), разнесённых между собой на комплексной плоскости, и перемычку, соединяющую порты VNA-DUT во время измерений. Коммутация мер выполняется полупроводниковыми интегральными ключами. Каждая мера имеет индивидуальное описание зависимости коэффициента отражения от частоты, сохраненное в энергонезависимой памяти модуля. Также пользователь имеет возможность самостоятельно описывать меры и хранить их описания в той же памяти, если планирует использовать модуль с дополнительным защитным переходом или переходом, обеспечивающим совместимость с исследуемым устройством.
Модули широко применяются при тестировании:
- многопортовых устройств;
- устройств, значительно удаленных от векторного анализатора цепей;
- устройств с малыми потерями;
- при измерении фазы коэффициента передачи с высокой точностью;
- при измерении устройств на рабочем месте, подверженном колебанию температуры окружающей среды;
- для повышения качества измерений при использовании коммутационных матриц.
Для исключения погрешности измерений коэффициентов передачи и отражения, вызванной переподключением устройств во время измерений и калибровки.
Особенности встроенного автоматического калибровочного модуля ВКМ:
- восстановление калибровки векторных анализаторов цепей без отключения исследуемого устройства;
- все модули имеют внутреннюю память для хранения заводского и пользовательского описания мер;
- все модули характеризованы в диапазоне температур;
- модули оснащены фиксатором гайки выходного соединителя для надежного подключения к портам измеряемого устройства;
- управление и питание по интерфейсу USB 2.0;
- не требуется дополнительный контроллер для электропитания и управления модулями.
