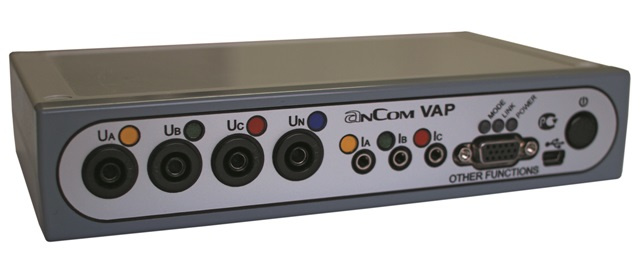

AnCom VAP — вольтамперфазометр

AnCom VAP — вольтамперфазометр

AnCom VAP — вольтамперфазометр


Производитель:
AnСom
Гарантия:
36 мес.
Межповерочный интервал:
24 мес.
Реестр ГСИ РК:
до 02.06.2021 г.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение вольтамперфазометра AnCom VAP:

Трехфазный вольтамперфазометр (ВАФ) AnCom VAP предназначен для настройки и контроля фазочувствительных схем релейной защиты (РЗ) и противоаварийной автоматики (ПА) на предприятиях электрических сетей.

Для проверки правильности выполнения схем РЗ и ПА прибор отображает векторную диаграмму токов и напряжений 1-ой гармоники по трем фазам (гармонические искажения не влияют на результат измерений).

Вольтамперфазометр также позволяет настраивать и контролировать:

  • Измерительные трансформаторы тока и напряжения;
  • Параметры качества электрической энергии;
  • Сопротивления электрических цепей при токах ±200 мА и 7 мА.

Особенности вольтамперфазометра AnCom VAP:

  • Измерение фазовых сдвигов тока от 1 мА (абсолютная погрешность ± 0,5 град при токах от 40 мА);

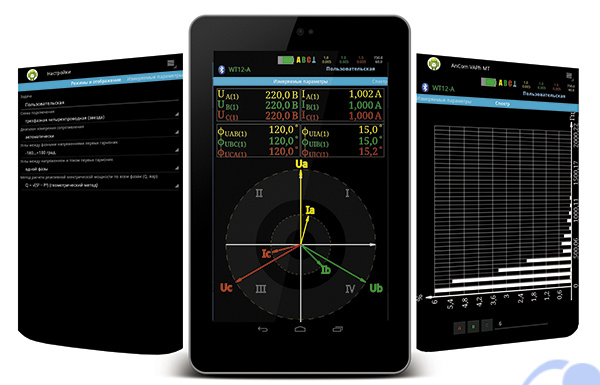

  • Отображение векторной диаграммы токов и напряжений 1-ой гармоники по трем фазам (гармонические искажения не влияют на результат измерений);
  • Трехфазный: 3 измерительных входа по току 0,001...2000 А, измерения без разрыва цепи (автоматически распознаваемые прибором типы токовых клещей);
  • Трехфазный: 3 измерительных входа по напряжению 0,01...750 В;
  • Измерение токов, напряжений и мощности – только на 1-ой гармонике, либо действующие значения (1...50 гармоники);
  • Измерение нулевой, прямой и обратной последовательностей 1-ой гармоники трехфазного тока и напряжения;
  • Точное измерение частоты ±0,01 Гц;
  • Поддержка схем подключения: трехфазная четырехпроводная (звезда), трехфазная трехпроводная (треугольник и Арона), однофазная двухпроводная, постоянный ток и напряжение (DC), «прозвонка» электрической цепи;
  • Дополнительные измеряемые параметры: постоянное напряжение и ток, импеданс, электрическая мощность (активная, реактивная и полная – суммарная и по каждой фазе);
  • Анализ гармоник (до 50) токов и напряжений: графики спектральных составляющих по каждой фазе, коэффициенты искажения синусоидальности кривой, коэффициенты n-ых гармонических составляющих, K-фактор и Crest factor (пик-фактор);
  • Коэффициенты мощности и несимметрии напряжения по обратной и нулевой последовательности.

Технология «Мобильный интерфейс»:

  • Цветной сенсорный дисплей 7''
    • Цветовая индикация измеряемых параметров, соответствующая маркировке входов прибора и измерительных принадлежностей;
    • Перелистываемые виртуальные экраны: значения измеряемых параметров и фазовая диаграмма, спектр напряжений и токов;
    • Панель состояния прибора: схема подключения, тип подключенных клещей, диапазоны измерения тока и напряжения, уровень заряда батареи прибора и т.д.;
  • Мгновенная готовность к измерениям
    • Измерительные Задачи (заводские и пользовательские) – наборы специфических настроек ВАФ;
    • Сохранение измерительной Задачи – создание пользовательской настройки ВАФ, характерной для требуемого измерения;
    • Загрузка измерительной Задачи из списка позволит сразу приступить к нужным измерениям без перенастройки прибора. Выбор диапазонов измерений токов и напряжений (ручной и автоматический) осуществляется в процессе измерения;
  • Анализ результатов
    • Мониторинг измеряемых параметров в режиме реального времени и «заморозка» результатов измерений на всех виртуальных экранах для детального анализа;
    • Цветовая и звуковая сигнализация при несоответствии значения измеряемого параметра установленной норме min…max, и индикация величины запаса – при соответствии;
    • Сохранение на планшете и совместная работа с результатами измерений: пересылка снимков экрана (значения измеряемых параметров и фазовая диаграмма) по E-mail, загрузка в альбом Google Фото, загрузка на Google Диск, вывод на печать – через беспроводный интерфейс планшета Wi-Fi;
  • Справочники и приложения GOOGLE PLAY
    • Чтение технической и справочной литературы прямо с планшета – цветная инструкция на прибор всегда под рукой;
    • Google Play: библиотека приложений для инженера-электрика – оперативный расчет параметров и справочная информация;
    • Коммуникационные возможности планшета: оперативный поиск информации, определение местонахождения и маршрута до объекта, электронный ежедневник и планировщик задач, фото и видеосъемка объекта измерений, ICQ, Skype, E-mail;
  • Безопасность и автономность

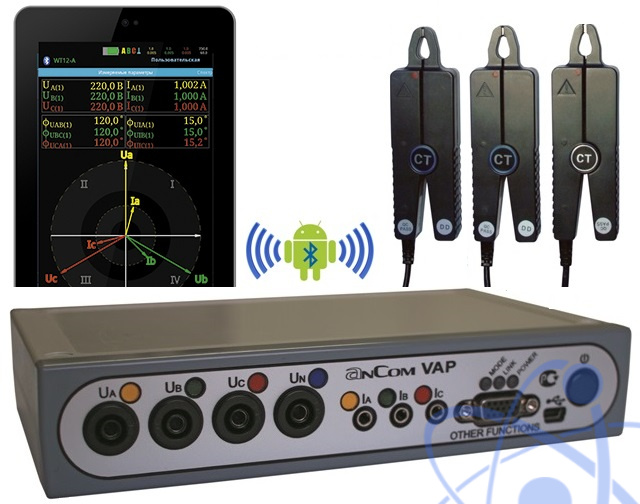

    • Работа на опасных участках – беспроводное управление ВАФ по радиоканалу Bluetooth (на удалении до 6 м);
    • Мобильный автономный прибор для работы в лабораторных (220В) и полевых условиях (более 24 часов автономной работы) в широком температурном диапазоне и условиях слабой освещенности.

Технические характеристики вольтамперфазометра AnCom VAP:

Частота , напряжение, сила тока и углы сдвига фаз
Обозначение Описание Диапазон / Условие измерения Пределы допускаемой основной абсолютной погрешности измерения
f , Гц Частота сети на первой гармонике фазы A ( U A или I A ) 42,5... 57,5
U A > 100 мВ
I A > 100 m А
± 0,01
U A(1) , U B(1), U C(1) , В Действующие значения фазных напряжений на первой гармонике 0,01...0,6 ±0,018
0,6...6 ±0,042
6...60 ± 0,06
60...750 ± 0,75
U A , U B, U C , В Действующие значения фазных напряжений (по всем гармоникам, 1...50) 0,01...0,6 ±0,018
0,6...6 ±0,042
6...60 ± 0,06
60...750 ± 0,75
I A(1) , I B(1), I C(1) , А Действующие значения фазных токов на первой гармонике 0,04...1 (0,005...0,04 А ) ±0,0003
0,04...1 ± 0,005
1...30 ±0,15
I A , I B, I C , А Действующие значения фазных токов ( по всем гармоникам , 1...50) 0,04...1 (0,005...0,04 А ) ±0,0003
0,04...1 ± 0,005
1...30 ±0,15
Опорный канал U A ( U A > 60 мВ )
φ UIA(1), φ UIB(1), φ UIC(1), град. Углы между напряжениями и токами одноименных фаз 0,04...30 А ± 0,5 град.
0,005... 0,04 А ± 1 град.
0,001...0,005 А ± 3 град.
φ UAIA(1) , φ UAIB(1) , φ UAIC(1) , град. Углы между напряжением фазы A и токами фаз A, B и C 0,04...30 А ± 0,5 град.
0,005... 0,04 А ± 1 град.
0,001...0,005 А ± 3 град.
φ UAIB(1) , φ UAIC(1) , град. Углы между напряжением фазы A и напряжениями фаз B и C 0,06...750 В ± 0,1 град.
Опорный канал I A ( U A > 60 мВ )
φ UIA(1), φ UIB(1), φ UIC(1), град. Углы между напряжениями и токами одноименных фаз 0,04...30 А ± 0,5 град.
0,005... 0,04 А ± 1 град.
0,001...0,005 А ± 3 град.
φ UAIA(1) , φ UAIB(1) , φ UAIC(1) , град. Углы между током фазы A и напряжениями фаз A, B и C 0,04...30 А ± 0,5 град.
0,005... 0,04 А ± 1 град.
0,001...0,005 А ± 3 град.
φ UAIB(1) , φ UAIC(1) , град. Углы между током фазы A и токами фаз B и C 0,06...750 В ± 0,1 град.
Прямая, обратная и нулевая последовательности
Обозначение Описание Диапазон / Условие измерения Пределы допускаемой основной абсолютной погрешности измерения
U , В Постоянное напряжение 0,08...0,8 (0,014...0,08) ± 0,002 В
0,08...0,8 ± 0,0016 В
0,8...8 ± 0,016 В
8...80 ± 0,16 В
80...750 ± 1,5 В
Напряжение постоянного тока
Обозначение Описание Диапазон / Условие измерения Пределы допускаемой основной абсолютной погрешности измерения
U 1 (1) , U 2 (1) , U 0 (1) , В Напряжение первой гармоники : для прямой, обратной и нулевой последовательности 0...330 ± 0,66
I 1 (1) , I 2 (1) , I 0 (1) , А Ток первой гармоники: для прямой, обратной и нулевой последовательности 0,005...0,04 При минимальном значении одного из токов I A(1) , I B(1), I C(1) =0,005...0,04:
±0,0009 для I 1 (1) , I 2 (1)
± 0,015 для I 0 (1)
0,04...1 ± 0,015
1...30 ± 0,45
φ U1I1(1) , град . Прямая последовательность Угол фазового сдвига между напряжением и током : для прямой, обратной и нулевой последовательн ости При U2, U0, более 260 мВ; I2, I0 более 6 мА; I1 более 80 мА. ± 0,5
φ U2I2(1) , град . Обратная последовательность ± 3
φ U0I0(1) , град . Нулевая последовательность ± 3
K2U, % Коэффициент несимметрии напряжения по обратной последовательности 0,4...20 ± 0,3
K0U, % Коэффициент несимметрии напряжения по обратной последовательности 0,4...20 ± 0,3
Импеданс
Обозначение Описание Диапазон / Условие измерения Пределы допускаемой основной абсолютной погрешности измерения
Z A , Z B , Z C , Ом Модуль полного сопротивления Z > 125/I

Z < 125/I
± 4% I > 5 мА
R A , R B , R C , Ом Активная составляющая полного сопротивления 15% мА < I < 5 мА
X A , X B , X C , Ом Реактивная составляющая полного сопротивления ± 5/I %
Мощность
Обозначение Описание Диапазон / Условие измерения Пределы допускаемой основной абсолютной погрешности измерения
P A , P B , P C , P Σ , Вт Активная электрическая мощность по каждой фазе и суммарная K Р = 1 ± 0,5%
K Р = 0,5L...1...0,5С ± 1,0%
K Р = 0,2C...1...0,2L ±[1,0+0,1((P max /P)–1)] %
P A(1) , P B(1) , P C(1) , P Σ , Вт Активная электрическая мощность первой гармоники по каждой фазе и суммарная K Р = 1 ± 0,5%
K Р = 0,5L...1...0,5С ± 1,0%
K Р = 0,2C...1...0,2L ±[1,0+0,1((P max /P)–1)] %
Q A, Q B, Q C , Q Σ , вар Реактивная электрическая мощность по каждой фазе и суммарная K Р = 0,45L...0... –0,45C;
K Р = 0,45C...0... –0,45L
± 1,0%
K Р = 0,86L...0... –0,86C;
K Р = 0,86C...0... –0,86L
± 2,0%
Q A(1) , Q B(1) , Q C(1) , Q Σ , вар Реактивная электрическая мощность первой гармоники по каждой фазе и суммарная K Р = 0,45L...0... –0,45C;
K Р = 0,45C...0... –0,45L
± 1,0%
K Р = 0,86L...0... –0,86C;
K Р = 0,86C...0... –0,86L
± 2,0%
S A , S B, S C, S Σ, ВА Полная электрическая мощность по каждой фазе и суммарная от 0,1 I max U max до I max U max ± 1,0%
от 0,05 I max U max до 0,1 I max U ±2,0%
S A(1) , S B(1) , S C(1) , S Σ(1) , ВА Полная электрическая мощность первой гармоники по каждой фазе и суммарная от 0,1 I max U max до I max U max ± 1,0%
от 0,05 I max U max до 0,1 I max U ±2,0%
Анализ гармоник
Обозначение Описание Диапазон / Условие измерения Пределы допускаемой основной абсолютной погрешности измерения
K UA , K UB , K UC , % Коэффициент искажения синусоидальности кривой напряжения 0,2...30 % K U <1,0 ± 0,05
0,2...30 % K U >1,0 ± 5 % (Относительная)
K IA , K IB , K IC , % Коэффициент искажения синусоидальности кривой напряжения 0,3...50 % K I <1,0 ± 0,05
0,3...50 % K I >1,0 ± 5 % (Относительная)
K factorIA , K factorIB , K factorIC K- фактор - Не нормируется
CFIA, CFIB, CFIC CFUA, CFUB, CFUC Crest factor фазных токов и напряжений ( Пик - фактор ) - Не нормируется
K U(n) , % Коэффициент n- ой гармонической составляющей напряжения со 2 по 50 гармоники 0,2...30% K U <1,0 ± 0,05
0,2...30% K U >1,0 ±5% ( Относительная )
K I(n) , % Коэффициент n- ой гармонической составляющей тока со 2 по 50 гармоники 0,3...50% K I <1,0 ± 0,05
0,3...50% K I >1,0 ±5% ( Относительная )

Общие характеристики вольтамперфазометра AnCom VAP:

Условия эксплуатации
Диапазон рабочих температур, °С -20...+55
Предельные условия транспортирования: -50...+70
Относительная влажность, при температуре 30°С, % 90 при 30 °С
Предельные условия транспортирования: 95 при 30 °С
Атмосферное давление, кПа (мм. рт. ст.) 70 - 106,7 (537 - 800)
Предельные условия транспортирования: 70...106,7 (537... 800)
Транспортная тряска от 80 до 120 ударов в минуту с максимальным ускорением 30 м/с2 и продолжительностью воздействия 1 час
Массогабаритные характеристики
Масса приборного блока ВАФ, кг 0,59 ± 0,02
Масса сумки при транспортировке ВАФ и принадлежностей, кг менее 4
Надежность
Средний срок службы (кроме аккумулятора, планшета и сетевого адаптера), лет не менее 10
Средняя наработка на отказ, ч не менее 10000
Питание
Питание в рабочем режиме автономное и от сети
Время автономной работы не менее 24 часов
Заряд аккумуляторов через интерфейс USB-mini от USB порта компьютера или адаптера ~220В->5В/1А
Индикация процесса заряда аккумулятора и уровня заряда
Электробезопасность: защита от поражения электрическим током
Параметр Приборный
блок
Токовые клещи
ТК-ЗОАС- А (В, С) ТК-
800АС-А (В, С)
тк-
2000АС-А (В, С)
тк-
200DC-A
Класс защиты от поражения электрическим током II II II II II
Категория монтажа (категория перенапряжения, CAT) II II III III II

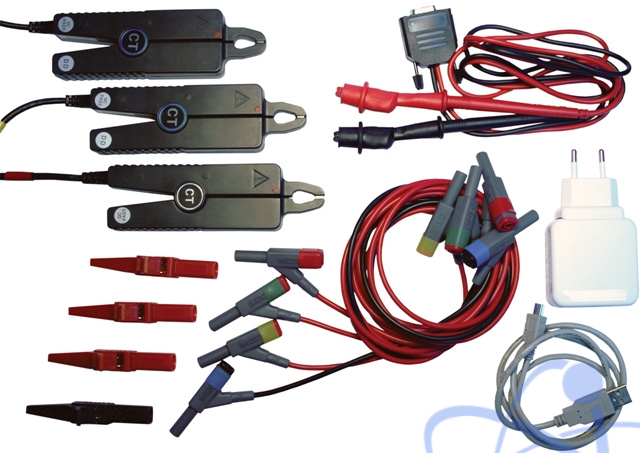

Наименование AnCom VAP/30AC AnCom VAP/30AC/800AC AnCom VAP/30AC/2000AC AnCom VAP/30AC/200DC
1 Приборный блок VAP 1 1 1 1
2 Кабель измерения напряжения КИ20-A 1 1 1 1
3 Кабель измерения напряжения КИ20-B 1 1 1 1
4 Кабель измерения напряжения КИ20-C 1 1 1 1
5 Кабель измерения напряжения КИ20-N 1 1 1 1
6 Зажим «крокодил» П7 1 1 1 1
7 Зажим «крокодил» П8 3 3 3 3
8 Кабель измерения сопротивления КИ21 1 1 1 1
9 Источник питания ИП-5В/USB 1 1 1 1
10 Кабель USB-A/B mini 1 1 1 1

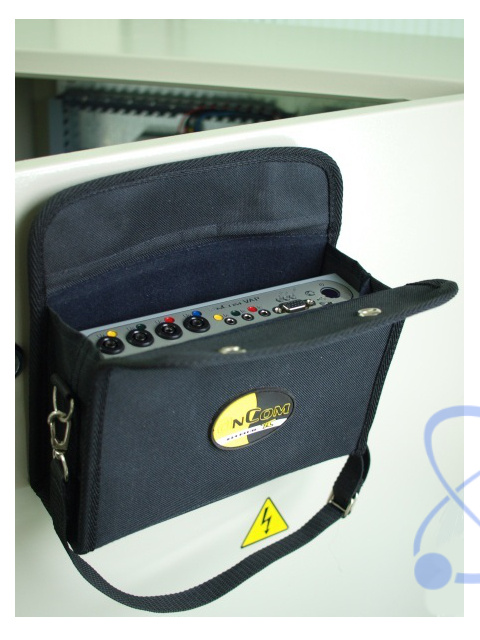

11 Сумка функциональная VAP-СФ 1 1 1 1
12 Коробка транспортная картонная VAP-КТ 1 1 1 1
13 Android Планшет *¹ 1 1 1 1
14 Носитель информации для хранения Документации и ПО 1 1 1 1
15 Руководство по эксплуатации (в памяти планшета) 1 1 1 1
16 Методика поверки (в памяти планшета) 1 1 1 1
17 Дистрибутив ПО (при отсутсвии в памяти планшета, скачайте с сайта производителя) 1 1 1 1
18 Формуляр 1 1 1 1
19 Токовые клещи для измерения переменного тока до 30А ТК-30AC 3 3 3 3
20 Токовые клещи для измерения переменного тока до 800А ТК-800AC - 3 - -
21 Адаптер токовых клещей АТК-800AC - 1 - -
22 Токовые клещи для измерения переменного тока до 2000А ТК-2000AC - - 3 -
23 Адаптер токовых клещей АТК-2000AC - - 1 -
24 Токовые клещи для измерения постоянного тока до 200DC ТК-200DC-A - - - 3
25 Адаптер токовых клещей АТК-200DC - - - 1
26 Сумка транспортная - 1 1 1
