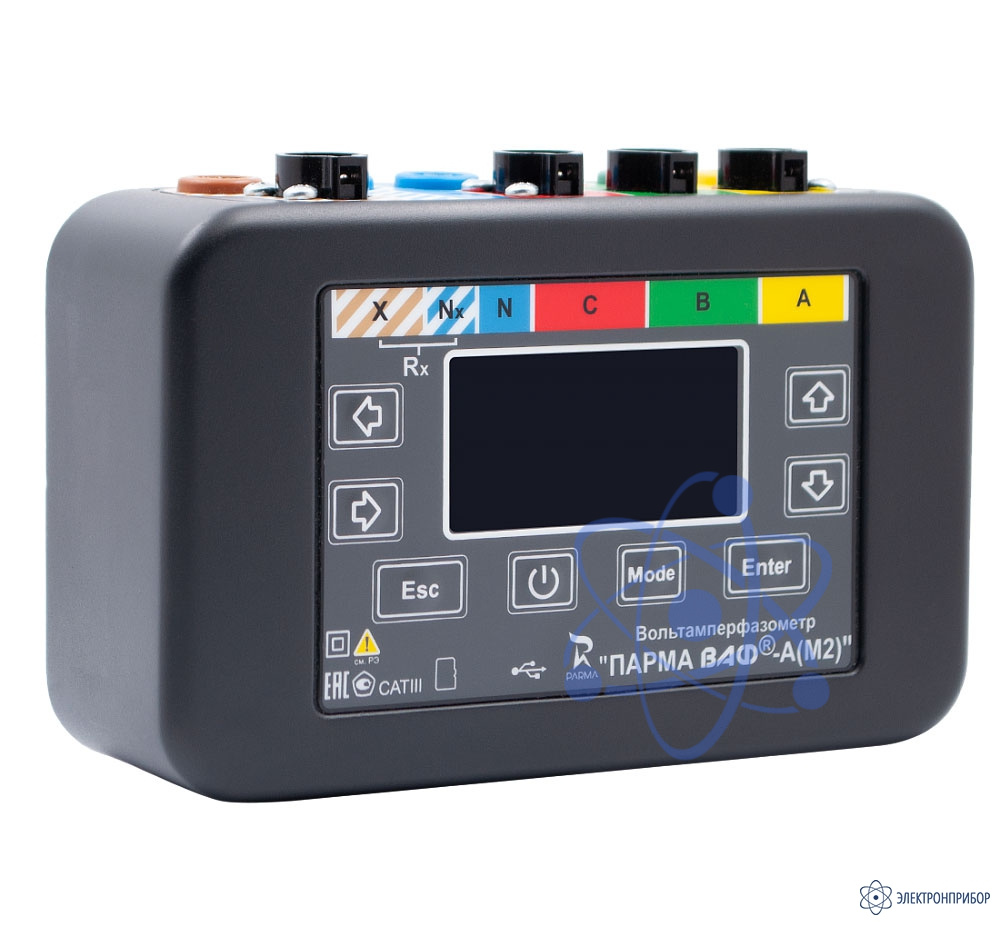

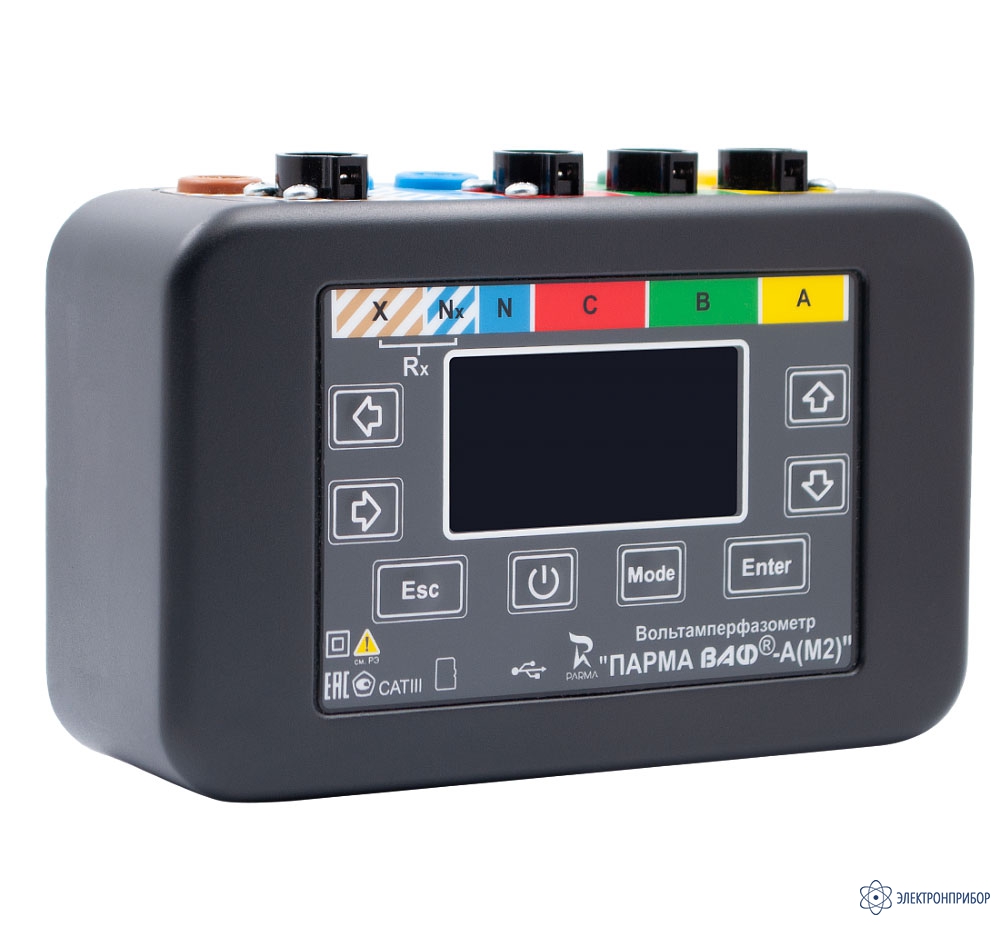

ПАРМА ВАФ-А(М2) — трехфазный вольтамперфазометр

Производитель

ПAРМА

Гарантия

18 мес

Межповерочный интервал

24 мес

Артикул

71891

Сертификат дилера

jpg

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

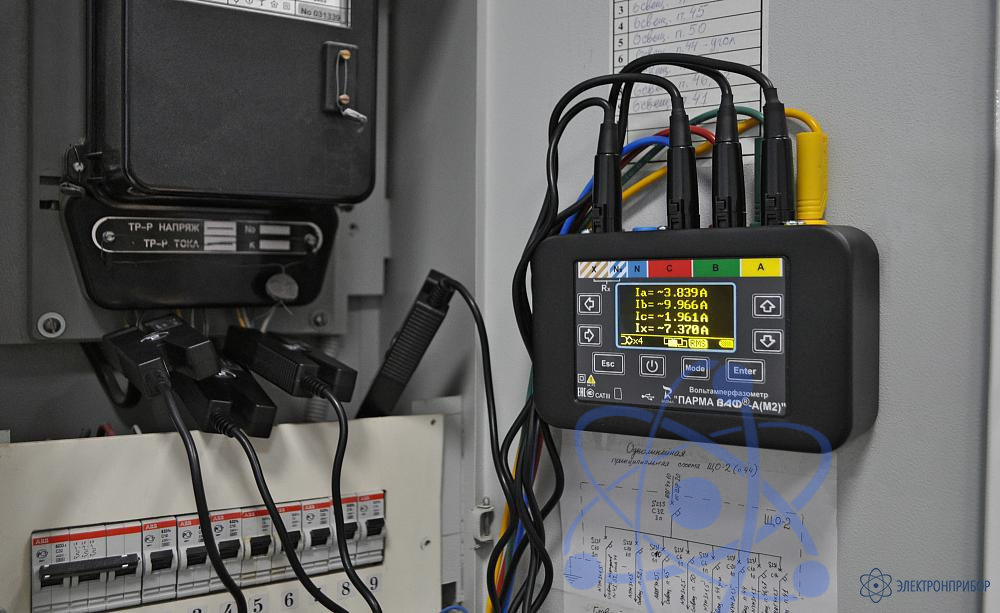

Область применения трехфазного вольтамперфазометра ПАРМА ВАФ-А(М2):

Поможет службам релейной защиты и автоматики, главного энергетика промышленных предприятий и широкому кругу специалистов, занятых наладкой, контролем, диагностикой и эксплуатацией электроустановок, решать следующие задачи:

Контролировать чередования фаз;
Снимать вольтамперные характеристики;
Измерять углы сдвига фаз и строить векторные диаграммы напряжения и тока;
Контролировать цепи в ЩПТ;
П целостность электрических проводников;
Проводить эксплуатационное обслуживание релейных схем защиты и силовых цепей электроустановок;
Контролировать состояние и проводить диагностику цепей постоянного тока;
Проводить фазировку при наладке дифференциальной защиты и подключении трансформаторов тока и напряжения, электродвигателей;
Проверять правильность подключения счетчиков электроэнергии;
Определять гармонический состав тока и напряжения (до 19-й гармоники включительно).

Отличительные особенности трехфазного вольтамперфазометра ПАРМА ВАФ-А(М2):

Две группы гальваноразвязанных каналов для измерения напряжения;
4 канала напряжения позволяют проводить измерения не только 3-х фаз, но и 3Uo;
4 канала тока дают возможность проводить измерения не только 3-х фаз, но и 3I0;
Расширенный диапазон измерений переменного тока от 0,004 А до 3000 А с применением трех типов «клещей»;
Расширенный диапазон измерений постоянного тока от ±0,007 А до ±1000 А с применением двух типов «клещей»;
Высокая точность и достоверные результаты измерений обеспечиваются за счет повышенной помехозащищенности;
Реализация возможности сохранения скриншотов экрана прибора с измерениями на съемный накопитель;
Поддержка работы с ПО на ОС Android для лучшей визуализации и сохранения измерений;

Поддержка объема до 64 Гбайт данных на съемном накопителе типа microSD;
Контрастный дисплей позволяет считывать данные с прибора в сильный мороз и на солнце;
Ударопрочный корпус со встроенными магнитами позволяет легко закрепить прибор, как на металлической поверхности, так и на клапане транспортной сумки;
Стандартные аккумуляторы (NiMn) типоразмера АА обеспечивают большое количество циклов заряда/разряда и длительную автономную работу прибора;
Тип разъема micro-USB, позволяющий использовать любой тип зарядного устройства;
Возможность подключения Power Bank для проведения длительных автономных работ;

Интуитивно понятное управление и наглядное представление измеряемых параметров, как в текстовом, так и в графическом виде;
Регистрация аварийных событий (под заказ);
Регистрация графиков нагрузки (под заказ).

Регистрируемые величины трехфазного вольтамперфазометра ПАРМА ВАФ-А(М2):

Действующее значение напряжения и силы переменного тока;
Действующее значение напряжения и силы переменного тока первой гармоники;
Частота переменного тока и напряжения;
Углы сдвига фаз между входными сигналами (между напряжением и напряжением, током и током, напряжением и током);
Активная, реактивная и полная мощность – фазная и трехфазная;
Коэффициент мощности (cos φ);
Коэффициент реактивной мощности (tg φ);
Действующие значения симметричных составляющих трехфазного тока и напряжения (прямой, обратной и нулевой составляющих, коэффициентов несимметрии);
Импеданс цепи;
Активная составляющая сопротивления переменному току;
Индуктивность/емкость цепи;
Гармонический состав тока и напряжения (до 19-й гармоники включительно).

Варианты исполнения трехфазного вольтамперфазометра ПАРМА ВАФ-А(М2):

Для заказа вольтамперфазометра ВАФ-А(М2) необходимо выбрать:

- Тип и количество токоизмерительных клещей;
- Наличие дополнительного комплекта измерительных щупов и аксессуаров;
- Наличие Power bank для автономной работы;
- Наличие и тип автоматизированного рабочего места с предустановленным ПО VAF Connect.

Метрологические характеристики трехфазного вольтамперфазометра ПАРМА ВАФ-А(М2):

Наименование характеристики	Диапазон измерений	Пределы допускаемой абсолютной (Δ), относительной (δ), приведенной 1) (γ) погрешности измерений	Примечание
Измерение напряжения (силы) постоянного тока (U), режим ВАФ и режим РАС
Напряжение постоянного тока	от ±0,5 до ±650,0 В	γ = ±0,05 % δ = ±0,5 %	при Uи 2) ≤ 0,1·Uк 3) при Uи ≥ 0,1·Uк
Сила постоянного тока (с комплектом датчиков тока ДТИ-5)	от ±0,007 до ±10,000 А	γ = ±0,1 % δ = ±0,5 %	при Iи 4) ≤ 0,2·Iк 5) при Iи ≥ 0,2·Iк
Сила постоянного тока (с комплектом датчиков тока ДТИ-4)	от ±10 до ±1000 А	γ = ±0,75 % δ = ±5,0 %	при Iи ≤ 0,15·Iк при Iи ≥ 0,15·Iк
Измерение мощности постоянного тока (P), режим ВАФ и режим РАС с функцией Самописец
Мощность постоянного тока (с комплектом датчиков тока ДТИ-5) – режим ВАФ – режим РАС	γ = ±0,03 % δ = ±2,0 %	при Pи 6) ≤ 65 Вт при Pи ≥ 65 Вт
	γ = ±0,03 % δ = ±2,0 %	при Pи 6) ≤ 65 Вт при Pи ≥ 65 Вт	от 0,035 до 6500,000 Вт
Мощность постоянного тока (с комплектом датчиков тока ДТИ-4) – режим ВАФ – режим РАС	от 0,05 до 30,00 кВт от 30,001 до 650,000 кВт	γ = ±0,25 % δ = ±6,0 %	-
Измерение среднеквадратического значения напряжения переменного тока (U(RMS)) и среднеквадратического значения напряжения переменного тока основной гармоники (U(1)), режим ВАФ и режим РАС
Среднеквадратическое значение напряжения переменного тока в диапазоне частот от 40 до 65 Гц	от 0,5 до 650,0 В	γ = ±0,05 % δ = ±0,5 %	при Uи ≤ 0,1·Uк при Uи ≥ 0,1·Uк
Измерение частоты напряжения переменного тока (fU), режим ВАФ и режим РАС
Частота напряжения переменного тока – режим ВАФ – режим РАС	от 40 до 65 Гц от 45 до 55 Гц	Δ = ±0,05 Гц Δ = ±0,005 Гц Δ = ±0,05 Гц	при Uи <5 В при Uи ≥ 5 В при Uи ≥ 10 В
Измерение среднеквадратического значения силы переменного тока (I(RMS)) и среднеквадратического значения силы переменного тока основной гармоники (I(1)), режим ВАФ и режим РАС
Среднеквадратическое значение силы переменного тока, в диапазоне частот от 40 до 65 Гц
(с комплектом датчиков тока ДТИ-1) – режим ВАФ – режим РАС	от 0,004 до 40,000 А от 0,004 до 40,000 А	γ = ±0,01 % δ = ±1 % γ = ±1 %	при Iи ≤ 0,01·Iк при Iи ≥ 0,01·Iк
(с комплектом датчиков тока ДТИ-2) – режим ВАФ – режим РАС	-	-	-
(с комплектом датчиков тока ДТИ-2) – режим ВАФ – режим РАС	от 0,5 до 200,0 А	γ = ±1 %	-
(с комплектом датчиков тока ДТИ-2) – режим ВАФ – режим РАС	-	-	-
(с комплектом датчиков тока ДТИ-2) – режим ВАФ – режим РАС	от 200,001 до 500,000 А	δ = ±2 %	-
(с комплектом датчиков тока ДТИ-3) для диапазона 0,3 кА – режим ВАФ – режим РАС	-	-	-
	от 3,000 до 300,000 А	δ = ±4 %	-
(с комплектом датчиков тока ДТИ-3) для диапазона 3,0 кА – режим ВАФ – режим РАС	-	-	-
	от 40 до 1000 А	δ = ±4 %	-
Измерение частоты силы переменного тока (fI), режим ВАФ и режим РАС
Частота силы переменного тока	-	-	-
(с комплектом датчиков тока ДТИ-1) – режим ВАФ – режим РАС	от 40 до 65 Гц от 45 до 55 Гц	Δ = ±0,05 Гц Δ = ±0,005 Гц Δ = ±0,05 Гц	при Iи < 60 мА при Iи ≥ 60 мА при Iи ≥ 100 мА
(с комплектом датчиков тока ДТИ-2) – режим ВАФ – режим РАС	от 40 до 65 Гц от 45 до 55 Гц	Δ = ±0,05 Гц Δ = ±0,005 Гц Δ = ±0,05 Гц	при Iи < 1,5 А при Iи ≥ 1,5 А при Iи ≥ 2 А
(с комплектом датчиков тока ДТИ-3) для диапазона 0,3 кА – режим ВАФ – режим РАС	от 40 до 65 Гц от 45 до 55 Гц	Δ = ±0,005 Гц Δ = ±0,05 Гц	при Iи ≥ 3 А при Iи ≥ 5 А
(с комплектом датчиков тока ДТИ-3) для диапазона 3,0 кА – режим ВАФ – режим РАС	от 40 до 65 Гц от 45 до 55 Гц	Δ = ±0,005 Гц Δ = ±0,05 Гц	при Iи ≥ 40 А
Измерение среднеквадратического значения напряжения переменного тока прямой (U1), обратной (U2) и нулевой (U0) последовательности, режим ВАФ и режим РАС
Cреднеквадратическое значение напряжения переменного тока прямой, обратной и нулевой последовательности – режим ВАФ – режим РАС	от 0,5 до 650,0 В	γ = ±1,5 % δ = ±2 %	-
Измерение коэффициента n-ой гармонической составляющей напряжения (КU(n)), режим ВАФ и режим РАС
Коэффициент n-ой гармонической составляющей напряжения – для n от 2 до 19 включ. для режима ВАФ – для n от 2 до 14 включ. для режима РАС	от 0 до 90 %	Δ = ±0,25 % δ = ±5,0 %	при КU(n) < 1 при КU(n) ≥ 1
Измерение коэффициента несимметрии по нулевой последовательности напряжения (К0U), режим ВАФ
Коэффициент несимметрии по нулевой последовательности напряжения	от 0 до 100 %	Δ = ±1,5 %	режим ВАФ
Измерение коэффициента несимметрии по обратной последовательности напряжения (К2U), режим ВАФ
Коэффициент несимметрии по обратной последовательности напряжения	от 0 до 100 %	Δ = ±1,5 %	режим ВАФ
Измерение коэффициента искажения синусоидальности кривой напряжения (KUИ), режим ВАФ
Коэффициент искажения синусоидальности кривой напряжения	от 0 до 100 %	Δ = ±0,25 % δ = ±10,0 %	при КU(n) < 1 при КU(n) ≥ 1
Измерение активной (P), реактивной (Q) и полной (S) однофазной и трехфазной электрической мощности и активной (P(1)), реактивной (Q(1)) и полной (S(1)) однофазной и трехфазной электрической мощности основной гармоники, режим ВАФ и режим РАС с функцией Самописец
Активная, реактивная и полная мощности
(с комплектом датчиков тока ДТИ-1) – по одной фазе – по трем фазам	от 0,3 до 26000,0 Вт/вар/В·А от 0,9 до 78000,0 Вт/вар/В·А	-	P при (0,5 ≥ \|cosφ\| ≥ 1) Q при (0,5 ≥ \|sinφ\| ≥ 1)
	от 0,3 до 26000,0 Вт/вар/В·А от 0,9 до 78000,0 Вт/вар/В·А	δ = ±1,5 %	P при (0,5 ≥ \|cosφ\| ≥ 1) Q при (0,5 ≥ \|sinφ\| ≥ 1)
(с комплектом датчиков тока ДТИ-2) – по одной фазе – по трем фазам	от 0,003 до 130,000 кВт/квар/кВ·А от 0,008 до 390,000 кВт/квар/кВ·А	δ = ±2,5 %	P при (0,5 ≥ \|cosφ\| ≥ 1) Q при (0,5 ≥ \|sinφ\| ≥ 1)
(с комплектом датчиков тока ДТИ-2) – по одной фазе – по трем фазам	от 1,5 до 325,000 кВт/квар/кВ·А от 4,5 до 975,000 кВт/квар/кВ·А	δ = ±2,5 %	P при (0,5 ≥ \|cosφ\| ≥ 1) Q при (0,5 ≥ \|sinφ\| ≥ 1)
(с комплектом датчиков тока ДТИ-3) – по одной фазе	-	-	P при (0,5 ≥ \|cosφ\| ≥ 1) Q при (0,5 ≥ \|sinφ\| ≥ 1)
для диапазона 0,3 кА	от 0,015 до 195,000 кВт/квар/кВ·А	δ = ±5,0 %
для диапазона 3,0 кА	от 0,20 до 650,000 кВт/квар/кВ·А	δ = ±5,0 %
– по трем фазам
для диапазона 0,3 кА	от 0,045 до 585,000 кВт/квар/кВ·А	δ = ±5,0 %
для диапазона 3,0 кА	от 0,60 до 1950,00 кВт/квар/кВ·А	δ = ±5,0 %
Измерение фазового угла сдвига напряжения (φU), фазового угла сдвига тока (φI), фазового угла сдвига между напряжением и током (φUI) и фазового угла сдвига напряжения (φU(1)), фазового угла сдвига тока (φI(1)), фазового угла сдвига между напряжением и током (φUI(1)) основной частоты, режим ВАФ
Фазовый угол сдвига напряжения	от 0 до 360°	Δ = ±2° Δ = ±0,5°	при Uи <3 В при Uи ≥ 3 В
Фазовый угол сдвига тока	от 0 до 360°	-	-
с комплектом датчиков тока ДТИ-1		Δ = ±1,0°	при IИ ≥ 60 мА
с комплектом датчиков тока ДТИ-2		Δ = ±1,5°	при IИ ≥ 5 А
с комплектом датчиков тока ДТИ-3 для диапазона 0,3 кА		Δ = ±2,0°	при IИ ≥ 5 А
с комплектом датчиков тока ДТИ-3 для диапазона 3,0 кА		Δ = ±2,0°	при IИ ≥ 40 А
Фазовый угол сдвига между напряжением и током	от 0 до 360°	-	-
с комплектом датчиков тока ДТИ-1		Δ = ±1,0°	при IИ ≥ 60 мА при UИ ≥ 3 В
с комплектом датчиков тока ДТИ-2		Δ = ±2,0°	при IИ ≥ 5 А при UИ ≥ 3 В
с комплектом датчиков тока ДТИ-3 для диапазона 0,3 кА		Δ = ±2,0°	при IИ ≥ 5 А при UИ ≥ 3 В
с комплектом датчиков тока ДТИ-3 для диапазона 3,0 кА		Δ = ±2,0°	при IИ ≥ 40 А при UИ ≥ 3 В
Измерение сопротивления (R), режим ВАФ
Сопротивление электрической цепи	от 1 до 200 Ом	Δ = ±(0,3 + 0,035·X)	-
Нормальные условия измерений
Температура окружающего воздуха, °С	от +15 до +25	-	-
Относительная влажность воздуха, %	от 30 до 80	-	-
Атмосферное давление, кПа	от 84 до 106	-	-
1) За нормирующее значение принимают конечное значение диапазона измерений; 2) Uи – измеренное значение напряжения, В; 3) Uк – конечное значение диапазона измерений, В; 4) Iи – измеренное значение силы тока, А; 5) Iк – конечное значение диапазона измерений, А; 6) Pи – измеренное значение мощности постоянного тока, Вт.

Технические характеристики трехфазного вольтамперфазометра ПАРМА ВАФ-А(М2):

Параметр	Значение
Показания напряжения (силы) постоянного тока (I), режим ВАФ и режим РАС
Диапазон показаний напряжения постоянного тока, В	от -1000 до 1000
Показания среднеквадратического значения напряжения переменного тока (U(RMS)) и среднеквадратического значения напряжения переменного тока основной гармоники (U(1)), режим ВАФ и режим РАС
Диапазон показаний среднеквадратического значения напряжения переменного тока в диапазоне частот от 40 до 65 Гц, В	от 0,1 до 1000,0
Показания среднеквадратического значения силы переменного тока (I(RMS)) и среднеквадратического значения силы переменного тока основной гармоники (I(1)), режим ВАФ и режим РАС
Диапазон показаний среднеквадратического значения силы переменного тока, в диапазоне частот от 40 до 65 Гц, А 1)	от 0,004 до 3000,000
Показания среднеквадратического значения силы переменного тока прямой (I1), обратной (I2) и нулевой (I0) последовательности, режим ВАФ и режим РАС
Диапазон показаний силы переменного тока прямой, обратной и нулевой последовательности, А	-
с комплектом датчиков тока ДТИ-1	от 0,004 до 40,000
с комплектом датчиков тока ДТИ-2	от 0,5 до 200,0
с комплектом датчиков тока ДТИ-2	от 200,001 до 500,000
с комплектом датчиков тока ДТИ-3	от 3 до 300
с комплектом датчиков тока ДТИ-3	от 40 до 1000
Показания коэффициента n-ой гармонической составляющей тока (КI(n)), режим ВАФ и режим РАС
Диапазон показаний коэффициента n-ой гармонической составляющей тока для n от 2 до 19 в режиме ВАФ, %	от 0 до 90
Диапазон показаний коэффициента n-ой гармонической составляющей тока для n от 2 до 14 в режиме РАС, %	от 0 до 90
Показания коэффициента искажения синусоидальности кривой тока (KIИ), режим ВАФ
Диапазон показаний коэффициента искажения синусоидальности кривой тока, %	от 0 до 100
Показания коэффициента несимметрии по нулевой последовательности тока (К0I), режим ВАФ
Диапазон показания несимметрии по нулевой последовательности тока, %	от 0 до 100
Показания коэффициента несимметрии по обратной последовательности тока (К2I), режим ВАФ
Диапазон показания несимметрии по обратной последовательности тока, %	от 0 до 100
Показания коэффициента мощности (cosφ), режим ВАФ и режим РАС с функцией Самописец
Диапазон показаний коэффициента мощности, отн. ед.	от -1 до 1
Показания импеданса (полного (Z), Ом, активного (R), Ом, емкостного (С), пФ и индуктивного (L), мГн)
Диапазон показаний с комплектом датчиков тока ДТИ-1 (при Iи ≥ 60 мА)	от 0 до 500
Диапазон показаний с комплектом датчиков тока ДТИ-2 (при Iи ≥ 5 А)
Диапазон показаний с комплектом датчиков тока ДТИ-3 (при Iи ≥ 5 А) для диапазона 0,3 кА
Диапазон показаний с комплектом датчиков тока ДТИ-3 (при Iи ≥ 40,0 А) для диапазона 3,0 кА
Частота дискретизации:
режим “ВАФ” (с адаптивной подстройкой под период входного сигнала), Гц	6400
режим “РАС”, Гц	1600
Входное сопротивление каналов напряжения, МОм, не менее	1
Параметры электропитания
Тип аккумуляторных элементов типоразмера АА	NiMH
Количество элементов, шт.	4
Напряжение постоянного тока элементов, В	4,8
Электрическая емкость аккумуляторных элементов, мА*ч	2450
Потребляемая мощность от установленных источников постоянного тока, В·А, не более	4,5
Рабочие условия измерений
Температура окружающего воздуха, °С	от -20 до +55
Относительная влажность воздуха (при 30 °С), %, не более	90
Атмосферное давление, кПа	от 84 до 106
Габаритные размеры и масса
Габаритные размеры измерительного блока (длина×ширина×высота), мм, не более 2)	153×104×50
Масса, кг, не более 3)	6,5
Наработка на отказ и срок службы
Средняя наработка на отказ, ч, не менее	10000
Средний срок службы, лет, не менее	10
1) С комплектами датчиков тока ДТИ-1, ДТИ-2, ДТИ-3 2) Без учета габаритных размеров комплектов датчиков тока 3) Масса измерительного блока с учетом массы комплектов датчиков тока ДТИ-1, ДТИ-2, ДТИ-3, ДТИ-4, ДТИ-5

№	Наименование	Количество
1	Блок измерительный (с установленным встроенным ПО, обеспечивающим режимы работы ВАФ или ВАФ/РАС)^*)	1

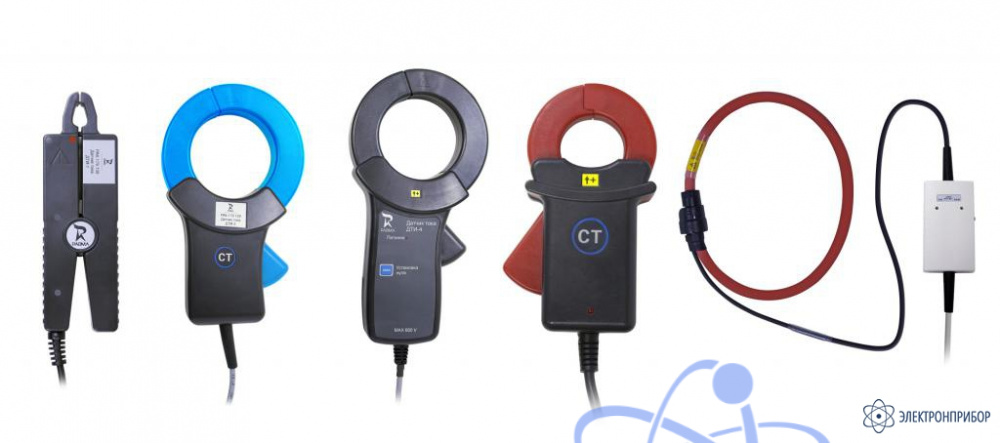

2	ДТИ-1 (Токовые клещи для переменного тока 0,004 - 40 А)	до 4 ^*)
3	ДТИ-2 (Токовые клещи для переменного тока 0,5 - 500 А)	до 4 ^*)
4	ДТИ-3 (Токовые клещи для переменного тока 3 - 3000 А)	до 4 ^*)
5	ДТИ-4 (Токовые клещи для постоянного тока 10 - 1000 А)	до 4 ^*)
6	ДТИ-5 (Токовые клещи для постоянного тока 0,007 - 10 А)	до 4 ^*)
7	Карта памяти типа microSD	1
8	Руководство по эксплуатации (поставляется на карте памяти типа microSD)	1
9	Методика поверки (поставляется на карте памяти типа microSD)	1
10	Формуляр	1
11	Сетевой блок электропитания с кабелем microUSB	1
12	Аккумуляторные элементы АА	4
13	Комплект щупов измерительных	1
14	Внешний аккумулятор для автономной работы до двух суток	1^*)
15	Автоматизированное рабочее место до 7" для конфигурирования, чтения и скачивания данных с предустановленным ПО VAF Connect	1^*)
16	Автоматизированное рабочее место до 11" для конфигурирования, чтения и скачивания данных с предустановленным ПО VAF Connect	1^*)
17	Сумка	1
18	Сумка для ДТИ	до 3^*)
19	Дополнительный набор щупов и аксессуаров	1^*)

^*) Наличие и количество определяется техническим заданием заказчика на поставку.

Эксперт рынка измерительного оборудования

Поставляем сертифицированные приборы для диагностики испытаний и контроля электрооборудования. Работаем как с крупными, так и с небольшими компаниями: лабораториями, промышленными предприятиями, строительными и энергетическими компаниями.

Больше 10 лет на рынке электрооборудования

Официально работаем с 250 заводами

Доставка в любую точку Казахстана

ПАРМА ВАФ-А(М2) — трехфазный вольтамперфазометр
