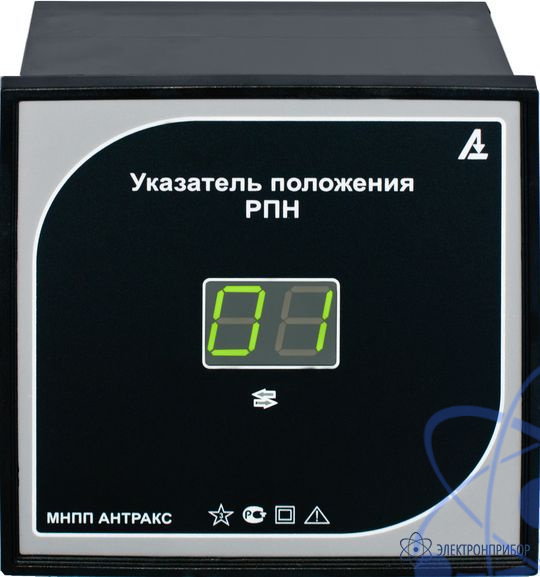

УП — цифровые указатели положения РПН (логометры)

Назначение указателей положения УП:

Разработаны и выпускаются одно- и двухразрядные цифровые указатели положения привода РПН (логометры) типа УП 1, УП 2, УП 21, УП 22, УП 23, УП 24, УП 25, УП 31 и УП 32. Приборы предназначены для индикации положения РПН в приводах отечественного и импортного производства, а также передачи данных о положении привода в цифровом виде для систем АСУ. На данный момент выпускается широкий спектр логометров, позволяющий подобрать нужный прибор к любым используемым на территории России и СНГ приводам.

Таблица соответствия (совместимости) логометров УП и приводов:

Указатель УП 1 имеет одноразрядный индикатор и работает резистивными датчиками положения привода. Указатели УП 2х, УП 3х имеют двухразрядный индикатор и работают совместно с приводами РПН, использующими контактный, резистивный, токовый, кодовый или бесконтактный датчик угла поворота привода в зависимости от модификации указателя. Указатели УП 22, УП 24, УП 25-Бл, УП 31-Бл и УП 32-Бл позволяют устанавливать ступени запрета положения РПН. При достижении приводом запрещённых ступеней на лицевой панели прибора загорается светодиод красного цвета, а на выходные клеммы УП22 выдаётся сигнал управления реле типа РП25 для блокировки дальнейшей работы привода.

Универсальный УП 25 указатель, разработан с участием ФСК ЕЭС России, включает в себя все функции вышеперечисленных видов указателей.

Все указатели, кроме УП 1, имеют возможность заводской настройки на любое количество положений привода до 99, (УП 1 всегда настроен на 9 положений). Указатели УП 23, УП 24 и УП 25 могут подключаться к любым приводам с резистивными датчиками (например, МЗ-2, МЗ-4, ED-S, MR). По согласованию с заказчиком возможно изменение количества ступеней и сопротивления между ними. Указатели УП 31 и УП 32 разработаны для работы с приводами, использующими сельсин-датчик, подключаются напрямую к штатному сельсин-датчику привода типа БД404 или БД1404.

Подключаемые типы датчиков и возможные выходы сигнала:

В указателях УП 23, УП 24, УП 25, УП 31, УП 32 есть возможность компенсации соединительных проводов, а также режим настройки на включенном трансформаторе, стоящем в фиксированном положении, по одной ступени.

Габаритные размеры указателей:

Все приборы выпускаются в пяти видах корпусов. Логометры выпускаются в щитовых корпусах различного размера для вырубных отверстий 138х138 мм, 89х89 мм, 110x110 мм, 138х67 мм, что значительно облегчает монтаж указателей в панели ЩУ, а также в настенном корпусе 120х120 мм для установки непосредственно в привод. Возможно изготовление приборов в корпусах других размеров по желанию заказчика.
