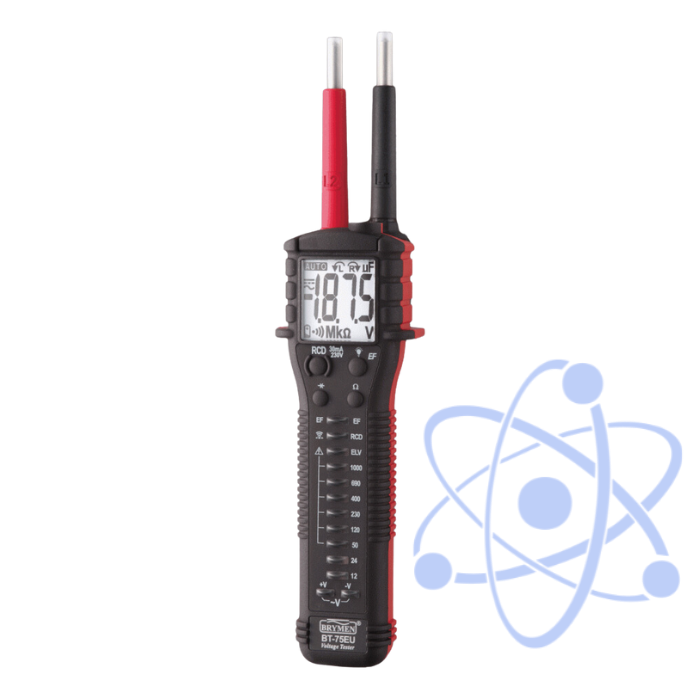

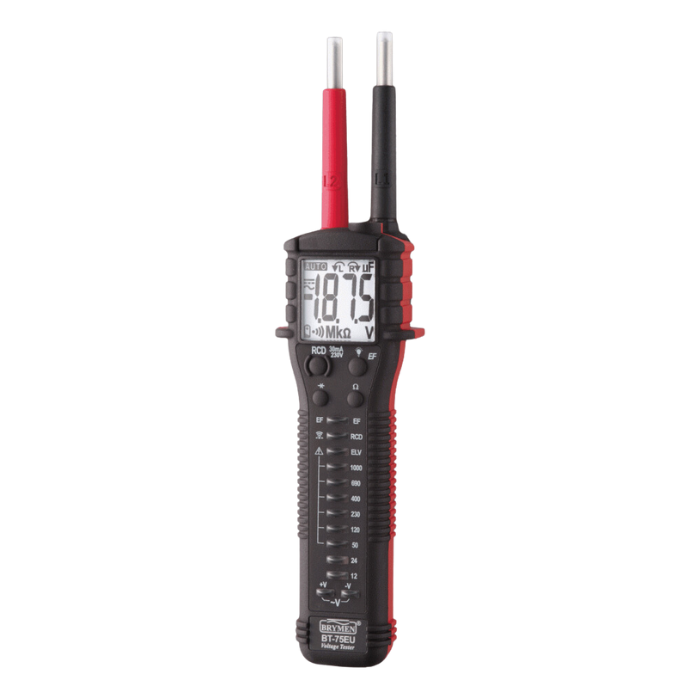

BT-75EU – электрический тестер

Указатель постоянного и переменного низкого напряжения с последовательной индикацией светодиодами

Маркировка напряжения

Порог срабатывания (в % от значения маркировки)

Порог отключения (в % от значения предшествующей маркировки)

12 В

9,6 В (80%)

7 В

24 В

19,2 В (80%)

14 В (116%)

50 В

40 В (80%)

33 В (137%)

120 В

96 В (80%)

67 В (134%)

230 В

184 В (80%)

140 В (117%)

400 В

320 В (80%)

283 В (123%)

690 В

552 В (80%)

490 В (122%)

1000 В

800 В (80%)

760 В (110%)

Диапазон зажигания светодиода: менее 85% значения маркировки.

Диапазон погасания светодиода: более 110% значения предшествующей маркировки.

Импеданс входа:

Для маркировок 12 В, 24 В, 50 В: 100 кОм, 160 пФ

Для маркировок 120 В, 230 В, 400 В, 690 В, 1000 В: линейно изменяется от 200 кОм до 500 кОм, 160 пФ

Полоса частот переменного напряжения: 45 Гц – 65 Гц

Рабочий цикл:

Продолжительно при напряжениях до 300 В

30 секунд работы и 2 минуты отдыха при напряжениях выше 300 В

Указатель постоянного и переменного низкого напряжения с цифровой индикацией на ЖКД

Диапазон

Порог автоматического включения индикации

Погрешность

Постоянное напряжение 199,9 В, 1000 В

Более 27 В или менее -4,5 В

1,5% + 3 е.м.р.

Переменное напряжение 199,9 В, 1000 В

Более 8 В

2,5% + 4 е.м.р.

Импеданс входа:

Для маркировок 12 В, 24 В, 50 В: 100 кОм, 160 пФ

Для маркировок 120 В, 230 В, 400 В, 690 В, 1000 В: линейно изменяется от 200 кОм до 500 кОм, 160 пФ

Полоса частот переменного напряжения: 45 Гц – 65 Гц

Рабочий цикл:

Продолжительно при напряжениях до 300 В

30 секунд работы и 2 минуты отдыха при напряжениях выше 300 В

Вибрационная индикация наличия переменного напряжения

Порог срабатывания вибрации: Между 8 и 15 В

Прозвон

Напряжение холостого хода: 0,7 В DC

Порог срабатывания звукового сигнала:

Между 500 кОм и 750 кОм

Бесконтактный указатель напряжения

Антенна расположена в верхнем правом углу тестера

Контактный указатель напряжения: Черный (-) щуп. Используется для идентификации фазного проводника с максимальной чувствительностью.

Частота обнаружения: 50/60 Гц

Индикация величины: Сила сигнала пропорциональна частоте мигания светодиода прозвона и сопровождается звуковым сигналом. Также на ЖКД отображается сегментная шкала, пропорциональная силе электрического поля. Значения напряжений и соответствующая индикация указаны в таблице ниже.

Диапазоны бесконтактных напряжений

Индикация ЖКД

Частота мигания светодиода

Напряжение

#1

80 В – 250 В

―

#2

150 В – 450 В

――

#3

300 В – 700 В

―――

#4

Более 500 В

――――

Проверка УЗО

Предназначено для УЗО 30 мА / 230 В

Функция блокируется при напряжениях менее 201 В или более 264 В

Индикация активации: Мигание светодиода RCD, сопровождаемое звуковым сигналом

Импеданс цепи: 6,1 кОм, защита термосопротивлением

Ток цепи: 30 мА при 230 В

Интервал активации¹⁾: Не более 5 секунд с автоматическим отключением

¹⁾Во время интервала активации полной продолжительностью в 5 секунд, термосопротивление нагреется и повлияет на последующий ток нагрузки. Дайте ему остыть в течение 120 секунд перед следующей активацией.

Указатель порядка чередования фаз

Диапазон напряжений: 165 В – 1000 В

Полоса частот: 45 Гц – 65 Гц

Применение: Применимо для группы соединений Y – трёхфазная, четырёхпроводная и группы соединений D с заземлённой нейтралью в виде отвода одной из обмоток. Не применимо для группы соединений D – трёхфазная, трёхпроводная, без заземления нейтрали.

Сопротивление¹⁾

Диапазон

Погрешность

1,999 кОм, 19,99 кОм, 199,9 кОм, 1000 кОм

2,5% + 5 е.м.р.

Напряжение холостого хода: 1,0 В

¹⁾Функция измерения сопротивления имеет общую защиту в виде термосопротивления с функцией проверки УЗО. Погрешность указана при условии, что термосопротивление остывало в течение 120 секунд, если до этого проводилась проверка УЗО в полном интервале активации равном 5 секундам

Ёмкость¹⁾

Диапазон

Погрешность

199,9 мкФ²⁾

2,5% + 5 е.м.р.

1999 мкФ

5,0% + 5 е.м.р.

5,000 мкФ

1,5% + 3 е.м.р.

¹⁾ Функция измерения ёмкости имеет общую защиту в виде термосопротивления с функцией проверки УЗО. Погрешность указана при условии, что термосопротивление остывало в течение 120 секунд, если до этого проводилась проверка УЗО в полном интервале активации равном 5 секундам

²⁾Добавляется 10 е.м.р. при измерении значений менее 25 мкФ

Параметр

Значение

Дисплей

максимальная индикация 1999

Скорость обновления

5 раз в секунду

Рабочая температура

-10 °С – 50 °С

Относительная влажность

Не более 90%

Высота над уровнем моря

Не более 2000 м

Температура хранения

-20 ° - 65 °C, до 80% ОВ (батарея извлечена)

Температурный коэффициент

Номинально 0,15 х (погрешность режима) / °С при температурах (-10 °С – 18 °С или 28 °С – 50 °С), если не указано иначе

Измерение

True RMS (истинное СКЗ) для измерений, отображаемых на дисплее, усредняемое значение для индикации светодиодами

Степень загрязнения

2

Безопасность:

Сертифицирована согласно IEC/EN61010-1 Изд. 3.0, IEC/EN61010-2-033 Изд. 1.0, IEC/EN61243-3:2014 для категории перенапряжения:

CAT III 1000 В и CAT IV 600 В

Защита от импульсов напряжения

8 кВ (импульс 1,2/50 мкс)

ЭМС

Согласно EN61326-1:2013

Для измерений, отображаемых на ЖКД в радиочастотном ЭМ поле напряженностью 3 В/м:

Полная погрешность = погрешность режима + 45 е.м.р.

Защита

1100 В DC / AC СКЗ

Низкий заряд

Ниже 2,6 В

Источник питания

1,5 В х 2, тип ААА

Потребляемая мощность

2,7 мА для режимов готовности по включению и измерения постоянного напряжения;

50 мА для режима измерения переменного напряжения (с включенной индикацией вибрацией);

105 мА для режима проверки УЗО

40 мА для функций прозвона и бесконтактного указателя напряжения;

55 мА для функций измерения сопротивления и ёмкости;

При использовании подсветки добавляется 30 мА

Потребляемая мощность без использования

12 мкА

Автоматическое отключение

Через 8 секунд без использования при включенных функциях измерения сопротивления или ёмкости;

Через 16 секунд без использования при включенных остальных функциях

Габариты

278 х 57 х 40 мм

Вес

235 г
