ДП-2 — датчик положения привода - купить в Казахстане, цены

Производитель

АНТРАКС

Гарантия

12 мес

Артикул

22794

Оригинальный прибор

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

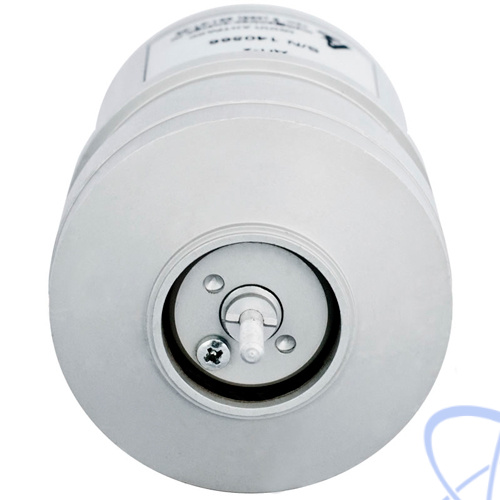

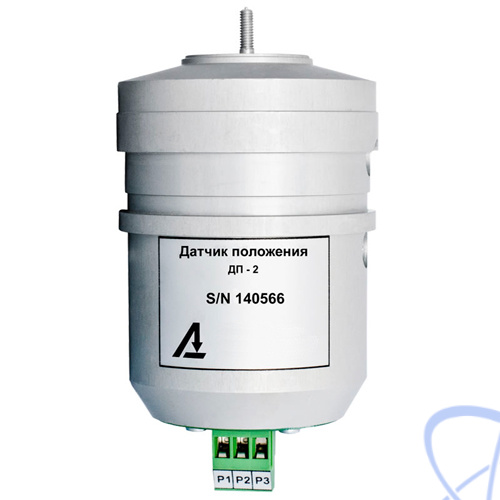

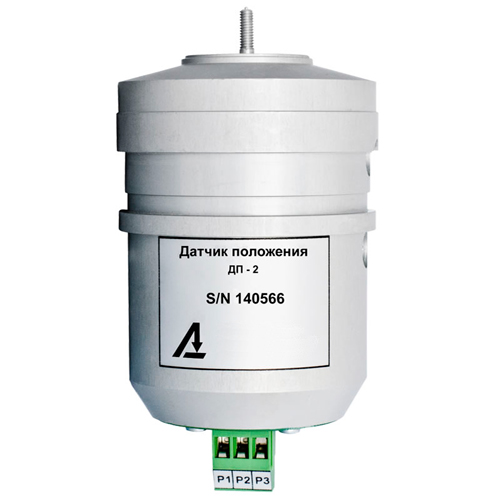

Описание датчика положения привода ДП-2:

Датчик положения привода ДП-2 предназначен для определения положения привода ПДП-4 и других приводов, работающих с сельсин-датчиком и сельсин-приемником. Устанавливается датчик ДП-2 взамен сельсин-датчика и представляет из себя резистивный датчик угла поворота привода. Предназначен для подключения к указателям положения РПН типа ЛКМ, УП 2/УП 22/УП 23/УП 25 к приводам, рассчитанным на сельсин-датчик (типа РНТ-13, ПДП-4 и другие).

Предоставляет возможность подключения автоматики защиты и управления трансформатором производства компаний Simens и ABB совместно с отечественными приводами.

Технические характеристики датчика положения привода ДП-2:

Параметр	Значение
Параметр	ДП-2	ДП-3	ДП-3-У	ДП-4	ДП-5
Габаритные размеры, мм	Ø67x107	Ø67x107	Ø67x107	45х88х62	27x88x77
Полный угол поворота	275±15°	360° (без стопора)	360° (без стопора)	-	-
Резистивный выход	+	-	-	-	-
Суммарное сопротивление резистора датчика	100 Ом ± 20%	-	-	-	-
Аналоговый выход по напряжению	-	0-5 В 0-24 В	0-5 В 0-24 В	-	-
Аналоговый выход «Токовая петля»	-	0-20мА 0-5 мА 4-20 мА	0-20мА 0-5 мА 4-20 мА	-	-
Цифровой выход RS-485	-	Протокол MODBUS	Протокол MODBUS	Протокол MODBUS	-
BCD-выход	-	-	-	+
Совместимые указатели	УП 2, УП 22, УП 23, УП 25	УП2, УП 23, УП 25, УП 4, УП 41	УП2, УП 23, УП 25, УП 4, УП 41	УП 2, УП 22, УП 23, УП 25,	УП 25
Приводы	ПДП-1, ПДП-4, ПДП-4У, РНОА, РНОА-110, РНОА-220, РНТ-13, РНТ-18, РНТ-20, РНТ-20А, МА-1, МАК-1, МАК-1/49, ЗРНОА-110/1000, ПМ-2М, ПБВ			МЗ-2, МЗ-3, МЗ-4	EM-1, СМА-7, СМА-9, SHM, MR, ED
Полный угол поворота	2750 ± 15°	3600 без стопора	3600 без стопора	-
Точность определения угла поворота	-	ДП-3 ± 2° ДП-3/2 ± 1°	± 1°	± 1°	-
Напряжение питания	-	5 В / 24 В ± 5%	5 В / 12 В ± 5%	5 В / 24 В ± 5%	5 В / 24 В ± 5%
Срок службы, не менее	15 лет

№	Наименование	Количество
1	Датчик положения привода ДП-2	1
2	Руководство по эксплуатации	1
3	Паспорт	1
