Регистратор напряжения аккумулятора от DV Power – BVS является точной системой мониторинга напряжения батарей, что позволяет следить за состоянием группы аккумуляторов. Прибор записывает важные характеристики аккумулятора, такие как: напряжение аккумулятора, падение напряжения на контактах между элементами аккумулятора, температуру окружающей среды. Благодаря этому, прибор может быть вспомогательным инструментом для испытания остаточной емкости.
Регистратор напряжения BVS является интегрированной системой, состоящей из:
-

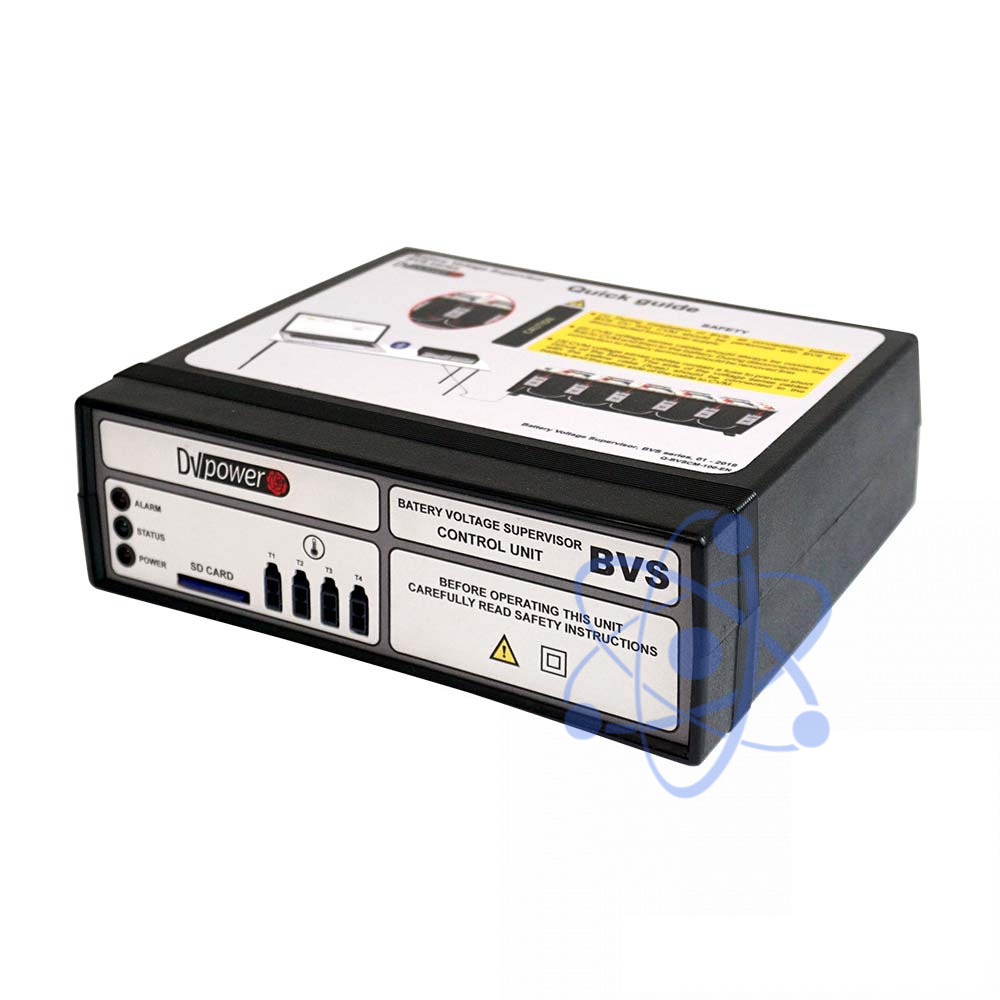

Устройства управления BVS (BVS-CU)
-
Модулей напряжения элемента (CVM)
-
Модуль напряжения группы (SVM) (опционально)
-
Модуль тока группы (SCM) (опционально)
Это идеальный инструмент для обслуживания, поиска неисправностей и тестов производительности индивидуальных стационарных аккумуляторов и аккумуляторных групп в критических резервных источниках питания.
BVS-CU предоставляет измерения окружающей температуры в нескольких точках (4 канала температуры). Мониторинг общего напряжения группы и силы тока может быть осуществлен с помощью опциональных модулей напряжения (SVM) и тока (SCM).
Есть два типа регистраторов напряжения аккумуляторов DV Power:
-
BVS – модуль напряжения одного элемента
-
BVS-4 – модуль напряжения до 4 элементов
Модуль CVM обнаруживает элементы, которые не прошли испытание на разряд, основываясь на показаниях напряжения. В результате этого, эти элементы могут быть безопасно удалены из группы аккумуляторов.
Получение и анализ данных, собранных с модулей доступны в приложении DV-B Win. Возможен просмотр, отслеживание данных и создание отчетов.
Схема подключения BVS CM
При внедрении системы BVS каждый модуль CVM устанавливается непосредственно в отдельной ячейке. Неисправность одного из модулей CVM не повлияет на связь между остальными исправно функционирующими модулями CVM и BVS-CU. Схема подключения BVS к аккумуляторной батарее представлена на рисунке ниже.
Диаграмма подключения элементов системы BVS в сочетании с устройством нагрузки аккумуляторной батареи
Основные фкнкции DV-B WIN
- Полный контроль над BVS через ПК
- Просмотреть в одном файле-отчете Win-B Win результаты разряда от устройства BLU и значений напряжения ячейки от CVM;
- Получение и детальный анализ данных измерений;
- Измерение напряжения цепи, напряжения ячейки, напряжения между ячейками и внутреннего сопротивления
- Формирование протокола испытаний для BLU и BVS CM в нескольких форматах (электронная таблица Excel, pdf, word или RTF)
- Пользовательские настройки времени работы CVM
Дополнительные функции DV-B Win: просмотр параметров цкпи (BLU) и просмотр параметров ячейки (BVS)
