Назначение комплекса испытания аккумуляторных батарей КИАБ-01:
Комплекс предназначен для проведения испытаний, измерения параметров и технического обслуживания сборных аккумуляторных батарей используемых в составе источников бесперебойного питания, систем оперативного тока и других систем электропитания.
КИАБ-01 обеспечивает измерения параметров как аккумуляторной батареи в целом, так и отдельных элементов в составе аккумуляторной батареи. Измерения производятся без разбора аккумуляторной батареи на отдельные элементы.
Основные функциональные возможности комплекса испытания аккумуляторных батарей КИАБ-01:
- заряд аккумуляторных батарей;
- поддержание аккумуляторных батарей в заряженном состоянии;
- разряд аккумуляторных батарей (АБ);
- балансировка элементов АБ в процессе заряда, разряда и поддержания в заряженном состоянии;
- измерение истинной ёмкости элементов АБ прямым методом (разряд из полностью заряженного состояния);
- измерение ёмкости элементов АБ косвенным методом (измерения величины падения напряжения при частичном разряде);
- измерение эквивалентного последовательного сопротивления элементов АБ;
- измерение сопротивления изоляции сборки АБ относительно земли;
- измерение КПД элементов АБ сравнением ёмкости элемента и энергии необходимой для полного его заряда;
- автоматическое выполнение цикла испытаний АБ с проведением необходимых тестов и измерений;
- построение графиков и диаграмм процесса заряда и разряда;
- формирование отчетов о состоянии каждого из элементов АБ и АБ в целом.

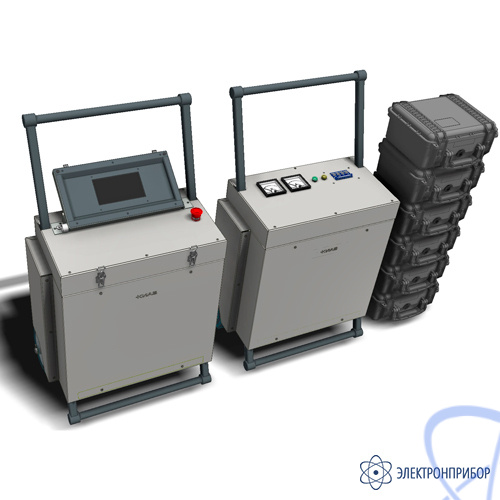

Описание комплекса испытания аккумуляторных батарей КИАБ-01:
Комплекс состоит из следующих основных частей:
- блок управления;
- блок согласующего трансформатора;
- комплект блоков измерения и балансировки, каждый из которых обеспечивает работу с шестью двенадцати вольтовыми аккумуляторами (количество блоков измерения и балансировки зависит от комплектации);
- комплект кабелей для подключения.
