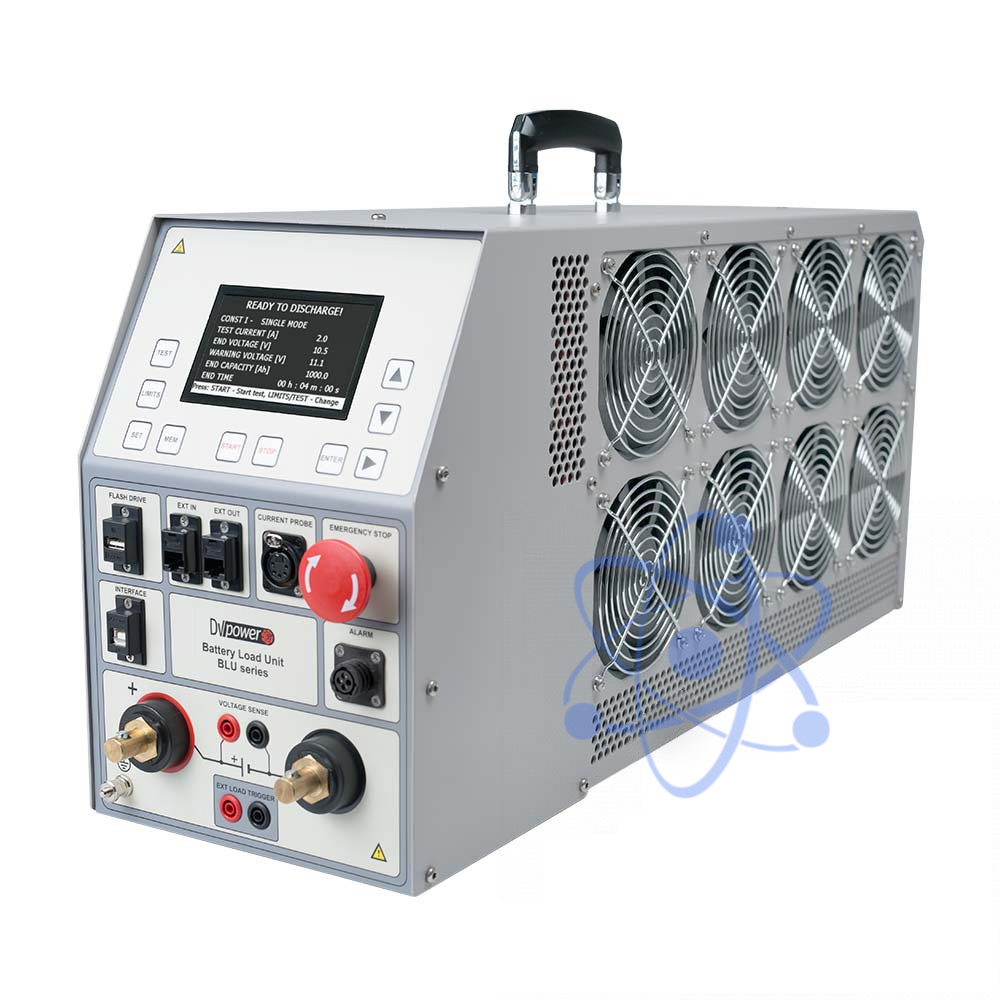

BLU-A — Нагрузочное устройство аккумуляторов

Производитель:
DV Power

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

Запросить цену

Сравнение

Испытание емкости аккумулятора проводится для оценки состояния аккумулятора. Блоки нагрузки аккумуляторов DV Power BLU-A являются переносным, мощным и легким решением для измерения остаточной емкости аккумулятора. Данный прибор применим для любой группы аккумуляторов – свинцово-кислотных, Li-Ion, Ni-Cd и прочих, с напряжениями до 500 В DC. В качестве особой функции, модель BLU100L позволяет проводить испытание емкости отдельного Li-Ion элемента. Дополнительно, при комбинации с модулем полного разряда ZVD80, BLU-A позволяет проводить полный разряд аккумулятора до 0 В с током разряда до 60 А, что является требуемой процедурой перед утилизацией аккумулятора.

Обзор предельных токов разряда для моделей BLU-A с различными напряжениями аккумуляторов можно найти в таблице ниже.

Г Напряжение аккумулятора [В]		Максимальный разрядный ток [A]
Номинал	Min/max	BLU100L	BLU100A	BLU200A	BLU340A	BLU360V
3,7	3,0 / 4,2	50	-	-	-	-
6	5,25/7,05	40	40	60	50	50
12	10,5/14,1	80	80	120	100	100
24	21,0/28,2	160	160	240	160	160
48	42,0/56,4	160	160	240	160	160
60	52,5/70,5	120	120	210	160	160
110	96,3/129,3	110	110	140	160	160
120	105,0/141,0	100	100	140	150	150
220	192,5 / 258,5	55	55	75	110	110
240	210,0/300,0	50	50	70	100	100
420	300,0/410,5	-	-	-	-	65
420	410,0/500,0	-	-	-	-	55

Тест емкости осуществляется безопасным способом согласно стандартам испытания аккумуляторов: IEEE 450-2010, IEEE 1188-2005, IEEE 1106-2015, IEC 60896-11/22 и прочих.

Нагрузочный блок BLU-A позволяет устанавливать ток разряда до 240 А, с разрешением в 0,1 А. Если требуются более высокие токи, модели BLU-A могут быть подключены параллельно или можно использовать дополнительные нагрузочные блоки BXL.

Пользователь может выбрать один из трех режимов разряда:

Стабилизация по току
Стабилизация по мощности
Стабилизация по сопротивлению

Дополнительно, можно имитировать различные рабочие циклы аккумуляторов, используя профили разряда на выбор.

Прибор отражает параметры разряда в реальном времени во время испытания емкости. 4,3-дюймовый сенсорный дисплей отображает напряжение аккумулятора, силу тока, прошедшее время и емкость в течение всего испытания. Также нагрузочное устройство BLU-A можно использовать совместно с ПО DV-B Win. С его помощью пользователь может просматривать детальное численное и графическое представление ключевых параметров и создавать отчеты в различных форматах.

Испытание с помощью BLU-A не требует отключения аккумулятора от оборудования.

Характеристика	BLU100L	BLU100A	BLU200A	BLU340A	BLU360V
Питание	90 – 264 В AC, 50/60 Гц
Габариты	440 х 221 х 355 мм		560 х 221 х 355 мм	730 х 221 х 355 мм
Масса	12,8 кг		14,5 кг	20,6 кг
Измерение тока разряда	0 – 300 А
Измерение силы тока	0 – 2999,9 А DC с разрешением 0,1 А и погрешностью ±(0,5% показаний + 0,1 А)
Измерение напряжения разряда	0 – 300 В				0 – 500 В
Погрешность измерения времени	±0,01% ± 1 е.м.р.
Дисплей	4,3’’ цветной сенсорный
Вход для датчика тока	0 – 1 В DC, коэффициент преобразования от 0,3 до 100 мВ/А, импеданс входа более 1 МОм
Интерфейс	USB, опционально RS232
Доступное напряжение нагрузки	3,2 – 300 В (до 0 В с модулем полного разряда)	5,55 – 300 В (до 0 В с модулем полного разряда)			5,55 – 500 В (до 0 В с модулем полного разряда)
Доступная мощность нагрузки	14,2 кВт		19,7 кВт	28,4 кВт
Предельный ток разряда в режим стабилизации по току при полной нагрузке	160 А		240 А	160 А
Погрешность измерения тока разряда	±(0,5% показаний + 0,2 А) с пульсациями не более 0,4 А
Параметры мощности нагрузки в режиме стабилизации по мощности	Диапазон устанавливается с максимальным разрешением 0,01 кВт от 0 до доступной мощности нагрузки с погрешностью ±1% и пульсацией не более 0,2 кВт
Гарантия	3 года + дополнительный год при регистрации на официальном сайте DV Power
Параметры прекращения испытания	По напряжению аккумулятора; По емкости; По времени
Рабочие климатические условия	-20 °С - +55 °С, относительная влажность до 95% без конденсации
Условия хранения	-40 °С - +70 °С, относительная влажность до 95% без конденсации
Устойчивость к ударам, вибрации, падению	Прибор: ETSI EN 300 019-2-7 класс 7M2; Прибор в трансопртировочном кейсе: ISTA 2A
Соответствие стандартам	IEEE 450-2010, IEEE 1188-2005, IEEE 1106-2015, IEC 60896-11, IEC 60896-22 и прочие соответствующие стандарты; ЭМС: EN 61326-1
Защиты	Термовыключатели и автоматическая защита от перегрузки; Кнопка аварийной остановки испытания; Перегрев, перенапряжение и превышение допустимой силы тока.
Характеристики датчика тока	Токовые клещи 30 А/ 300 А; с коэффициентами преобразования 10 мВ/А и 1 мВ/А и питанием от прибора (по запросу можно расширить диапазон до 1000 А)
Степень защиты корпуса	IP20
Категория перенапряжения	II
Степень загрязнения	2
