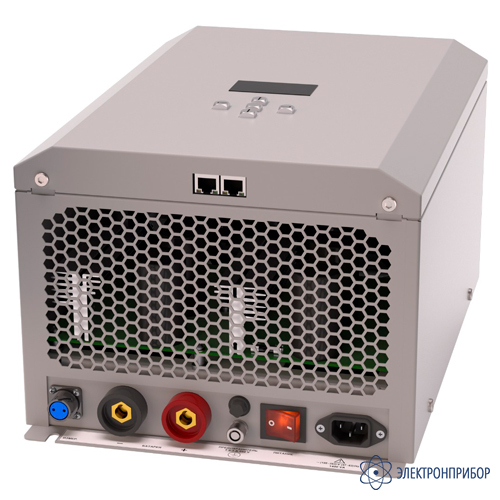

Назначение активатора аккумуляторных батарей AEAC-12V
Активатор АЕАС-12V предназначен для воспроизведения силы постоянного тока для заряда аккумуляторов и батарей, формирования нагрузочного сопротивления электрическому току при разряде аккумуляторов и батарей, измерения силы зарядного и разрядного тока, измерения напряжения аккумуляторов и батарей.
Активатор АЕАС-12V применяется для проведения диагностики и комплексного обслуживания аккумуляторов и батарей (АБ) любых типов и технологий с номинальным напряжением от 2 до 48 В, а именно для проведения разряда, заряда, циклической тренировки, измерения напряжения АБ, определения электрического заряда (емкости), энергии (энергоемкости) и контроля внутреннего сопротивления АБ.
Управление активатором осуществляется с помощью навигационных кнопок или удаленно по интерфейсу Ethernet с помощью внешнего программного обеспечения (ПО).
Внешнее ПО позволяет задавать алгоритм и параметры тестирования вручную или применять шаблоны, просматривать, сохранять и загружать результаты тестирования, в том числе графики заряда и разряда. Для сохранения и загрузки шаблонов тестирования АБ применяется встроенная micro-SD карта.
Активатор АЕАС-12V является стационарным устройством с питанием от сети переменного тока с номинальным напряжением 220 В (230 В) частотой 50 Гц или 60 Гц.
Варианты исполнения активатора аккумуляторных батарей AEAC-12V
Изготовляют следующие модификации активатора:
- АЕАС-12V-20 для обслуживания АБ с номинальным напряжением 2 В, 6 В, 12 В;
- АЕАС-12V-35 для обслуживания АБ с номинальным напряжением 6 В, 12 В, 24 В;
- АЕАС-12V-65 для обслуживания АБ с номинальным напряжением 12 В, 24 В, 48 В.
Достоинства активатора аккумуляторных батарей AEAC-12V:
- Наличие встроенной нагрузки позволяет десульфатировать АКБ гораздо эффективнее благодаря заряду ассиметричным ступенчатым током. Кроме того, можно оценить реальную емкость АКБ.
- Восстановление всех типов АКБ: Sb, Ca, Silver, Ca+, Li, Ni, AGM, GEL. С любой техники: погрузчики, автомобили, снегоходы, ручной инструмент, полотеры и т.д.
- Разрядный тест с целью установления реальной емкости по методике, указанной производителем или в ГОСТ.
- Четырехпроводная схема измерения для измерения реальных значений напряжения и внутреннего сопротивления.
- Автоматическое формирование программы обслуживания: просто выберите тип АКБ, укажите номинальное напряжение, емкость и состояние батареи.
- Для каждого типа аккумуляторных батарей есть предустановленные шаблоны.
- Полный контроль над программой обслуживания: при необходимости можно добавить любое количество ступеней заряда/разряда. Переключение между ступенями выполняется автоматически при достижении заданной емкости или после задаваемого пользователем промежутка времени.
- Возможно использование в качестве системы контролируемого разряда для проведения регламентных работ по определению емкости и времени автономной работы с последующим зарядом АКБ.
- Возможность обслуживания отдельных элементов многоэлементной АКБ (например, гибридного автомобиля).
- Построение графиков процесса обслуживания поможет выявить неисправности АКБ, например: дефектные элементы, пробой сепараторов, износ элементов.
- Масштабируемость: можно включить несколько источников параллельно для увеличения выходного тока.
- Возможность восстановления переполюсованной АКБ.
- Позволяет разряжать АКБ до 0 В, если это необходимо.
Описание активатора аккумуляторных батарей AEAC-12V
Активатор подключается к ПК по интерфейсу Ethernet. ПО верхнего уровня доступно прямо из браузера. Контролировать программу обслуживания можно из любой точки мира.
ПО AlektoBatteryWEB (является встроенным ПО) реализовано как веб-приложение по принципу клиент-серверной архитектуры и не требует установки пользователем.
Окно выбора типа АКБ (в ПО AlektoBatteryWEB) выглядит так:
Благодаря демонстрационной версии активатора (доступно в подразеделе "Документация и ПО") не имея под рукой активатора можно:
- составить программу тестирования для любого типа АКБ;
- просмотреть пройденные программы (в том числе предоставленные ГП Алекто в качестве примера);
- вывести на печать результаты тестирования.
Почему в активаторе аккумуляторных батарей AEAC-12V не применяются термодатчики
Температура электролита и пластин позволяют судить о процессах, происходящих в АКБ в момент обслуживания. Однако, большинство температурных датчиков, как правило, прикрепляются к корпусу АКБ, и, следовательно, измеряют температуру корпуса. Два тепловых сопротивления (переходов электролит-стенка корпуса и стенка корпуса-датчик) не учтены - а значит, подобное измерение всегда будет методически некорректным. Наконец, АКБ, состоящие из нескольких элементов (например, 12-вольтовые автомобильные АКБ) могут иметь дефект в любом из элементов - а значит, в случае подобных АКБ необходимо уже как минимум 6 температурных сенсоров, значения с которых заведомо неверны.
Вместо термодатчиков используется анализ кривой напряжения.
Почему у активатора AEAC-12V-20 выбран диапазон зарядного напряжения 1,0 – 20,0 Вольт? У нас погрузчик, номинальное напряжение АКБ 24/36/48/72/96 В
Штатные зарядные устройства заряжают АКБ целиком и не контролируют состояние каждого элемента. При этом нужно учитывать тот факт, что идеальных АКБ не существует: во-первых, производителю экономически не выгодно группировать АКБ из схожих по характеристикам элементов, во-вторых, мало кто следует инструкции по эксплуатации на АКБ.
Поэтому в каждой второй многоэлементной АКБ элементы разбалансированы. А задача штатного зарядного устройства быстро зарядить АКБ целиком, оно просто не рассчитано на работу с отдельными элементами. В результате элементы с худшими характеристиками, высоким сопротивлением и низкой емкостью заряжаются быстрее, чем элементы с нормальным сопротивлением и емкостью. Из-за чего, первые – перезаряжаются, а вторые – недозаряжаются. В следствие чего запускается необратимый процесс деградации всей АКБ.
Единственным правильным решением в такой ситуации будет работа с каждым элементом по отдельности, либо работа с группами элементов схожими по характеристикам. Поэтому у активатора выбран такой диапазон зарядного напряжения, который также позволяет обеспечить точность установки, недоступную штатным зарядным устройствам.
Подключение активатора аккумуляторных батарей AEAC-12V к ПК
Если вы следовали «Краткое руководство по использованию активатора AEAC-12V и Вам не удалось подключиться к верхнему уровню активатора, то:
1. Необходимо зайти в «Центр управления сетями и общим доступом». Он находится по адресу: Панель управления\Все элементы панели управления\Центр управления сетями и общим доступом.
2. В «Просмотр активных сетей» выберите «Подключения».
3. Нажмите «Свойства».
4. Выберите «IP версии 4 (TCP/IPv4)» и кликните по нему два раза.
5. Выберите «Использовать следующий IP-адрес».
6. Введите IP-адрес отличный от IP-адреса активатора. Например: IP-адрес активатора 192.168.127.204, а вы вводите 192.168.127.205.
7. Нажмите на «Маска подсети»; она заполнится автоматически.
8. Нажмите «ОК».
9. Выберите любой браузер, введите IP-адрес и порт активатора в строку браузера и нажмите «Enter».
