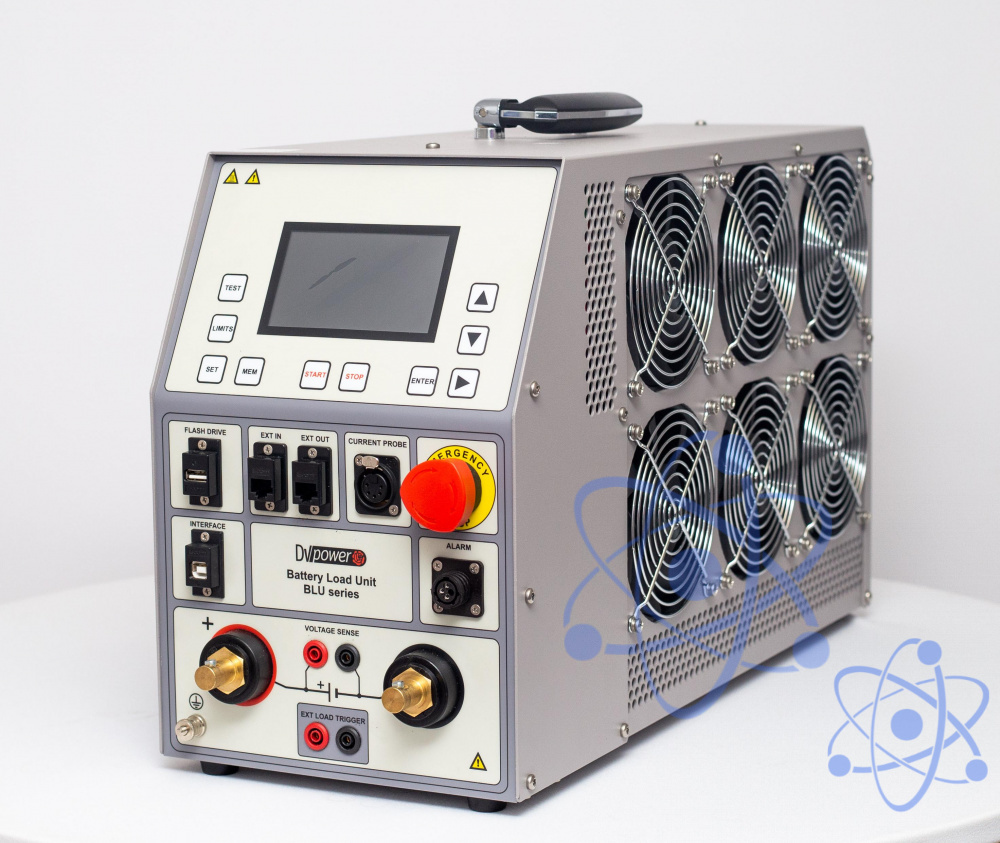

BLU220T — Устройство нагрузочное для аккумуляторов


Реестр ГСИ РК до 29.12.2028 г.

В наличии

Сертификаты
Производитель
Гарантия
36. мес
Межповерочный интервал
24 мес

Является модификацией BLU-T — Устройство нагрузочное для аккумуляторов

Нагрузочный блок BLU-T является мощным и легким решением, разработанным для оценки состояния резервного аккумуляторного питания телекоммуникационного оборудования и радиооборудования. Данный прибор применим для любой цепочки аккумуляторов – свинцово-кислотных, Li-Ion, Ni-Cd и прочих, с напряжениями в диапазоне от 0,9 до 70,5 В DC. В качестве особой функции модель BLU110T позволяет испытывать емкость отдельного свинцового, никелевого и литиевого элемента (с силой тока до 100 А). Дополнительно, при комбинации с модулем полного разряда ZVD80, BLU-T позволяет проводить полный разряд аккумулятора до 0 В с током разряда до 60 А, что является требуемой процедурой перед утилизацией аккумулятора.

Обзор предельных токов разряда для моделей BLU-T с различными напряжениями аккумуляторов можно найти в таблице ниже.

Напряжение аккумулятора [В]



Максимальный разрядный ток [A]


Номинал

Min/max

BLU110T

BLU220T

1,2

0,9 / 1,5

100



2

1,75/2,35

100



3,7

3,0/4,2

100



6

5,25/7,05

100

100

12

10,5/14,1

150

200

24

21,0/28,2

150

350

48

42,0/56,4

150

350

60

52,5/70,5

120

270



Тест емкости осуществляется безопасным способом согласно стандартам испытания аккумуляторов: IEEE 450-2010, IEEE 1188-2005, IEEE 1106-2015, IEC 60896-11/22 и прочих.

Нагрузочный блок аккумуляторов BLU-T позволяет устанавливать ток разряда до 350 А, с разрешением в 0,1 А. Если требуются более высокие токи, модели BLU-T могут быть подключены параллельно или можно использовать дополнительные нагрузочные блоки BXL.

Прибор обладает высоким соотношением мощность/вес. Модели серии BLU-T начинаются с 12,8 кг с мощностью до 19,2 кВт.

Пользователь может выбрать один из трех режимов разряда: стабилизация по току, стабилизация по мощности, стабилизация по сопротивлению. Дополнительно, можно имитировать различные рабочие циклы аккумуляторов с использованием профилей разряда на выбор.

Параметры разряда можно просматривать в реальном времени во время испытания емкости. 4,3-дюймовый сенсорный дисплей отображает общее напряжение аккумулятора, ток разряда, время разряда и емкость в течение всего испытания. Также тестер емкости совместим с ПО DV-B Win. Пользователь может просматривать детальные численные и графические данные ключевых параметров и создавать отчеты в различных форматах.

Испытание можно проводить без отключения аккумуляторов из работы.

Характеристика

BLU110T

BLU220T

BLU230T

Питание

90 – 264 В AC, 50/60 Гц

Габариты

440 х 221 х 355 мм

560 х 221 х 355 мм

Масса

12,8 кг

15,1 кг

Измерение тока разряда

0 – 300 А

0 – 400 А

Измерение силы тока

0 – 2999,9 А DC с разрешением 0,1 А и погрешностью ±(0,5% показаний + 0,1 А)

Измерение напряжения разряда

0 – 75 В

0 – 30 В

Погрешность измерения напряжения

±(0,5% показаний + 0,1 В);

Погрешность измерения времени

±0,1% ± 1 е.м.р.

Дисплей

4,3’’ цветной сенсорный

Вход для датчика тока

0 – 1 В DC, импеданс входа более 1 МОм, коэффициент преобразования от 0,3 до 100 мВ/А

Интерфейс

USB, опционально RS232 или Ethernet

Доступное напряжение нагрузки

0,9 – 70,5 В (от 0 В с модулем ZVD)

5,55 – 70,5 В (от 0 В с модулем ZVD)

5,55 – 28,2 В (от 0 В с модулем ZVD)

Доступная мощность нагрузки

8,5 кВт

19,2 кВт

8,4 кВт

Предельный ток разряда в режим стабилизации по току

150 А

340 А

280 А

Погрешность измерения тока разряда

±(0,5% показаний + 0,2 А)

Пульсации тока разряда, не более

±0,4 А

Диапазон сопротивления в режиме стабилизации по сопротивлению

0,01 – 70,5 Ом

0,2 – 70,5 Ом

0,2 – 30 Ом

Параметры мощности нагрузки в режиме стабилизации по мощности

Диапазон устанавливается с максимальным разрешением 0,01 кВт от 0 до доступной мощности нагрузки с погрешностью ±1% и пульсацией не более 0,2 кВт

Гарантия

3 года + дополнительный год при регистрации на официальном сайте DV Power

Параметры прекращения испытания

По напряжению аккумулятора; По емкости; По времени

Рабочие климатические условия

-20 °С - +55 °С, относительная влажность до 95% без конденсации

Условия хранения

-40 °С - +70 °С, относительная влажность до 95% без конденсации

Устойчивость к ударам, вибрации, падению

Прибор: ETSI EN 300 019-2-7 класс 7M2;

Прибор в трансопртировочном кейсе: ISTA 2A

Соответствие стандартам

IEEE 450-2010, IEEE 1188-2005,

IEEE 1106-2015, IEC 60896-11, IEC 60896-

22 и прочие соответствующие стандарты; ЭМС: EN 61326-1

Защиты

Термовыключатели и автоматическая защита от перегрузки; Кнопка аварийной остановки испытания; Перегрев, перенапряжение и превышение допустимой силы тока.

Характеристики датчика тока

Токовые клещи 30 А/ 300 А; с коэффициентами преобразования 10 мВ/А и 1 мВ/А и питанием от прибора (по запросу можно расширить диапазон до 1000 А)

Степень защиты корпуса

IP20

Категория перенапряжения

II

Степень загрязнения

2



Базовая комплектация

Наименование

Артикул

1

Разрядно-диагностическое устройство BLU220T

BLU220T-D-00

2

ПО DV-B Win



3

Кабель USB



4

Сетевой кабель



5

Кабель заземления



6

Транспортировочный кейс - средний

HARD-CASE-BL

7

Токовые кабели 2 х 3 м 70 мм2 с зажимами «крокодил» (А4)

C2-03-70FA4I

8

Кабели напряжения 2 х 3 м с разъёмами «банан» + зажимы «дельфин»

S2-03-00BPDC

9

Сумка для кабелей

CABLE-BAG-00



Дополнительная комплектация

Наименование

Артикул

1

Модуль полного разряда ZVD

BLU-ZVDM80-0

2

Внешнее нагрузочное устройство BXL-T

BXL400X-T-00

3

Регистратор напряжения аккумулятора BVR22

BVR22X-NN-00

4

Кабели для совместного пуска BLU-BXL 2 х 2 м 1 мм2

PO-02-01BPBP

5

Кабели для совместного пуска BLU-BXL 2 х 5 м 1 мм2

PO-05-01BPBP

6

Токовые кабели 2 х 5 м 70 мм2 с зажимами «крокодил» (А4)

C2-05-70FA4I

7

Удлинители токовых кабеля 2 х 5 м 70 мм2

E2-05-70VFMI

8

Кабели напряжения 2 х 5 м с разъёмами «банан» + зажимы «дельфин»

S2-05-00BPDC

9

Токовые клещи 30/300 А, питаемые от прибора с кабелем 5 м

CACL-0300-06

10

Кабель внешней сигнализации

CABLE-EXA-05

11

Удлинитель кабеля внешней сигнализации 5 м

E1-EXABLU-05

12

Кабель для параллельной работы BLU-BLU Кабель для параллельной работы BLU-BLU 3 м

CP-03RJ45-00
