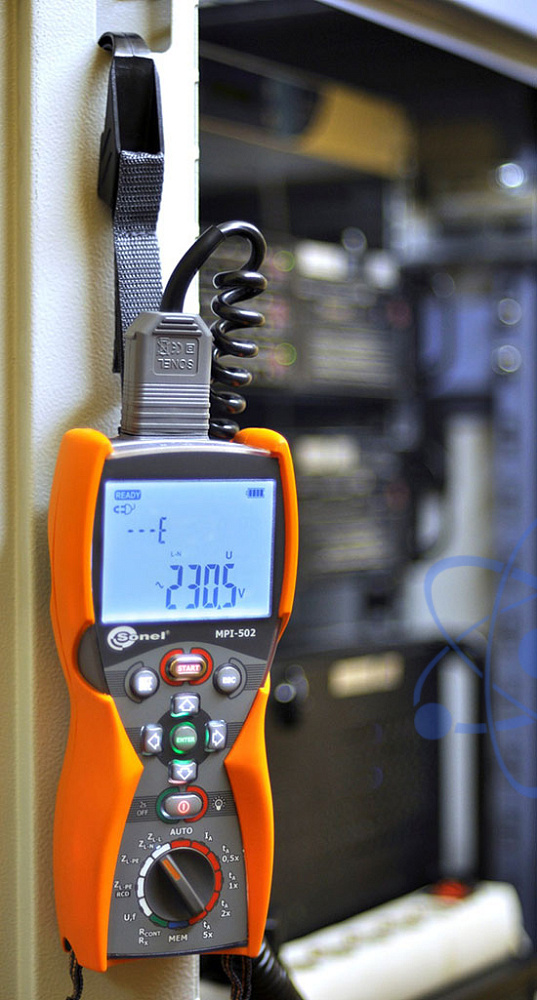

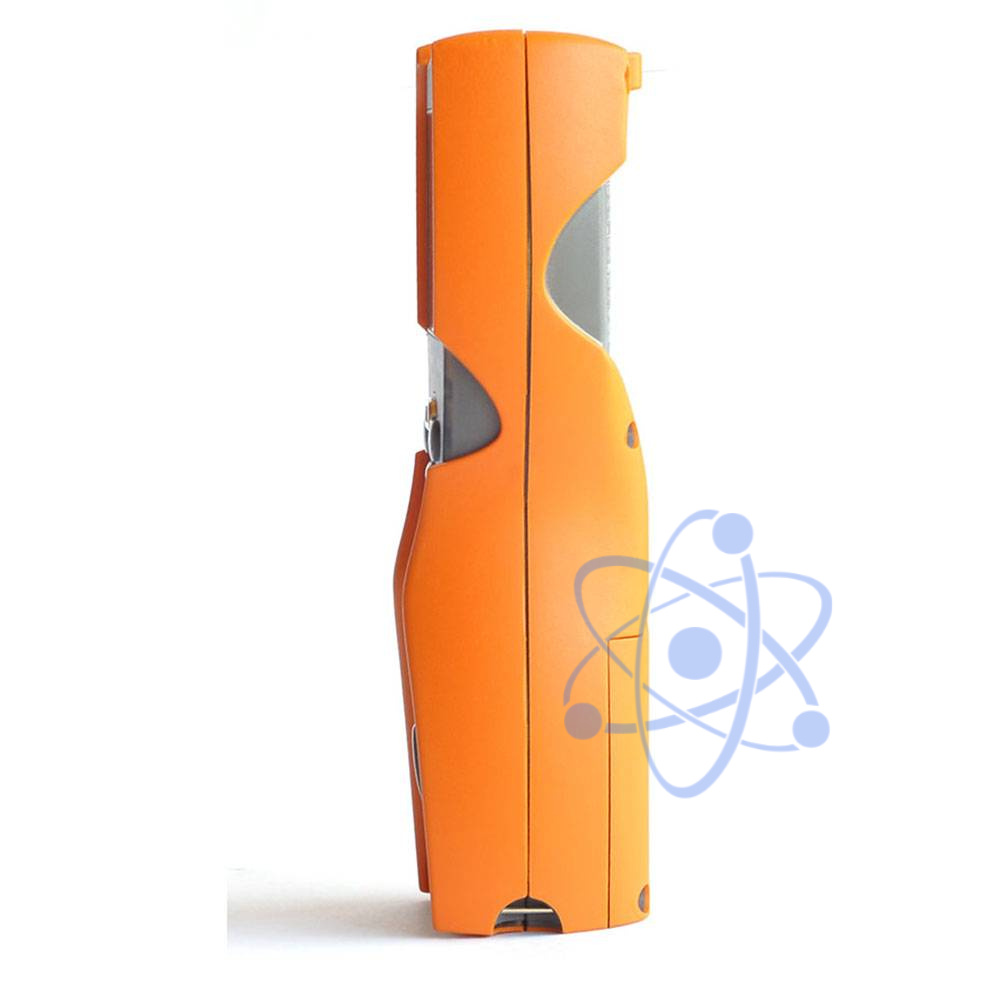

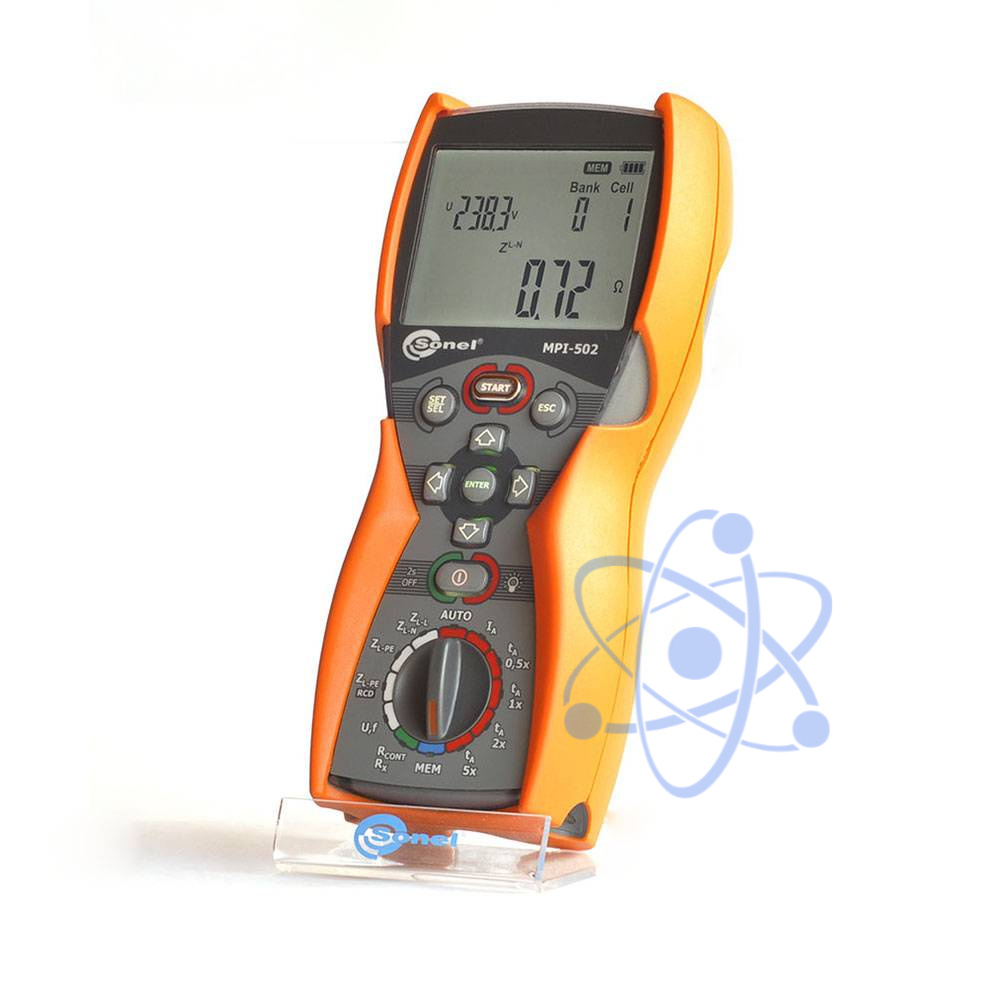

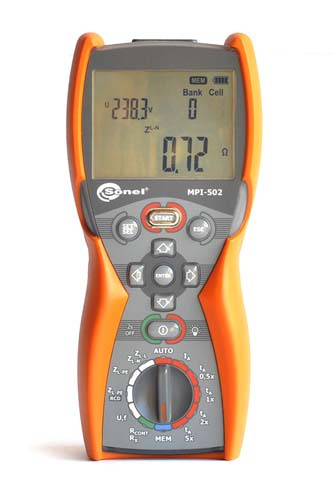

MPI-502 — измеритель параметров электробезопасности электоустановок

Назначение и область применения измерителя MPI-502:

Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Основные характеристики измерителя MPI-502:

Измерители параметров электробезопасности электроустановок MPI-502 предназначены для измерения:

Действующего значения фазного и междуфазного напряжения переменного тока;
Частоты переменного тока
Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
Времени отключения сети при срабатывании УЗО;
Сопротивления защитного заземления;
Напряжения прикосновения относительно номинального дифференциального тока;
Сопротивления защитных проводников;
Электрического сопротивления малым током; Для вычисления:
- Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
- Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
  Для контроля:
- Целостности (наличия) нулевого и защитного проводников (до начала измерений).
  Для проверки: Для запоминания и передачи в компьютер:
- Данных измерений и вычислений.

Технические характеристики измерителя MPI-502 MPI-502:

Измерение действующего значения напряжения переменного тока (True RMS)
Диапазон	Разрешение	Погрешность основная
0…299,9 В	0,1 В	± (2 %U + 6 е.м.р.)
300…500 В	1 В	± (2 %U + 2 е.м.р.)
Диапазон частоты 45…65 Гц
Измерение частоты
Диапазон	Разрешение	Погрешность основная
45,0…65,0 Гц	0,1 Гц	± (0,1% f + 1 е.м.р.)
Диапазон напряжения: 50…500В
Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L
Измерение полного сопротивления петли Zs
Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м), 0,19...1999 Ом (для адаптеров WS-01 и WS-04)
Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (5% Zs + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом
Номинальное напряжение работы UnL-N / UnL-L		220/380 В, 230/400 В, 240/415 В
Рабочий диапазон напряжений		180 ... 270 В (для ZL-PE и ZL-n) или 180 ... 460 В (для ZL-L )
Номинальная частота сети fn		50 Гц, 60 Гц
Рабочий диапазон частоты		45 ... 65 Гц
Максимальный ток для 230В		7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс)
Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs
Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (5% Zs + 5 е.м.р.) от Zs
20,0...199,9 Ом	0,1 Ом
Расчет и отображение для Z_s< 20 Ом
Измерение ожидаемого тока короткого замыкания I _k
Диапазон	Разрешение	Погрешность основная
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199,9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA
Измерение сопротивления петли короткого замыкания Z_L-PE RCD (без отключения выключателя УЗО)
Измерение сопротивления петли короткого замыкания Z_s
Диапазон измерения согласно IEC 61557: 0,50...1999 Ом (для измерительного провода 1,2 м).
Диапазон	Разрешение	Погрешность основная
0…19,99 Ом	0,01 Ом	± (6% Z_s+ 10 е.м.р.)
20,0…199,9 Ом	0,1 Ом	± (6% Z_s+ 5 е.м.р.)
200…1999 Ом	1 Ом
Параметр	Значение
Не вызывает срабатывания выключателей УЗО	с I_Δn≥ 30 мA
Номинальное рабочее напряжение U_n	110 В, 115 В, 127 В, 220 В, 230 В, 240 В
Рабочий диапазон напряжений	95…270 В
Номинальная частота сети f_n	50 Гц, 60 Гц
Рабочий диапазон частоты	45…65 Гц
Контроль правильности соединения зажима PE	при помощи электрода касания
Показания сопротивления петли короткого замыкания: активного R_s и реактивного X_s
Диапазон	Разрешение	Погрешность основная
0..19,99 Ом	0,01 Ом	± (6% Z_s+ 10 е.м.р.)
Показания тока короткого замыкания I_k
Диапазон	Разрешение	Погрешность основная
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199,9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA
Измерение параметров отключения УЗО
Параметр	Значение
Номинальное напряжение работы U_n	110 В, 115 В, 127 В, 220 В, 230 В, 240 В
Рабочий диапазон напряжений	95…270 В
Номинальная частота сети f_n	50 Гц, 60 Гц
Рабочий диапазон частоты	45…65 Гц
Измерение времени отключения t_A УЗО
Тип выключателя	Установка кратности	Диапазон измерения	Разрешение	Основная погрешность
Общего типа	0,5 I_Δn	0..300 мс	1 мс	± (2% t_A+ 2 е.м.р.)*
	1 I_Δn
	2 I_Δn	0…150 мс
	5 I_Δn	0…40 мс
Селективный	0,5 I_Δn	0..500 мс
	1 I_Δn
	2 I_Δn	0…200 мс
	5 I_Δn	0…150 мс
* - для I_Δn=10 мА и 0,5 I_Δn основная погрешность (2% t_A+ 3 е.м.р.)
Измерение сопротивления защитного заземления R_E
Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мА	0,01 кОм ..5,00 кОм	0,01 кОм	4 мА	0…+10% R_E ± 8 е.м.р.
30 мA	0,01 кОм ..1,66 кОм		12 мА	0…+10% R_E ± 5 е.м.р.
100 мA	1 Ом..500 Ом	1 Ом	40 мA	0…+5% R_E ± 5 е.м.р.
300 мA	1 Ом..166 Ом		120 мA
500 мA	1 Ом..100 Ом		200 мA
1000 мA	1 Ом..50 Ом		400 мA
Измерение напряжения прикосновения U_B, отнесенного к номинальному дифференциальному току
Диапазон	Разрешение	Номинальный ток	Основная погрешность
0..9,9 В	0,1 В	0,4*I_Δn	0..10% U_B ± 5 е.м.р.
10..99,9 В			0..15% U_B
Измерение тока отключения I_A для синусоидального дифференциального тока
Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	3,3..10,0 мA	0,1 мA	0,3 × I_Δn..1,0 × I_Δn	± 5% I_Δn
30 мA	9,0..30,0 мA
100 мA	33..100 мA	1 мA
300 мA	90..300 мA
500 мA	150..500 мA
1000 мA	330..1000 мA
Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки
Время протекания тока измерения максимально 3200 мс.
Измерение тока отключения УЗО (I_A) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA
Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	4,0..20,0 мA	0,1 мA	0,35 × I_Δn..2,0 × I_Δn	± 10% I_Δn
30 мA	12,0..30,0 мA		0,35 × I_Δn..1,4 × I_Δn	± 10% I_Δn
100 мA	40..140 мA	1 мA
300 мA	120..420 мA
500 мA	200..700 мA
Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки
Время протекания тока измерения максимально 3200 мс.
Измерение тока отключения УЗО (I_A) для постоянного дифференциального тока
Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	4,0..20,0 мA	0,1 мA	0,2 × I_Δn..2,0 × I_Δn	± 10% I_Δn
30 мA	12..60 мA	1 мA
100 мA	40..200 мA
300 мA	120..600 мA
500 мA	200..1000 мA
Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки
Время протекания тока измерения максимально 5040 мс.
Общие технические характеристики
Класс изоляции		двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности		IV 300 В (III 600V) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529		IP54
Питание измерителя		пакет аккумуляторов NiMH SONEL 4,8 V или элементы питания щелочные LR14 (4 шт)
Температура хранения		-20…+70°C
Температура рабочая		0…+50°C
Время до самовыключения		120 секунд
Количество измерений Z, R_E или R_CD (для щелочных батареек)		>3000 (2 измерения / минуту)
Количество измерений R_ISO или R_CONT (для щелочных батареек)		>2000
Память результатов измерения		990 ячеек, 57500 результатов
Интерфейс		USB

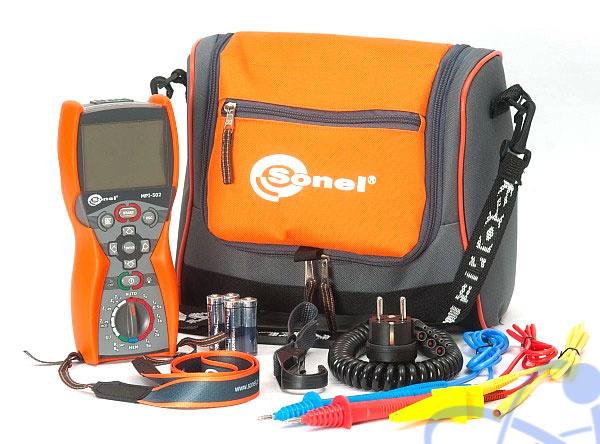

№	Наименование	Описание	Фото	Количество	Индекс
1	MPI-502 - Измеритель напряжения прикосновения и параметров устройств защитного отключения	Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.		1	WMRUMPI502
2	Адаптер WS-05 с сетевой вилкой UNI-SCHUKO	Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, напряжения и частоты при подключении к розеткам.		1	WAADAWS05
3	Беспроводной интерфейс OR-1 (USB)	Интерфейс для подключения к ПК: USB, рабочий диапазон частот: от 433,05 МГц до 434, 79 МГц, максимальная мощность: < 1 мВт, скорость передачи: 115 кБ/c, максимальный радиус действия: < 5 м, габаритные размеры: 78×23×14,5 мм, масса: 20 г, рабочая температура: от 0 до 40 градусов, влажность: до 80 %.		1	WAADAUSBOR1
4	Зажим «Крокодил» изолированный жёлтый K02	Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.		1	WAKROYE20K02
5	Зонд острый с разъемом «банан» голубой	Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".		1	WASONBUOGB1
6	Зонд острый с разъемом «банан» красный	Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".		1	WASONREOGB1
7	Крепеж «Свободные руки»	Данный крепеж предназначен для подвешивания измерителя. Используется совместно с приборами: MZC-304, MRP-201, MIC-10, MIC-30, MPI-502.		1	WAPOZUCH1
8	Провод измерительный 1,2 м с разъемами «банан» голубой	Предназначен для проведения измерений до 1000 В.		1	WAPRZ1X2BUBB
9	Провод измерительный 1,2 м с разъемами «банан» желтый	Предназначен для проведения измерений до 1000 В.		1	WAPRZ1X2YEBB
10	Провод измерительный 1,2 м с разъемами «банан» красный	Предназначен для проведения измерений до 1000 В.		1	WAPRZ1X2REBB
11	Ремень для переноски прибора M1	Предназначен для переноски прибора. Возможно повесить на шею. Используется с приборами MZC-304, MRP-201, MIC-10, MIC-30, MPI-502.		1	WAPOZSZE4
12	Футляр М6	Предназначен для упаковки и транспортировки приборов: MZC-304, MRP-201, MIC-10, MIC-30, MPI-502, LKZ-700.		1	WAFUTM6
13	Элемент питания алкалиновый 1,5V AA LR6	Предназначен для питания измерителей типа MIE-500, MRP-120, MRP-200, MZC-303E, MZC-300, MIC-3, REN-700.		4	#
