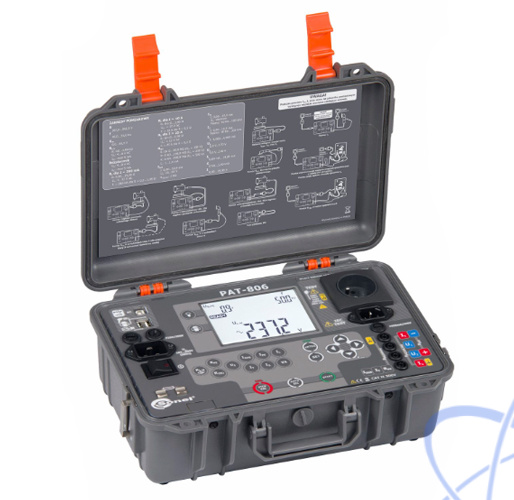

PAT-806 — система контроля токов утечки и параметров безопасности электрических приборов

Распечатать Сохранить в PDF Артикул: 56032

Производитель:
Sonel

Гарантия:
36 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

Запросить цену

Сравнение

Назначение и область применения системы контроля токов утечки и параметров безопасности электрических приборов PAT-806:

PAT-806 – цифровой измеритель токов утечки и параметров безопасности электрических приборов в различных сферах применения, как в промышленности (сверлильные, точильно-шлифовальные станки), так и в бытовых условиях (холодильник, электрическая печь).

Основным критерием данного прибора, что непосредственно его отличает от других моделей серии PAT, является возможность диагностировать техническое состояние сварочного оборудования и их соответствия требованиям ГОСТ Р МЭК 60974-4-2014 «Оборудование для дуговой сварки. Часть 4. Периодическая проверка и испытание.»

Функциональные возможности системы контроля токов утечки и параметров безопасности электрических приборов PAT-806:

измерение напряжения L-N и частоты сети; измерение напряжения U_NOM сварочного оборудования без нагрузки;

проверка сопротивления цепи L-N;

измерение полной S мощности и потребляемого электрооборудованием тока I;

измерение сопротивления изоляции напряжением: 100 В, 250 В и 500 В;

измерение сопротивления (целостности) защитного проводника синусоидальными токами: 200 мА, 10 А и 25 А;

измерения токов утечки: замещения I_SB – измерение малым напряжением 25 В…50 В с сопротивлением измерительной цепи 2 кОм; прикосновения IT;

в защитном проводнике IPE;

дифференциальный ΔI_УТ – ограниченный разностью токов между L и N;

в цепях сварочного аппарата

проверка целостности предохранителей питающей цепи;

тест сетевого провода IEC – проверка отсутствия обрыва и КЗ между жилами, а также соответствия фазировки L-L и N-N в присоединение сетевого кабеля;

программируемый автоматический режим измерения;

сохранение результатов в память и передача данных на ПК;

совместим с ПО «SONEL Reader», «Sonel PAT+».

Технические характеристики системы контроля токов утечки и параметров безопасности электрических приборов PAT-806:

Диапазон	Разрешение	Основная погрешность
Измерение напряжения сети
187,0…265,0 В	0,1 В	±(2% и. в. + 2 е. м. р.)
Измерение напряжения между L и N сети питания измерителя.
Измерение частоты сети
45,0…55,0 Гц	0,1 Гц	± (2 % и.в. + 2 е.м.р)
Измерение частоты сетевого напряжения питания измерителя.
Измерение напряжения PE сети
0…59,9 В	0,1 В	± (2 % и.в. + 2 е.м.р)
* для U < 5 В погрешность не определена. Измерение напряжения между PE и N сети питания прибора.
Измерение сопротивления цепи L-N
0…999 Ом	1 Ом	± (5 % и.в. + 5 е.м.р)
1,00…4,99 кОм	0,01 кОм
Напряжение измерения: 4 В…8 В переменного тока; Ток короткого замыкания: максимально 5 мA.
Параметр		Значение
Проверка предохранителя
Напряжение измерения		4 В…8 В переменного тока
Ток проверки		максимально 5 мA
Диапазон	Разрешение	Основная погрешность
Измерение сопротивления провода заземления I=200мA (только I класс защиты)
0,00 Ом...0,99 Ом	0,01 Ом	± (4% и.в. + 2 е.м.р)
1,00 Ом...19,99 Ом		± (4% и.в. + 3 е.м.р)
Параметр		Значение
Напряжение на выходе без нагрузки		4 В…12 В переменного тока
Ток измерения		≥200 мA для R = 0,2 Ом…1,99 Ом;
Регулируемый верхний предел в диапазоне		10 мОм …1,99 Ом с разрешением 0,01 Ом;
Регулируемое время измерения		1 сек…60 сек. разрешением 1 сек. и положение Cont (непрерывное измерений) вместо 0
Диапазон	Разрешение	Основная погрешность
Измерение сопротивления провода заземления I=10A (только I класс защиты)
0 мОм...999 мОм	1мОм	± (3% и.в. + 4 е.м.р)
1,00 Ом...1,99 Ом	0,01 Ом	± (3% и.в. + 40 е.м.р)*
* для двухпроводного измерения.
Параметр		Значение
Напряжение на выходе без нагрузки		<12 В переменного тока
Ток измерения		≥10 A для R ≤ 0,5 Ом
Регулируемый верхний предел в диапазоне		10 мОм …1,99 Ом с разрешением 0,01 Ом;
Регулируемое время измерения		1 сек…60 сек. разрешением 1 сек.
Диапазон	Разрешение	Основная погрешность
Измерение сопротивления провода заземления I=25A (только I класс защиты)
0 мОм...999 мОм	1 мОм	± (3% и.в. + 4 е.м.р)
1,00 Ом...1,99 Ом	0,01 Ом	± (3% и.в. + 40 е.м.р)*
* для двухпроводного измерения.
Параметр		Значение
Напряжение на выходе без нагрузки		<12 В переменного тока
Ток измерения		≥25 A для R ≤ 0,2 Ом
Регулируемый верхний предел в диапазоне		10 мОм …1,99 Ом с разрешением 0,01 Ом
Регулируемое время измерения		1 сек…60 сек. разрешением 1 сек.
Диапазон	Разрешение	Основная погрешность
Измерение сопротивления изоляции напряжением 100 В
Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для U_N = 100 В: 100 кОм…99,9 МОм
0 кОм...1999 кОм	1 Ом	± (5 % и.в. + 8 е.м.р)
2,00 МОм...19,99 МОм	0,01 МОм
20,0 МОм...99,9 МОм	0,1 МОм
Для R < 50 кОм погрешность не определена.
Параметр		Значение
Точность опорного напряжения (Robc [Ом] ≥ 1000*U_N [В])		от -0 до +30% и.в.
Номинальный ток		минимально 1 мА…1,4 мA
Регулируемый нижний предел		в диапазоне 0,1 МОм...9,9 MОм с разрешением 0,1 MОм
Изменяемое время измерения		Cont (непрерывное измерение), 4 сек…3 мин с разрешением 1 сек.
Обнаружение опасного напряжения		до начала измерения
Разрядка объекта		после измерения
Примечание: Для R < 50 кОм погрешность не определена.
Диапазон	Разрешение	Основная погрешность
Измерение сопротивления изоляции напряжением 250В
Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для U_N = 250 В: 250 кОм…199,9 МОм
0 кОм...1999 кОм	1 кОм	± (5 % и.в. + 8 е.м.р)
2,00 МОм...19,99 МОм	0,01 МОм
20,0 МОм...199,9 МОм	0,1 МОм
Для R < 50 кОм погрешность не определена.
Параметр		Значение
Точность задания напряжения (Robc [Ом] ≥ 1000*U_N [В])		от -0 до +30% и.в.
Номинальный ток		минимально 1 мА…1,4 мA
Регулируемый нижний предел		в диапазоне 0,1 МОм...9,9 MОм с разрешением 0,1 MОм
Изменяемое время измерения		Cont (непрерывное измерение), 4 сек…3 мин с разрешением 1 сек.
Обнаружение опасного напряжения		до начала измерения
Разрядка объекта		после измерения
Примечание: Для R < 50 кОм погрешность не определена.
Диапазон	Разрешение	Основная погрешность
Измерение сопротивления изоляции напряжением 500В
Диапазон измерений в соответствии с ГОСТ IEC 61557-2-2013 для U_N = 500 В: 500 кОм…599,9 MОм
0 кОм...1999 кОм	1 кОм	± (5 % и.в. + 8 е.м.р)
2,00 МОм...19,99 МОм	0,01 МОм
20,0 МОм...599,9 МОм	0,1 МОм
Для R < 50 кОм погрешность не определена.
Параметр		Значение
Точность опорного напряжения (Robc [Ом] ≥ 1000*U_N [В])		от -0 до +30% и.в.
Номинальный ток		минимально 1 мА…1,4 мA
Регулируемый нижний предел		в диапазоне 0,1 МОм...9,9 MОм с разрешением 0,1 MОм
Изменяемое время измерения		Cont (непрерывное измерение), 4 сек…3 мин с разрешением 1 сек.
Обнаружение опасного напряжения		до начала измерения
Разрядка объекта		после измерения
Диапазон	Разрешение	Основная погрешность
Измерение замещённого тока утечки
0,00 мА...3,99 мA	0,01 мA	± (5% и.в. + 2 е.м.р)
4,0 мА...19,9 мA	0,1 мA
Параметр		Значение
Напряжение размыкания		25 В…50 В
Внутреннее сопротивление проверяемого оборудования		2кОм ± 20%
Регулируемый верхний предел в диапазоне		0,01 мА…9,9 мA разрешение 0,01 мA/0,1 мA
Регулировка времени измерения в диапазоне		Cont, 4 сек…60 сек. с разрешением 1 сек.
Диапазон	Разрешение	Основная погрешность
Измерение тока утечки защитного проводника
0,00 мА...3,99 мA	0,01 мA	± (5 % и.в. + 2 е.м.р)
4,0 мА...19,9 мA	0,01 мA
Параметр		Значение
Напряжение измерения		сетевое
Полоса частот измерения тока		40 Гц…100 кГц
Погрешность, связанная с измерением в полосе частот до 100 кГц		не должна превышать ±3 дБ для 100 кГц
Регулируемый верхний предел в диапазоне		0,01 мА…9,9 мA, разрешение 0,01 мA/0,1 мA
Регулировка времени измерения в диапазоне		Cont, 4 сек…60 сек. с разрешением 1 сек.
Диапазон	Разрешение	Основная погрешность
Измерение дифференциального тока утечки
0...3,99 мА	0,01 мА	± (5 % и.в. + 2 е.м.р)
4,0...19,9 мА	0,1 мА
Параметр		Значение
Полоса частот измерения тока		20 Гц…100 кГц
Погрешность, связанная с измерением в полосе частот до 100 кГц		не должна превышать ± 3 дБ для 100 кГц
Регулируемый верхний предел в диапазоне		0,01…9,9 мA с разрешением 0,01/0,1 мA
Установка времени измерения в диапазоне		4…60 сек. с шагом 1 сек. и опция Непрерывное измерение
Диапазон	Разрешение	Основная погрешность
Измерение тока утечки при прикосновении
0...4,999 мА	0,001 мА	± (5 % и.в. + 3 е.м.р)
Параметр		Значение
Диапазон измерения тока		согласно используемой измерительной системе с откорректированным током прикосновения, моделирующей восприимчивость и реакцию человека, в соответствии с ГОСТ Р МЭК 60990-2010 «Методы измерения тока прикосновения и тока защитного проводника.»
Регулируемый верхний предел в диапазоне		0,01…1,99 мА с разрешением 0,01 мА
Установка времени измерения в диапазоне		4…60 сек. с шагом 1 сек. и опция Непрерывное измерение
Диапазон	Разрешение	Основная погрешность
Измерение полной мощности S
0...999 ВA	1 ВA	± (5 % и.в. + 3 е.м.р)
1…3,99 кВA	0,01 кВA
Параметр		Значение
Установка времени измерения в диапазоне		1…60 сек. с шагом 1 сек
Диапазон	Разрешение	Основная погрешность
Измерение потребляемого тока
0...15,99 A	0,01 A	± (2 % и.в. + 3 е.м.р)
Параметр		Значение
Установка времени измерения в диапазоне		1…60 сек. с шагом 1 сек
Диапазон	Разрешение	Основная погрешность
Измерение номинального напряжения сварочного оборудования без нагрузки U_O
Измерение действующего значения напряжения U_R (RMS)
5,0...170,0 В	0,1 В	± (2,5 % и.в. + 5 е.м.р)
Параметр		Значение
Регулируемый верхний предел в диапазоне		5,0…170,0 В с разрешением 1 В
Измерение пикового напряжения U_P
5,0...240,0 В	0,1 В	± (2,5 % и.в. + 5 е.м.р)
Параметр		Значение
Регулируемый верхний предел в диапазоне		5,0…240,0 В с разрешением 1 В
Диапазон	Разрешение	Основная погрешность
Измерение тока утечки сварочной цепи I_L
0...14,99 мА	0,01 В	± (5 % и.в. + 2 е.м.р)
Параметр		Значение
Диапазон измерения тока		согласно используемой измерительной системе в соответствии с ГОСТ Р МЭК 60974-4-2014 «Оборудование для дуговой сварки. Часть 4. Периодическая проверка и испытание.»
Регулируемый верхний предел в диапазоне		0,1…14,9 мА с разрешением 0,1 мА
Регулируемое время измерения в диапазоне		6…60 сек. с шагом 1 сек
Параметр		Значение
Общие характеристики
Категория электробезопасности		CAT II / 300 В
Диапазон рабочих температур		0…40 °C
Диапазон температур при хранении		-20…70 °C
Влажность		20…80 %
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)		IP40
Ток нагрузки максимальный		16 А (230 В)
Память результатов измерения		990 ячеек
Интерфейс		USB
Дисплей		ЖКИ
Высота над уровнем моря		? 2000 м
Изоляция		Двойная согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013
Электромагнитная совместимость		ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2014 (МЭК 61326-2-2:2005)
Размеры		330 x 235 x 120 мм
Масса		около 5,0 кг

Примечание:
Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает - единица младшего разряда.

№	Наименование	Описание	Фото	Количество	Индекс
1	PAT-806 - система контроля токов утечки и параметров безопасности электрических приборов	Цифровой измеритель токов утечки и параметров безопасности электрических приборов в различных сферах применения, как в промышленности (сверлильные, точильно-шлифовальные станки), так и в бытовых условиях (холодильник, электрическая печь).		1	WMRUPAT806
2	Двухжильный провод 1,2м (10/25 A) U2/I2	Используется для проведения измерений прибором.		1	WAPRZ1X2DZBB2
3	Зажим «Крокодил» изолированный Кельвина К06	Используется для подключения приборов к объекту измерения по 4-х полюсной схем, которое осуществляется проводниками через два стандартных разъема типа «банан»: первый – токовый, второй – потенциальный. Зажим оснащен мощной пружиной, которая позволяет минимизировать контактное сопротивление и повысить точность и стабильность результатов измерения. Максимальный диаметр захвата – 35 мм.		1	WAKROKELK06
4	Зажим «Крокодил» изолированный черный K03	Предназначен для непосредственного соединения измерительных проводов прибора с измеряемыми объектами.		1	WAKROBL30K03
5	Зонд Кельвина одноконтактный	Предназначен для проведения измерений параметров электрических цепей четырехполюсным методом.		1	WASONSPGB1
6	Кабель последовательного интерфейса USB	Предназначен для связи с компьютером приборов, имеющих USB порт.		1	WAPRZUSB
7	Предохранитель 0314 015.VXP 15A 250VAC 6.3x32мм Littlefuse	Используется для работы с прибором PAT-806.		2	WAPOZB15PAT
8	Провод измерительный 1,2 м с разъёмами «банан» чёрный	Предназначен для проведения измерений до 1000 В.		2	WAPRZ1X2BLBB
9	Провод питания	Используется для работы с прибором PAT-806.		1	WAPRZZAS1

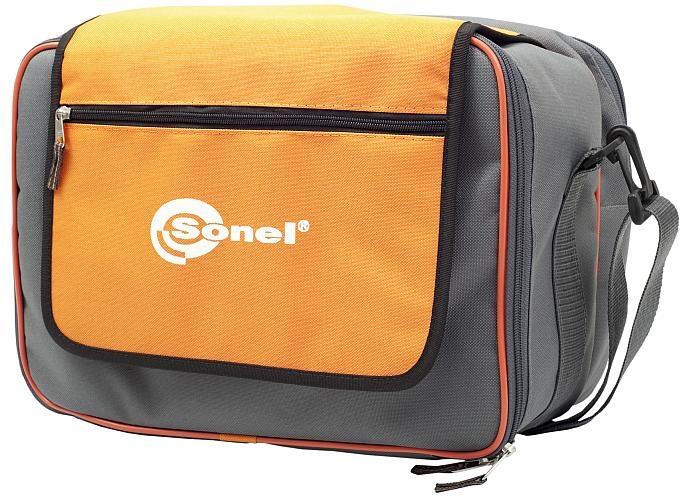

10	Футляр L5	Футляр для переноски прибора и аксессуаров.		1	WAFUTL5
11	Руководство по эксплуатации			1
12	Паспорт			1
