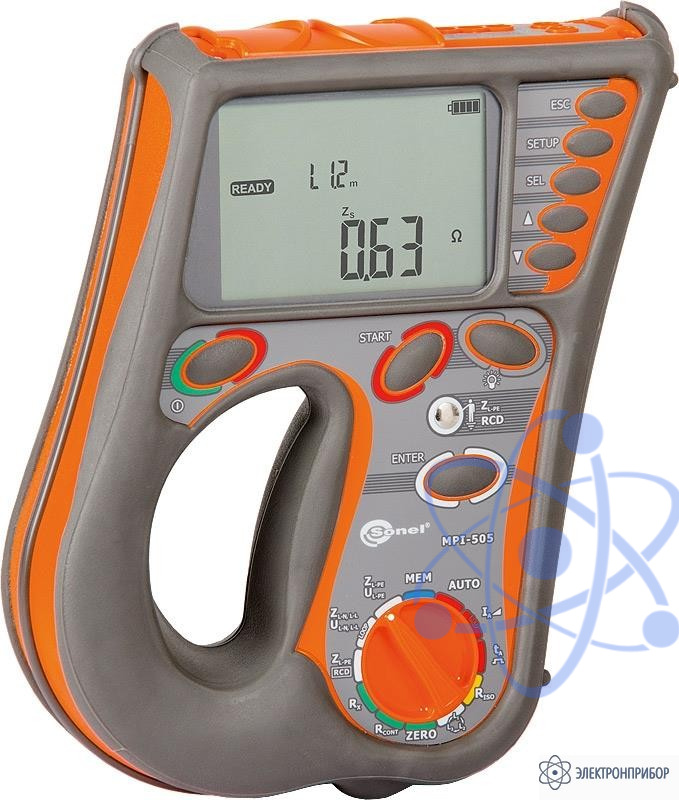

MPI-505 — измеритель параметров электробезопасности электроустановок

Производитель

Sonel

Гарантия

36 мес

Межповерочный интервал

12 мес

Артикул

27083

Сертификат дилера

jpg

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение прибора MPI-505:

Измерители MPI-505 предназначены для работы при проведении наладки и эксплуатационном контроле состояния сетей электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Основные характеристики MPI-505:

измерение параметров петли короткого замыкания: полное, активное, реактивное сопротивление и ожидаемый ток короткого замыкания;
измерение параметров УЗО АС и А типов: ток и время срабатывания;
измерение сопротивления изоляции до 3 ГОм напряжением до 1000 В;
измерение переходных сопротивлений контактов и проводников постоянным током не менее 200 мА с разрешением 0,01 Ом;
определение последовательности чередования фаз и перекоса фаз по напряжению;
память результатов измерений 990 ячеек;
передача данных в компьютер (USB интерфейс).

Основные технические характеристики MPI-505:

«е.м.р.» — единица младшего разряда

Измерение действующего значения напряжения переменного тока

Диапазон - 0…440 В
Разрешение - 1 В
Погрешность основная - ± (2 %U + 2 е.м.р.)
Диапазон частоты - 45…65 Гц

Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L

Измерение полного сопротивления петли Zs
Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м)

Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (5% Zs + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом	± (5% Zs + 3 е.м.р.)
200...1999 Ом	1 Ом	± (5% Zs + 3 е.м.р.)

Номинальное напряжение работы UnL-N / UnL-L:115/200 В, 220/380 В, 230/400 В, 240/415 В;
Рабочий диапазон напряжений: 100 ... 264 В (для ZL-PE и ZL-n) или 100 ... 440 В (для ZL-L )
Номинальная частота сети fn: 50 Гц, 60 Гц;
Рабочий диапазон частоты: 45 ... 65 Гц;
Максимальный ток (для 400 В): 40 А (10 мс);

Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs

Диапазон	Разрешение	Погрешность основная
0...19,99 Ом	0,01 Ом	± (5% Zs + 5 е.м.р.) от Zs
20...199,9 Ом	0,1 Ом	± (5% Zs + 5 е.м.р.) от Zs

Расчет и отображение для Zs< 200 Ом

Измерение ожидаемого тока короткого замыкания I k

Диапазон	Разрешение	Основная погрешность
0,055…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199,9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA

Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО)

Измерение сопротивления петли короткого замыкания Zs
Диапазон измерения согласно IEC 61557: 0,50...1999 Ом (для измерительного провода 1,2 м)

Диапазон отображения	Разрешение	Основная погрешность
0…19,99 Ом	0,01 Ом	± (6% Zs+ 10 е.м.р.)
20,0…199,9 Ом	0,1 Ом	± (6% Zs+ 5 е.м.р.) ± (6% Zs+ 5 е.м.р.)
200…1999 Ом	1 Ом	± (6% Zs+ 5 е.м.р.) ± (6% Zs+ 5 е.м.р.)

Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA;
Номинальное рабочее напряжение Un: 115 В, 220 В, 230 В, 240 В;
Рабочий диапазон напряжений: 100…264 В;
Номинальная частота сети fn: 50 Гц, 60 Гц;
Рабочий диапазон частоты: 45…65 Гц;
Контроль правильности соединения зажима PE при помощи электрода касания.

Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs

Диапазон отображения	Разрешение	Основная погрешность
0..19,99 Ом	0,01 Ом	± (6% Zs+ 10 е.м.р.) от Zs
20...199,9 Ом	0,1 Ом	± (6% Zs + 5 е.м.р.) от Zs

Расчет и отображение для величины Zs< 200 Ом

Показания тока короткого замыкания Iк

Диапазон отображения	Разрешение	Основная погрешность
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00…19,99 A	0,01 A
20,0…199,9 A	0,1 A
200…1999 A	1 A
2,00…19,99 кA	0,01 кA
20,0…24,0 кA	0,1 кA

Измерение параметров отключения УЗО

Номинальное напряжение работы Un: 115 В, 220 В, 230 В, 240 В;
Рабочий диапазон напряжений: 100…264 В;
Номинальная частота сети fn: 50 Гц, 60 Гц;
Рабочий диапазон частоты: 45…65 Гц.

Измерение времени отключения tA УЗО

Тип выключателя	Установка кратности	Диапазон измерения	Разрешение	Основная погрешность
Общего типа	0,5 IΔn	0..300 мс	1 мс	± (2% tA+ 2 е.м.р.)*
	1 IΔn	0..300 мс
	2 IΔn	0…150 мс
	5 IΔn	0…40 мс
Селективный	0,5 IΔn	0..500 мс
	1 IΔn	0..500 мс
	2 IΔn	0…200 мс
	5 IΔn	0…150 мс

* - для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.)

Измерение сопротивления защитного заземления RE

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мА	0,01 кОм ..5,00 кОм	0,01 кОм	4 мА	0…+10% RE ± 8 е.м.р.
30 мA	0,01 кОм ..1,66 кОм	0,01 кОм	12 мА	0…+10% RE ± 5 е.м.р.
100 мA	1 Ом..500 Ом	1 Ом	40 мA	0…+5% RE ± 5 е.м.р.
300 мA	1 Ом..166 Ом		120 мA
500 мA	1 Ом..100 Ом		200 мA
1000 мA	1 Ом..50 Ом		400 мA

Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току

Диапазон	Разрешение	Номинальный ток	Основная погрешность
0..9,9 В	0,1 В	0,4*IΔn	0..10% UB ± 5 е.м.р.
10..99,9 В	0,1 В	0,4*IΔn	0..15% UB

Измерение тока отключения IA для синусоидального дифференциального тока

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	3,3..10,0 мA	0,1 мA	0,3 × IΔn..1,0 × IΔn	± 5% IΔn
30 мA	9,0..30,0 мA	0,1 мA
100 мA	33..100 мA	1 мA
300 мA	90..300 мA
500 мA	150..500 мA
1000 мA	330..1000 мA

Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
Время протекания тока измерения ………. макс. 3200 мс.

Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA

Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	4,0..20,0 мA	0,1 мA	0,35 × IΔn..2,0 × IΔn	± 10 % IΔn
30 мA	12,0..30,0 мA	0,1 мA	0,35 × IΔn..1,4 × IΔn	±10 % IΔn
100 мA	40..140 мA	1 мA
300 мA	120..420 мA
500 мA	200..700 мA

Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
Время протекания тока измерения …………….. макс. 3200 мс.

Измерение переходных сопротивлений контактов и проводников током ± 200 мA
Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом

Диапазон	Разрешение	Основная погрешность
0,00…19,99 Ом	0,01 Ом	± (2% R + 3 е.м.р.)
20,0…199,9 Ом	0,1 Ом
200…400 Ом	1 Ом

Напряжение на открытых зажимах: 4…9 В;
Исходящий ток при R < 2 Ом: мин. 200 мA;
Компенсация сопротивления измерительных проаодников;
Измерение двунаправленным током.

Измерение активного сопротивления малым током

Диапазон	Разрешение	Основная погрешность
0,00…199,9 Ом	0,1 Ом	± (3% R + 3 е.м.р.)
200…1999 Ом	1 Ом	± (3% R + 3 е.м.р.)

Напряжение на открытых зажимах: 4…9 В;
Исходящий ток < 7 мA;
Звуковой сигнал для измеряемого сопротивления < 30 Ом±50%;
Компенсация сопротивления измерительных проводов.

Измерение сопротивления изоляции
Диапазон измерения согласно PN-EN 61557-2:
- для UN = 100 В: 100 кОм...500 МОм
- для UN = 250 В: 250 кОм...1 ГОм
- для UN = 500 В: 500 кОм...2 ГОм
- для UN = 1000 В: 1 МОм...3 ГОм

Диапазон отображения для Un= 100В	Разрешение	Основная погрешность
0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…500 MОм	1 MОм

Диапазон отображения для Un= 250В	Разрешение	Основная погрешность
0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…999 MОм	1 MОм

Диапазон отображения для Un= 500В	Разрешение	Основная погрешность
0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…999 MОм	1 MОм
1,00…2,00 ГОм	0,01 ГОм

Диапазон отображения для Un= 1000В	Разрешение	Основная погрешность
0…1999 кОм	1 кОм	± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм	0,01 MОм
20,0…199,9 MОм	0,1 MОм
200…999 MОм	1 MОм
1,00…3,00 ГОм	0,01 ГОм	± (4% RISO+ 6 е.м.р.)

Напряжения измерения: 100 В, 250 В, 500, 1000 В;
Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В]): - 0 + 10% от установленной величины;
Обнаружение опасного напряжения перед началом измерения;
Разряд емкости измеряемого объекта;
Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
Измерение напряжения на разъемах +RISO, -RISO в диапазоне: 0..440 В;
Измерительный ток < 2 мА.

Последовательность фаз

Указания последовательности фаз: прямая, обратная;
Диапазон напряжений сети UL-L: 100…440 В (45…65 Гц);
Отображение величины межфазных напряжений.

№	Наименование	Описание	Фото	Количество	Индекс
1.	Измеритель MPI-505	Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.		1	WMRUMPI505
2.	Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ»	Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, напряжения и частоты приборами MPI-510, MPI-511 и записи результатов в память при подключении к розеткам.		1	WAADAWS01
3.	Зажим «Крокодил» изолированный жёлтый K02	Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.		1	WAKROYE20K02
4.	Зажим «Крокодил» изолированный красный K02	Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.		1	WAKRORE20K02
5.	Зонд острый с разъемом «банан» голубой	Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".		1	WASONBUOGB1
6.	Зонд острый с разъемом «банан» желтый	Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".		1	WASONYEOGB1
7.	Зонд острый с разъемом «банан» красный	Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".		1	WASONREOGB1
8.	Кабель последовательного интерфейса USB	Предназначен для связи с компьютером приборов, имеющих USB порт.		1	WAPRZUSB
9.	Провод измерительный 1,2 м с разъемами «банан» голубой	Предназначен для проведения измерений до 1000 В.		1	WAPRZ1X2BUBB
10.	Провод измерительный 1,2 м с разъемами «банан» желтый	Предназначен для проведения измерений до 1000 В.		1	WAPRZ1X2YEBB
11.	Провод измерительный 1,2 м с разъемами «банан» красный	Предназначен для проведения измерений до 1000 В.		1	WAPRZ1X2REBB
12.	Ремень для переноски прибора	Предназначен для переноски прибора. Возможно повесить на шею. Используется с приборами MZC-304, MRP-201, MIC-10, MIC-30, MPI-502.		1	WAPOZSZE2
13.	Футляр L1	Предназначен транспортировки прибора.		1	WAFUTL1
