Fluke 1662 SCH-CLAMP/F — комплект многофункционального тестера электроустановок и токоизмерительных клещей с ПО FVF

Распечатать Сохранить в PDF Артикул: 46084

Производитель:
Fluke Industrial

Гарантия:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

Запросить цену

Сравнение

Описание комплекта многофункционального тестера электроустановок и токоизмерительных клещей с ПО FVF Fluke 1662 SCH-CLAMP/F:

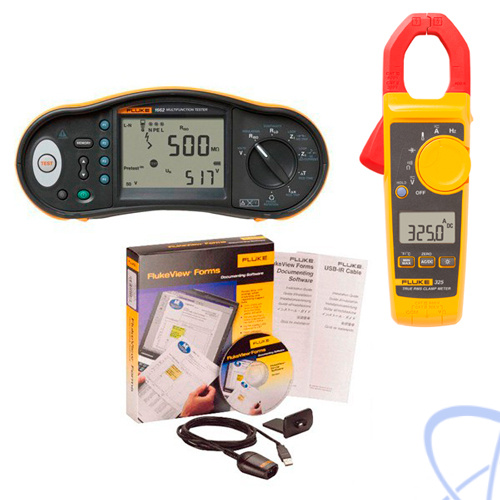

Комплект Fluke 1662 SCH-CLAMP/F состоит из многофункционального тестера электроустановок Fluke 1662, токоизмерительных клещей с измерением TrueRMS Fluke 323 и программное обеспечение Fluke FVF-SC2.

Описание многофункционального тестера электроустановок Fluke 1662:

Многофункциональный тестер электроустановок Fluke 1662 предоставляет расширенные возможности благодаря быстрой и эффективной проверке соответствия всем местным нормам, защите приборов, случайно подключенных к проверяемой системе, а также благодаря возможности легко обмениваться результатами проверок с помощью смартфона. Тестер Fluke 1662 отличается надежностью, простотой использования и предоставляет все функции, необходимые для каждодневной проверки электроустановок.

Функции измерений многофункционального тестера электроустановок Fluke 1662:

Функция измерения;
Напряжение и частота;
Проверка полярности проводки, обнаружение обрыва линии N;
Сопротивление изоляции;
Целостность цепи и сопротивление;
Измерение параметров обмоток электродвигателя при проверке целостности цепи;
Сопротивление контура и шлейфа;
Ожидаемый ток короткого замыкания на землю (PEFC/IK);
Ожидаемый ток короткого замыкания (PSC/IK);
Время отключения УЗО;
Ток срабатывания УЗО (проверка линейным сигналом);
Измерение времени и тока срабатывания УЗО типов A и AC при одной проверке;
Переменная величина испытательного тока УЗО;
Последовательность автоматических проверок УЗО;
Индикатор чередования фаз.

Особенности многофункционального тестера электроустановок Fluke 1662:

Подключаемая функция автоматического пуска проверки УЗО и контуров;
Самопроверка;
Дисплей с подсветкой;
Время и дата (при использовании с дополнительным ПО FlukeView);
Сверхпрочный шнур питания с одним входом;
Жесткий футляр;
Датчик с дистанционным управлением;
Адаптер для компенсации сопротивления измерительных проводов.

Назначение токоизмерительных клещей с измерением TrueRMS Fluke 323:

Токоизмерительные клещи Fluke 323 с измерением истинного среднеквадратичного значения великолепно подходят для выполнения поиска неисправностей на ходу.

Измерение среднеквадратичных значений и оптимизированная эргономика делают измерительные клещи Fluke 323 лучшим инструментом для общей диагностики для электриков, работающих на жилых и коммерческих объектах. Модель Fluke 323 идеально подходит для измерения силы тока до 400 А в тесных кабельных отсеках.

Особенности токоизмерительных клещей с измерением TrueRMS Fluke 323:

Измерение переменного тока до 400 A;
Измерение напряжения 600 В переменного и постоянного тока;
Отображение истинного среднеквадратического значения переменного тока или напряжения при измерении нелинейных сигналов;
Измерение сопротивления до 40 кОм с определением целостности;
Тонкий эргономичный дизайн;
Степень защиты CAT IV 300 В/CAT III 600 В;
Клавиша удержания показаний;
Двухлетняя гарантия;
Мягкий футляр для переноски.

Описание ПО Fluke FVF:

Программное обеспечение Fluke ViewForms упрощает создание отчетов с использованием данных. В комплекте поставляется кабель для подключения к ПК. С помощью программного обеспечения для документирования Fluke ViewForms можно использовать существующие регистрирующие функции портативных тестовых приборов для решения более сложных задач.

Технические характеристики комплекта многофункционального тестера электроустановок и токоизмерительных клещей с ПО FVF Fluke 1662 SCH-CLAMP/F:

Параметр		Значение
Многофункциональный тестер электроустановок Fluke 1662
Измерение напряжения переменного тока
Диапазон		500 В
Разрешение		0,1 В
Погрешность при 45–66 Гц		0,8 % + 3
Входной импеданс		360 кОм
Защита от перегрузки		660 В среднеквадратичное
Проверка целостности цепи (RLO)
Диапазон (автоматический выбор)		20 Ом / 200 Ом / 2000 Ом
Разрешение		0,01 Ом / 0,1 Ом / 1 Ом
Напряжение разомкнутой цепи		> 4 B
Измерение сопротивления изоляции (RISO)
Испытательные напряжения		100–250–500–1000 В
Погрешность испытательного напряжения (при номинальной силе испытательного тока)		+10%, –0%
Испытательное напряжение		50 В 100 В 250 В 500 В 1000 В
Диапазон сопротивления изоляции		20 MОм / 50 MОм 20 MОм / 100 MОм 20 MОм / 200 MОм 20 MОм / 200 MОм / 500 MОм 20 MОм / 200 MОм / 1000 MОм
Разрешение		0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм / 1 MОм 0,01 MОм / 0,1 MОм / 1 MОм
Испытательный ток		1 мА при 50 кОм 1 мА при 100 кОм 1 мА при 250 кОм 1 мА при 500 кОм 1 мА при 1 МОм
Импеданс контура и шлейфа (ZI)
Диапазон		10 Ом / 0,001 Ом / Режим больших токов мОм
Разрешение		0,01 Ом / 0,1 Ом / 1 Ом
Ожидаемый ток короткого замыкания на землю, проверка PSC
Диапазон		1000 А / 10 кА (50 кА)
Разрешение		1 А / 0,1 кА
Вычисление		Ожидаемый ток замыкания на землю (PEFC) или ожидаемый ток короткого замыкания (PSC) определяется делением измеренного сетевого напряжения на измеренное сопротивление контура (L-PE) или сопротивление шлейфа (L-N) соответственно.
Проверка УЗО, проверяемые типы УЗО
Тип УЗО		AC¹ G²,S³
Модель 1662		A^{= «4»}, AC¹, G²,S³
Примечания		¹Отклик на переменный ток ²Общего типа, без задержки ³Задержка времени ^{= «4»}Отклик на импульсный сигнал ^{= «5»}Отклик на сглаженный сигнал постоянного тока
Проверка скорости срабатывания (ΔT)
Настройки тока¹		10–30–100–300–500–1000 мА – ВАр 10–30–100 мА
Множитель		x ½, x 1 x 5
Диапазон измерений	УЗО типа G	310 мс 50 мс
	УЗО типа S	510 мс 160 мс
Примечания		¹1000 мА только для типа AC 700 мА максимум для типа A в режиме ВАр режим ВАр недоступен для типа B.
Измерение тока срабатывания УЗО/FI/Проверка линейным сигналом(IΔN)
Диапазон тока		30–110 % номинального тока УЗО¹
Величина ступени		10 % от IΔN²
Длительность ступени	Тип G	300 мс/ступень
	Тип S	500 мс/ступень
Погрешность измерений		±5 %
Номинальные диапазоны тока срабатывания (ГОСТ Р 51326.1-99 / EN 61008-1)		50–100 % для типа AC 35–140 % для типа A (>10 мА) 35–200 % для типа A (≤10 мА) 50–200 % для типа B ²5 % для типа B
Примечания		¹30–150 % для типа A IΔN >10 мА 30–210 % для типа A IΔN = 10 мА 20–210 % для типа B
Индикация чередования фаз
Пиктограмма		Индикатор чередования фаз активен.
Общие технические характеристики
Размер (Д x Ш x В)		10 x 25 x 12,5 см
Масса (с батареями)		1,3 кг
Размер и количество батарей		Тип АА, 6 шт.
Степень защиты		IP40
Безопасность		Соответствует требованиям ГОСТ 12.2.091-2012 / EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 и CAN/CSA c22.2 No. 1010, изд. 2
Перенапряжение		CAT III / 500В; CAT IV 300В
Диапазоны и погрешность измерений		от EN61557-1 до EN61557-7, изд. 2, и EN61557-10, изд. 2
Токоизмерительные клещи с измерением TrueRMS Fluke 323
Параметр		Значение
Переменный ток		400,0 A, Погрешность 2 % ± 5 знаков (45 Гц - 65 Гц) 2,5 % ± 5 знаков (65 Гц - 400 Гц)
Постоянный ток		-
Переменное напряжение		600,0 В, Погрешность 1,5 % ± 5 ед.мл.разр.
Постоянное напряжение		600,0 В, Погрешность 1,0 % ± 5 ед.мл.разр.
Сопротивление		400,0 Ом / 4000 Ом, Погрешность 1,0 % ± 5 ед.мл.разр.
Проверка целостности		≤ 70 Ом
Емкость		-
Частота		-
Реакция на переменный ток		Истинное среднеквадратичное значение (True-rms)
Подсветка		-
Удержание показаний		Да
Контактная температура		-
Минимум/Максимум		-
Габаритные размеры		207 x 75 x 34 мм
Раскрыв клещей		30 мм
Вес		265 г
Категория защиты		CAT III 600 В CAT IV 300 В

№	Наименование	Количество
1	Многофункциональный тестер электроустановок	1
2	Токоизмерительные клещи Fluke 323	1
3	Программное обеспечение Fluke FVF	1
