ЛЭИС-50К — лаборатория для испытания защитных средств и электрооборудования


Производитель
Гарантия
12 мес
Артикул
49522
Оригинальный прибор

Под заказ

Цена по запросу

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Назначение лаборатории для испытания защитных средств и электрооборудования ЛЭИС-50К:

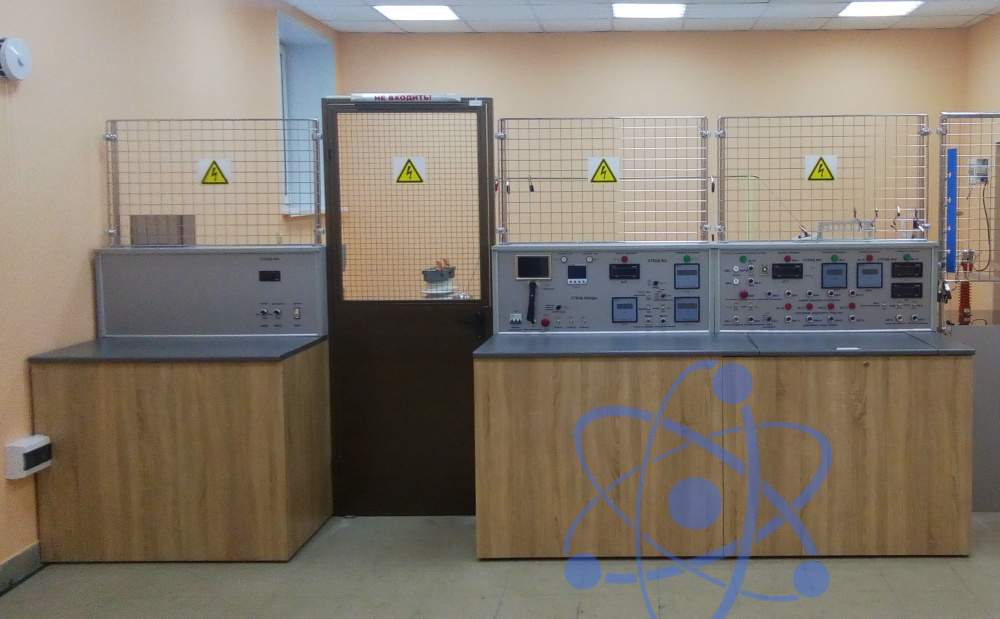

Стационарные электролаборатории ЛЭИС-50К предназначены для выполнения периодических и внеочередных испытаний защитных средств (диэлектрических перчаток и бот, инструмента с изолирующими ручками, указателей напряжения, измерительных и изолирующих клещей, и изолирующих штанг) и электрооборудования до 100 кВ (разрядников, ограничителей напряжения).

Высоковольтная испытательная стационарная лаборатория ЛЭИС для испытания защитных средств и электрооборудования удовлетворяет требованиям:

  • РД 34.45-51.300-97 Объем и нормы испытаний электрооборудования;
  • СО 153-34.03.603-2003 Инструкция по применению и испытанию средств защиты, используемых в электроустановках;
  • СДА-34 Требования к испытательным лабораториям подсистемы безопасности в энергетике;
  • СТО 34.01-30.1-003-2019 Средства индивидуальной защиты. Порядок обеспечения и технические требования.

Особенности лаборатории для испытания защитных средств и электрооборудования ЛЭИС-50К:

  • Лаборатория изготавливается из отдельных стандартных модулей-стендов обеспечивающих все необходимые виды испытаний средств защиты и электрооборудования. Модульный принцип построения позволяет создавать испытательные лаборатории с различными функциональными возможностями, упрощает их сервисное обслуживание и снижает затраты на проведение модернизации после окончания срока эксплуатации;
  • Для измерения электрических характеристик используются цифровые приборы отечественного производства (класса точности 0,2; 0,5), включенные в реестр средств измерений РФ. Для управления испытаниями используется высокоточный микропроцессорный программируемый контроллер;
  • Максимум удобств и быстрота работы достигается простотой в переключении схемы измерений и наличием отдельных рабочих мест управления и измерения для каждого вида испытания. Разработанная схема блокировок и защит, обеспечивает безопасность проведения любых видов высоковольтных испытаний;
  • Оригинальная конструкция испытательного отсека и четырехканальная система измерения позволяет одновременно испытывать и контролировать дефектность до 4-х перчаток с фиксацией результатов испытания и обеспечить рекордную производительность испытаний изделий из диэлектрической резины (перчаток, бот) и инструмента на уровне до 80 перчаток (или инструмента с изолирующими ручками) в час. Подобная производительность недостижима на других лабораториях;
  • Эффективная экранировка от электромагнитных излучений рабочего места оператора от высоковольтного отека делает безопасной работу оператора. Электромагнитная защита высоковольтного отсека обеспечивает ослабление напряженности электрического поля в зоне работы оператора до уровня, соответствующего требованиям СНиП для промышленного оборудования данного класса;
  • Высокая эффективность сушки индивидуальных средств защиты из диэлектрической резины достигается оптимальной конструкцией распределения воздушного потока при принудительным обдуве воздухом с регулируемой температурой;
  • Для оптимального размещения оборудования лаборатория изготавливается с учетом особенностей планировки помещения и утверждается Заказчиком на этапе заключения договора поставки. Монтаж, наладка лаборатории на предприятии Заказчика и обучение персонала Заказчика производится в рамках договоров поставки.

Технические характеристики лаборатории для испытания защитных средств и электрооборудования ЛЭИС-50К:

Параметр Значение
Стенд ввода питания
Напряжение питания лаборатории 220±10В
Потребляемый ток лаборатории, не более 10 А
Частота питающей сети 50 ± 1 Гц
Блокировка входных дверей Электрическая, механическая

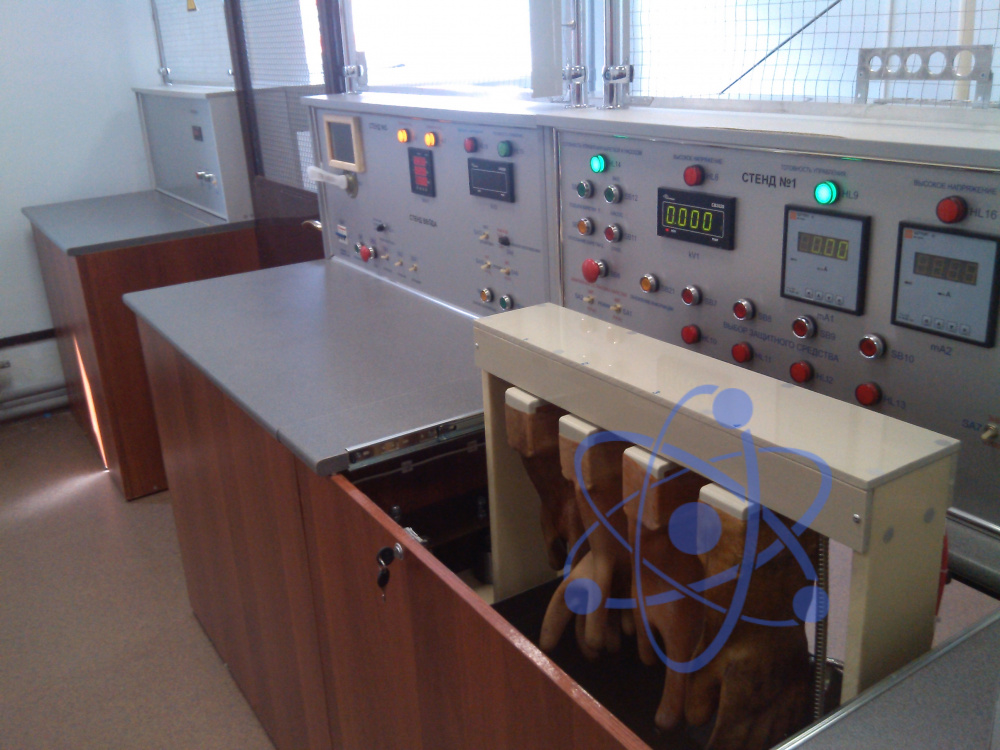

Стенд №1. Испытание защитных средств из диэлектрической резины и инструмента
Диапазон испытательных напряжений промышленной частоты 1,0...15 кВ
Диапазон измеремых токов утечки, не менее 0,1...10 мА
Погрешность измерения тока, не хуже 3%
Погрешность измерения напряжения, не хуже 3%
Подъем напряжения Автоматический;
ручной (по желанию)
Снятие напряжения Автоматический;
ручной (по желанию)
Заливка воды в диэлектрические изделия Полуавтоматическая. Время заливки устанавливает оператор с помощью таймера
Ток срабатывания защиты по низкой стороне, не более 5,0 А
Ток срабатывания защиты по высокой стороне, не более 30 мА
Количество одновременно испытываемых изделий, штук 4 –х перчаток;
или 2-х бот;
или 4-х галош;
или 4 ед. инструмента
Производительность испытаний в час, штук, не менее диэлектрические перчатки – 80;
диэлектрические боты – 20;
диэлектрический инструмент - не менее 120
Стенд №2. Испытание указателей напряжения
Назначение стенда Испытание указателей напряжения до и свыше 1000В,измерение напряжения зажигания
Диапазоны испытательных напряжений промышленной частоты 10...220 В;
0,1...3 кВ
Погрешность измерения напряжения, не более 3%
Диапазон измеряемых токов потребления, не более 0,1...10 мА
Погрешность измерения тока, не хуже 3 %
Ток срабатывания защиты по низкой стороне, не более 1 А

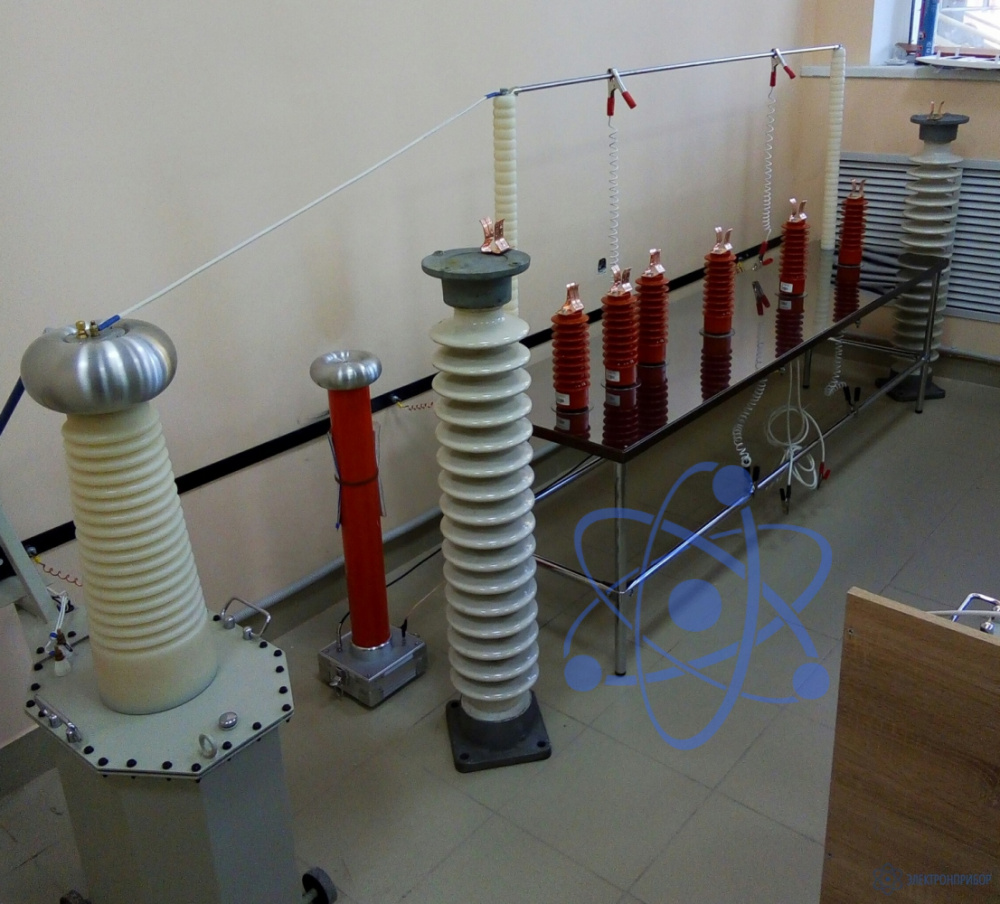

Стенд №3. Испытание изолирующих штанг
Диапазон испытательных напряжений промышленной частоты 2...50 кВ
Погрешность измерения напряжений, промышленной частоты, не хуже 3 %
Ток срабатывания защиты по низкой стороне, не более 5 А
Подъем напряжения Автоматическое;
ручное
Снятие напряжения Автоматическое;
ручное
Стенд №4. Сушка защитных средств из диэлектрической резины
Назначение стенда Сушка защитных средств из диэлектрической резины
Одновременная сушка диэлектрических перчаток, штук 21
Одновременная сушка бот, галош, штук 4
Время сушки, не более 0,5 часа
Стенд К - Стенд обработки и оформления результатов испытаний (Опция)
Назначение стенда Предназначен для регистрации, обработки и хранения результатов испытаний. Управление испытательным напряжением производится как автоматически, так и в ручном режиме без использования компьютера.

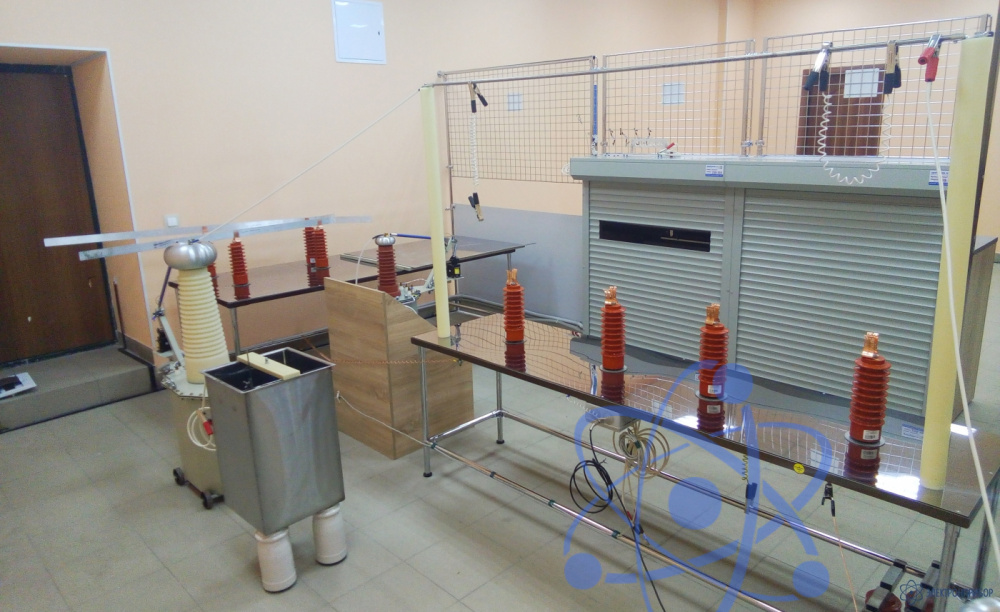

Стенд П - Стенд испытания выпрямленным (постоянным) напряжением (опция)
Назначение стенда Испытание на токи утечки разрядников и ограничителей перенапряжения
Диапазон испытательных напряжений промышленной частоты 3…50 кВ
Погрешность измерения напряжений промышленной частоты, не более 3%
Диапазон испытательных постоянных напряжений 4…60 кВ
Погрешность измерения напряжений промышленной частоты, не более 3%
Диапазон измеряемых токов промышленной частоты 0,05…5 мА
Погрешность измеряемых токов промышленной частоты, не более 3%
Диапазон измерения постоянных токов 0,02…2 мА
Погрешность измерения постоянных токов 3%
Стенд А - Стенд испытания автоматических выключателей (опция)
Назначение стенда Предназначен для проверки работоспособности и контроля ампер–секундных характеристик автоматических выключателей переменным током промышленной частоты в диапазоне 1А—30кА, с измерением и регистрацией величин тока и времени, проходящего через автоматический выключатель
Характеристики Диапазоны измеряемых величин и погрешности измерений соответствуют техническим характеристикам входящего в состав стенда прибора
Стенд М - Стенд испытания трансформаторного масла (опция)
Назначение стенда В состав поставки лаборатории может быть включен комплект оборудования для испытания свойств трансформаторного масла:
для измерения напряжения пробоя по ГОСТ 6581-75 – по типу установки СКАТ-М100В (1 шт.);
для измерения кислотного числа по ГОСТ 5985-79 – по типу титратора МКС-520 (1шт.);
для измерения температуры вспышки в закрытом тигле по ГОСТ 6356-75 – по типу аппарата АТВ-21(1шт.);
для измерения влагосодержания по ГОСТ 7822-75 – по типу прибора ВТМ-МК(1шт.);
для измерения содержания мех.примесей ГОСТ 6370-83 – по типу октанометра SX-300 (1 шт.);
для измерения тангенса угла диэлектрических потерь по ГОСТ 6581-75 – по типу ТАНГЕНС-3М-3 (1 шт.);
для измерения температуры застывания по ГОСТ 20287-91 – по типу аппарата АТ3-01 (1шт.);
для определения газосодержания (%) и состава растовренных газов – по типу хроматографа Transport X (1 шт.); - для определения стабильности масла от окисления поГОСТ 981-75 – по типу аппарата АПСМ-1 (1 шт.).
Характеристики Диапазоны измеряемых величин и погрешности измерений соответствуют техническим характеристикам входящего в состав стенда приборов.
Стенд Т - Стенд испытания силовых трансформаторов (опция)
Назначение стенда Стенд предназначен для испытания трансформаторов напряжения 10/0,4 кВ повышенным напряжением и измерения тока и потерь холостого хода, коэффициента трансформации и омического сопротивления обмоток по постоянному току.
Диапазон испытательных напряжений, кВ 4…50
Погрешность измерения напряжений, не более, % 3
Ток срабатывания защиты по низкой стороне, не более, А 30
Подъем напряжения Ручной
Снятие напряжения Ручной
Переключения фаз от внутреннего источника СА540 Автоматическое
Переключение фаз от внешнего источника Ручное
Диапазон измерения сопротивления, Ом 0,0001…100000
Погрешность измерения сопротивления, не более, % 0,5
Стенд Н -Комплект приспособлений для испытания средств защиты при работе без снятия напряжения (опция)
Назначение Предназначен для проведения испытания средств защиты при работе без снятия напряжения в установках до 1000 В
Наименование Количество
1 Стенд ввода питания 1
2 Стенд испытания РТИ и указателей напряжения 1
3 Стенд испытания изолирующих штанг 1
4 Стенд сушки 1
5 Трансформатор 3 кВ 1
6 Трансформатор 15 кВ 1
7 Трансформатор 50 кВ 1
8 Дверь входная в высоковольтный отсек 1
9 Комплект кабелей и проводов для подключения лаборатории 1
10 Комплект воздуховодов для подключения вытяжной вентиляции 1
11 Персональный компьютер (ноутбук) 1
12 Лазерный принтер 1
13 Компьютерный стол 1
14 Комплект технической и эксплуатационной документации 1

Дополнительная комплектация ЛЭИС-50К:

(Поставляется за отдельную плату)

Наименование
1 А - стенд испытания автоматических выключателей
2 М - стенд испытания трансформаторного масла маслонаполненного оборудования
3 П - стенд испытания выпрямленным (постоянным) напряжением
4 Т - стенд испытания трансформаторов тока и напряжения
5 Н - комплект приспособлений для испытания средств защиты при работе без снятия напряжения
6 Д - Дополнительное оборудование по требованию Заказчика, совместимое с оборудованием лаборатории ЛЭИС
