ЛЭИС-50/3 — высоковольтная испытательная лаборатория

Похожие товары

ЛЭИС-50/3 — высоковольтная испытательная лаборатория


Производитель
Гарантия
12 мес
Артикул
57402
Оригинальный прибор

Под заказ

Цена по запросу

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Назначение высоковольтной испытательной лаборатории ЛЭИС-50/3:

Стационарная электролаборатория ЛЭИС-50/3 предназначена для выполнения периодических и внеочередных испытаний защитных средств (диэлектрических перчаток и бот, инструмента с изолирующими ручками, указателей напряжения, измерительных и изолирующих клещей, и изолирующих штанг) и электрооборудования до 100кВ (разрядников, ограничителей напряжения).

Высоковольтная испытательная стационарная лаборатория ЛЭИС-50/3 для испытания защитных средств и электрооборудования удовлетворяет требованиям:

  • РД 34.45-51.300-97 Объем и нормы испытаний электрооборудования;
  • СО 153-34.03.603-2003 Инструкция по применению и испытанию средств защиты, используемых в электроустановках;
  • СДА-34 Требования к испытательным лабораториям подсистемы безопасности в энергетике;
  • СТО 34.01-30.1-003-2019 Средства индивидуальной защиты. Порядок обеспечения и технические требования.

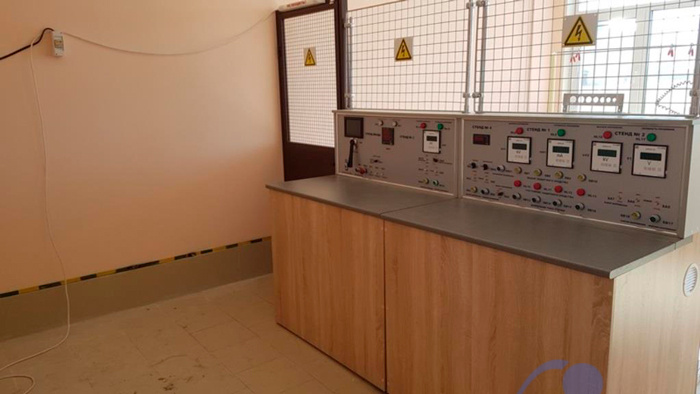

Особенности высоковольтной испытательной лаборатории ЛЭИС-50/3:

  • Испытательная ванна расположена в высоковольтном отсеке;
  • Экран для защиты персонала от ЭМИ выполнен из металлической сетки с размером ячейки не более 25 х 25 мм и металлопрастика общей высотой не менее 1700 мм и двери в высоковольтный отсек;
  • Лаборатория состоит из стендов, обеспечивающих проведение необходимых испытаний и являющихся одновременно защитным ограждением высоквольтного отсека:
    - стенд ввода/стенд сушки;
    - стенд испытания изолирующих штанг;
    - стенд испытания защитных средств из диэлектрической резины и инструмента;
    - стенд испытания указателей напряжения;
    - ванна для испытания защитных средств из диэлектрической резины;
  • Стол для испытания изолирующих штанг расположен в высоковольтном отсеке.

Технические характеристики высоковольтной испытательной лаборатории ЛЭИС-50/3:

Параметр Значение
Напряжение питания лаборатории 220 В
Потребляемый ток лаборатории, не более 10 А
Частота питающей сети 50 ± 1 Гц
Диапазоны испытательных напряжений промышленной частоты 10...220 В;
0,2...3 кВ;
2...15 кВ;
2...50 кВ (или 4...100 кВ)
Диапазон измеряемых токов утечки, не менее 0,1...10 мА
Погрешность измерения тока, не более 3%
Погрешность измерения напряжения, не более 3%
Ток срабатывания защиты по низкой стороне, не более 5,0 А
Ток срабатывания защиты по высокой стороне для изделий из диэлектрической резины, не более 20 мА
Одновременная сушка диэлектрических перчаток 21 штука
Одновременная сушка бот 4 штуки
Время сушки, не более 0,5 часа
Размеры испытательной ванны, не более 550 х 410 х 450 мм (по требованию Заказчика возможны другие размеры исполнения)
Стенд К - Стенд обработки и оформления результатов испытаний (опция)
Назначение стенда Предназначен для регистрации, обработки и хранения результатов испытаний. Управление испытательным напряжением производится как автоматически, так и в ручном режиме без использования компьютера.
Стенд П - Стенд испытания выпрямленным (постоянным) напряжением (опция)
Назначение стенда Испытание на токи утечки разрядников и ограничителей перенапряжения
Диапазон испытательных напряжений промышленной частоты 3…50 кВ
Погрешность измерения напряжений промышленной частоты, не более 3%
Диапазон испытательных постоянных напряжений 4…60 кВ
Погрешность измерения напряжений промышленной частоты, не более 3%
Диапазон измеряемых токов промышленной частоты 0,05…5 мА
Погрешность измеряемых токов промышленной частоты, не более 3%
Диапазон измерения постоянных токов 0,02…2 мА
Погрешность измерения постоянных токов 3%
Стенд А - Стенд испытания автоматических выключателей (опция)
Назначение стенда Предназначен для проверки работоспособности и контроля ампер–секундных характеристик автоматических выключателей переменным током промышленной частоты в диапазоне 1А—30кА, с измерением и регистрацией величин тока и времени, проходящего через автоматический выключатель
Характеристики Диапазоны измеряемых величин и погрешности измерений соответствуют техническим характеристикам входящего в состав стенда прибора
Стенд М - Стенд испытания трансформаторного масла (опция)
Назначение стенда В состав поставки лаборатории может быть включен комплект оборудования для испытания свойств трансформаторного масла:
для измерения напряжения пробоя по ГОСТ 6581-75 – по типу установки СКАТ-М100В (1 шт.);
для измерения кислотного числа по ГОСТ 5985-79 – по типу титратора МКС-520 (1шт.);
для измерения температуры вспышки в закрытом тигле по ГОСТ 6356-75 – по типу аппарата АТВ-21(1шт.);
для измерения влагосодержания по ГОСТ 7822-75 – по типу прибора ВТМ-МК(1шт.);
для измерения содержания мех.примесей ГОСТ 6370-83 – по типу октанометра SX-300 (1 шт.);
для измерения тангенса угла диэлектрических потерь по ГОСТ 6581-75 – по типу ТАНГЕНС-3М-3 (1 шт.);
для измерения температуры застывания по ГОСТ 20287-91 – по типу аппарата АТ3-01 (1шт.);
для определения газосодержания (%) и состава растовренных газов – по типу хроматографа Transport X (1 шт.); - для определения стабильности масла от окисления поГОСТ 981-75 – по типу аппарата АПСМ-1 (1 шт.).
Характеристики Диапазоны измеряемых величин и погрешности измерений соответствуют техническим характеристикам входящего в состав стенда приборов.
Стенд Т - Стенд испытания силовых трансформаторов (опция)
Назначение стенда Стенд предназначен для испытания трансформаторов напряжения 10/0,4 кВ повышенным напряжением и измерения тока и потерь холостого хода, коэффициента трансформации и омического сопротивления обмоток по постоянному току.
Диапазон испытательных напряжений, кВ 4…50
Погрешность измерения напряжений, не более, % 3
Ток срабатывания защиты по низкой стороне, не более, А 30
Подъем напряжения Ручной
Снятие напряжения Ручной
Переключения фаз от внутреннего источника СА540 Автоматическое
Переключение фаз от внешнего источника Ручное
Диапазон измерения сопротивления, Ом 0,0001…100000
Погрешность измерения сопротивления, не более, % 0,5
Стенд Н -Комплект приспособлений для испытания средств защиты при работе без снятия напряжения (опция)
Назначение Предназначен для проведения испытания средств защиты при работе без снятия напряжения в установках до 1000 В
Наименование Количество
1 Стенд ввода/стенд сушки 1
2 Стенд испытания РТИ и указателей напряжения 1
3 Стенд испытания изолирующих штанг 1
4 Ванная для испытания защитных средств из диэлектрической резины 1
5 Трансформатор 3 кВ 1
6 Трансформатор 15 кВ 1
7 Трансформатор 50 кВ 1
8 Металлическая дверь высоковольтного и защитное ограждение отсека 1
9 Комплект кабелей и проводов для подключения лаборатории 1
10 Комплект воздуховодов для подключения вытяжной вентиляции 1
11 Комплект технической и эксплуатационной документации 1

Дополнительная комплектация ЛЭИС-50/3:

(Поставляется за отдельную плату)

Наименование
1 А - стенд испытания автоматических выключателей
2 К - компьютерный стенд обработки и формления результатов испытаний
3 М - стенд испытания трансформаторного масла маслонаполненного оборудования
4 П - стенд испытания выпрямленным (постоянным) напряжением
5 Т - стенд испытания трансформаторов тока и напряжения
6 Н - комплект приспособлений для испытания средств защиты при работе без снятия напряжения
7 Д - Дополнительное оборудование по требованию Заказчика, совместимое с оборудованием лаборатории ЛЭИС
